  • 穴をあけずに後載せソーラー

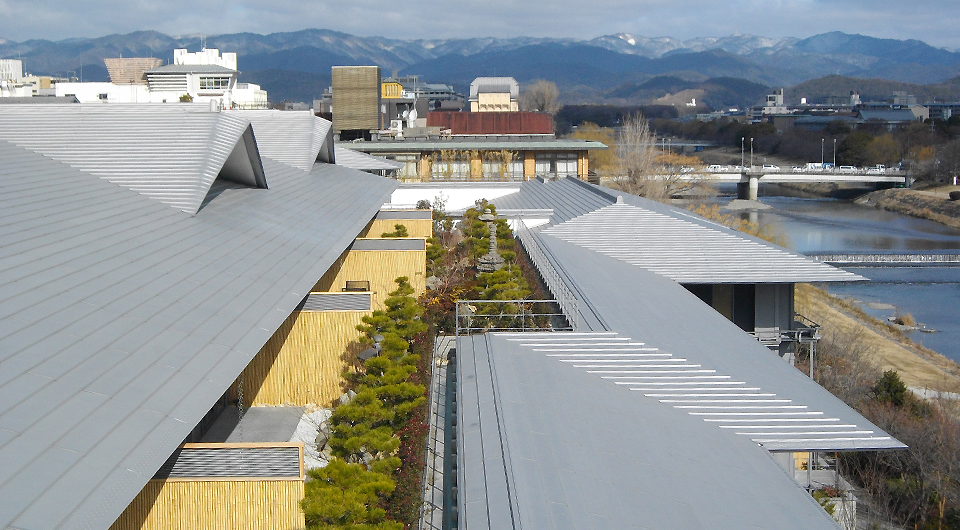

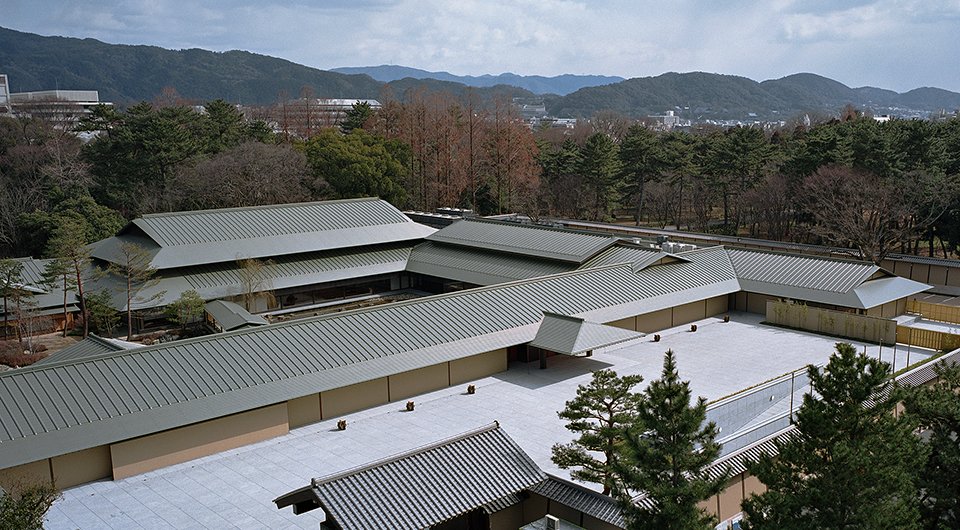

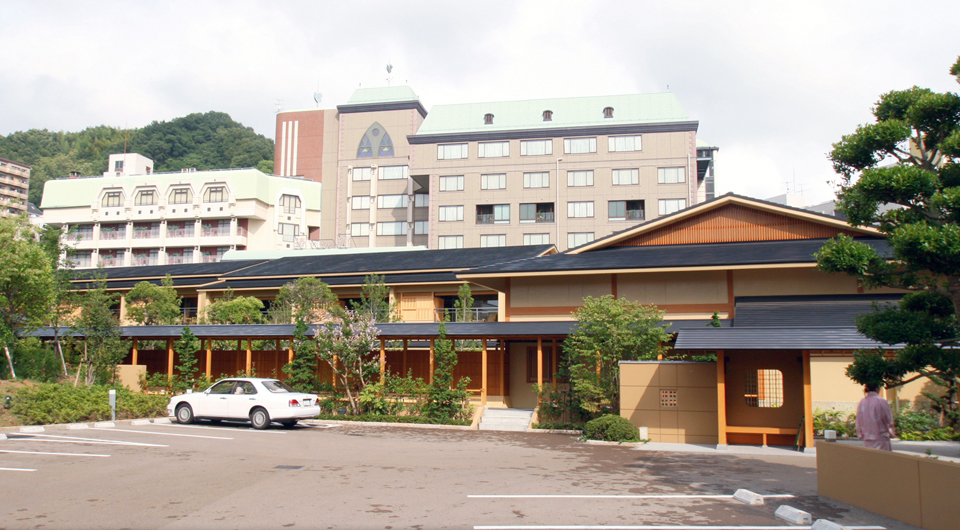

京都迎賓館

屋根形状図

規格

  • 有効幅:182mm
  • 有効長さ:3640mm(アルミ:2400mm)
  • 勾配:20/100以上

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系(アルミ不可)0.4~0.5mm(裏貼:有・無可)
    • 防水材(防水シート可)・金属タルキ
    • ポリスチレンフォーム100mm以下
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔565mm以下
    • 梁間3700mm以下
  • FP030RF-1852(1)~(15)(断熱システム)
    • 鋼板系・ステンレス系 0.4~0.5mm・アルミ系0.7mm(裏貼:有・無可)
    • 防水材(防水シート可)・金属タルキ
    • ポリスチレンフォーム100mm以下
    • 木毛セメント板25~50mm
    • C型鋼(100×50×20×2.3)要耐火被覆
    • 梁間 構造計算上、安全な寸法

耐風圧性能

  • 5000Pa[5kN/㎡]

※(財)建材試験センターにおける試験値
(鋼板系:0.4mm・タルキピッチ490mm・有効幅182mm)

断熱性能(熱貫流率)

  • 0.286W/(㎡・K)[0.246kcal/(㎡ h℃)]

※元旦ユ鋼システム・鉄骨仕様・メッシュ仕様

Point

従来工法の平葺き屋根を進化させた「元旦一文字S」

「元旦一文字S」は屋根材先端を薄くすることで意匠的に平葺き屋根に近づけています。また、水密性が高く、目立たない「しがらみジョイント」が、すっきりした意匠を演出します。

断面図(元旦ユ鋼システム)/しがらみジョイント対応


材質・板厚

材質板厚(mm)
カラーアルミ・フッ素アルミ0.7
銅板0.4
カラーステンレス・フッ素ステンレス0.45
フッ素ガルバリウム鋼板0.45
カラーガルバリウム鋼板0.4

※板厚0.45mmは、経済的な当社オリジナル製品です。

その他の材質・板厚については多少納期を必要とします。ご相談ください。

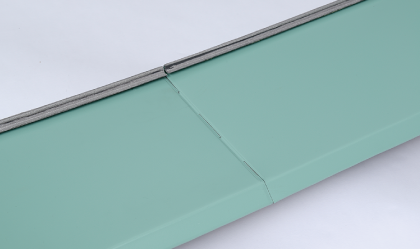

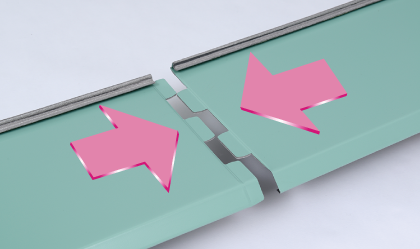

「しがらみジョイント」はカバーレスの美しいデザイン

密着したジョイントは、継手カバーによる防水性と同等の性能を保持しています。(社内試験検証済)。部材点数と施工の手間を省く、高性能で経済的な横葺き屋根です。

CAD データ

元旦一文字S/ディテール一式
DXF JWW PDF

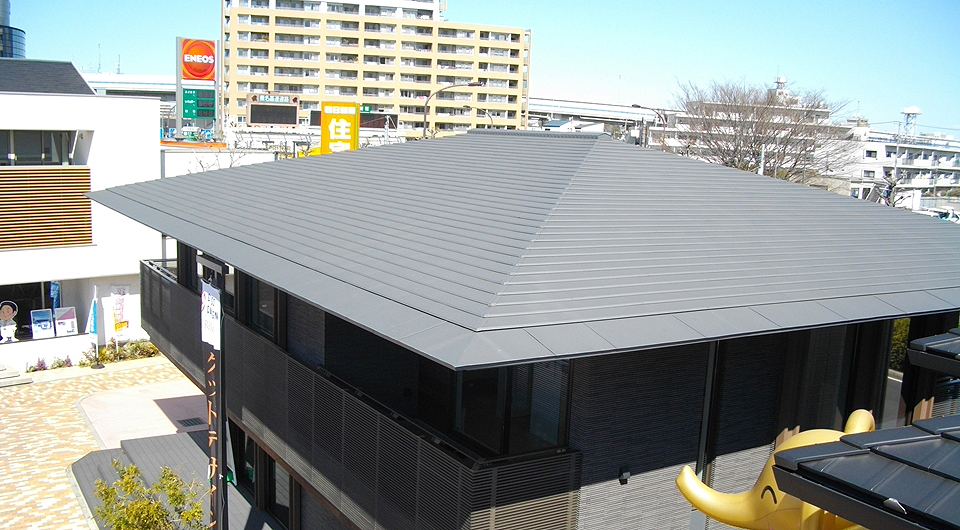

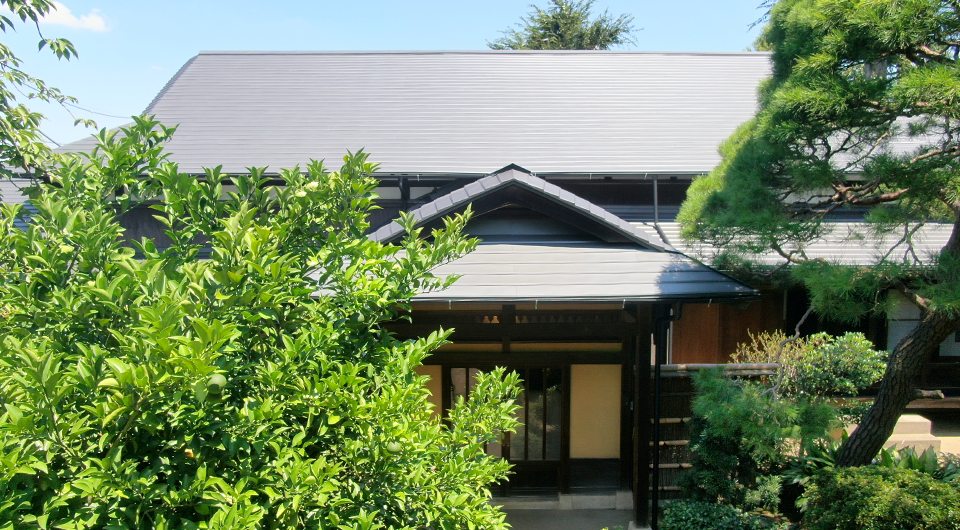

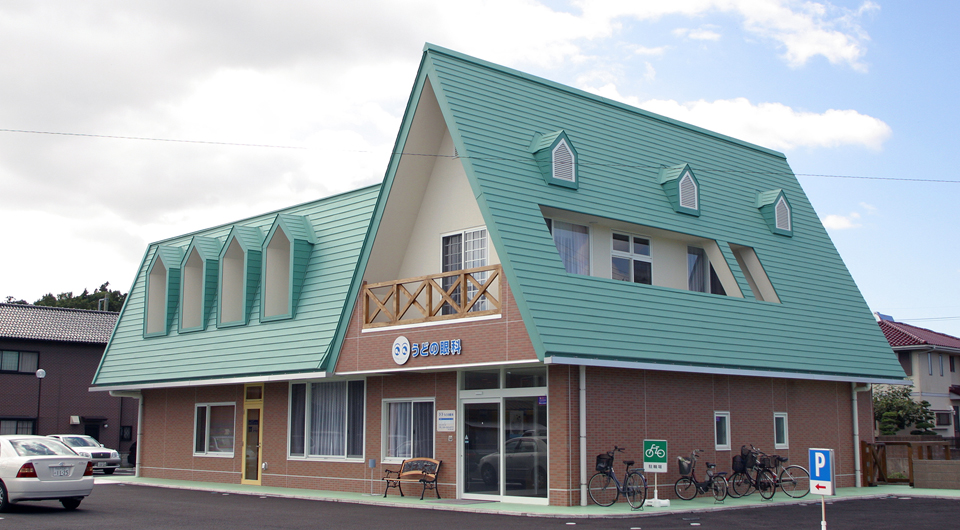

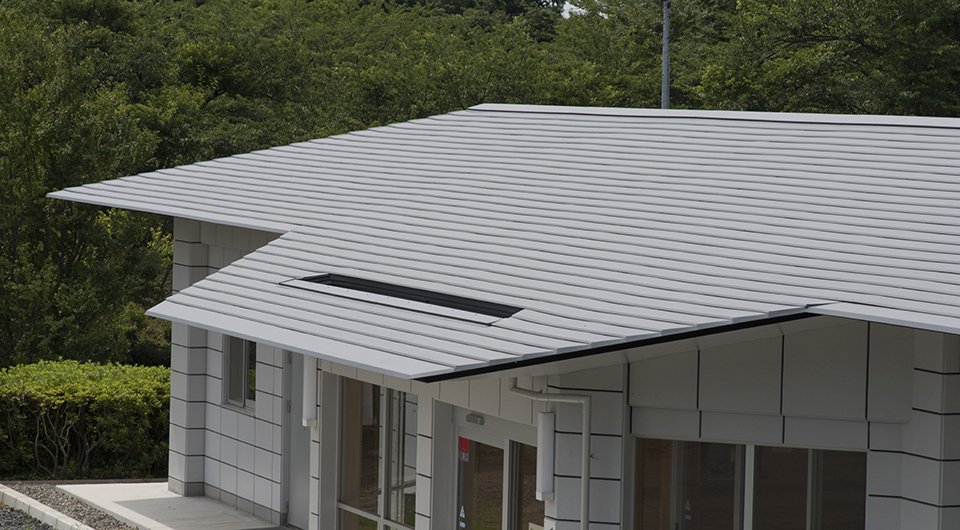

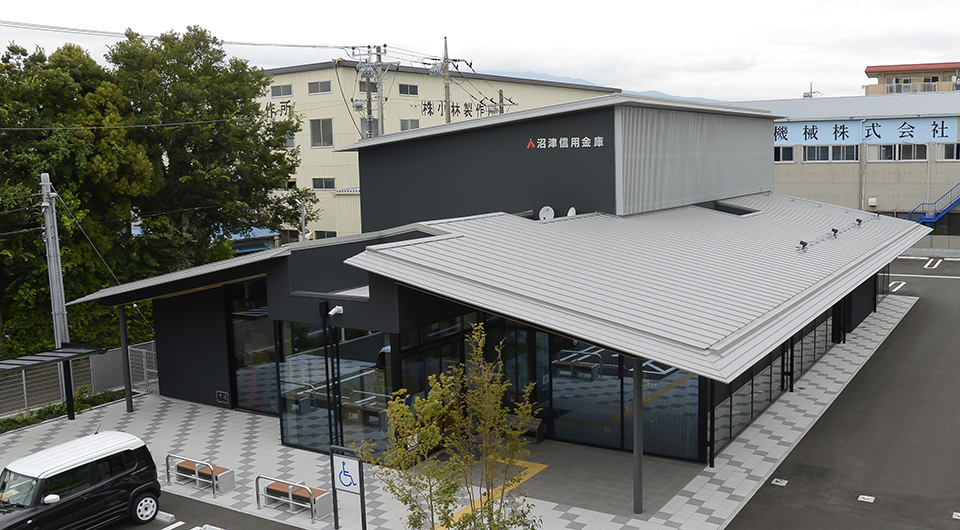

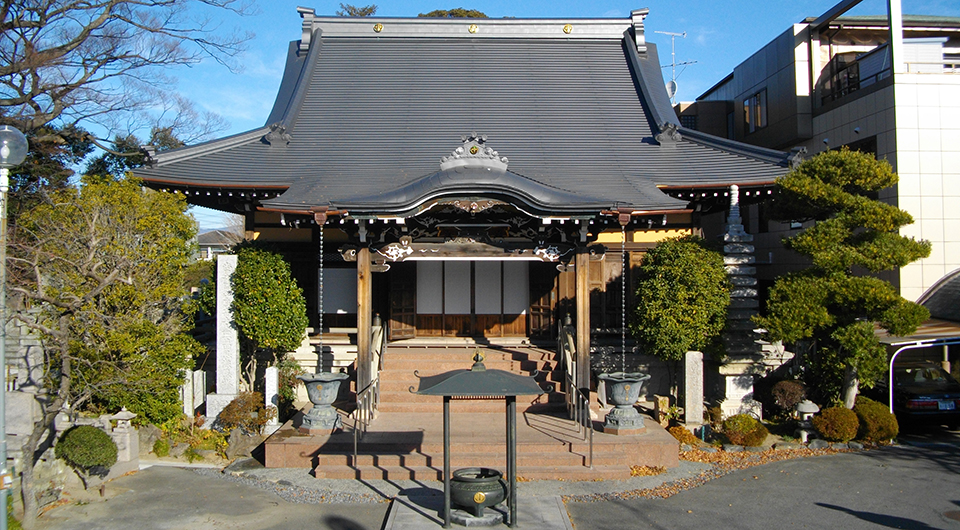

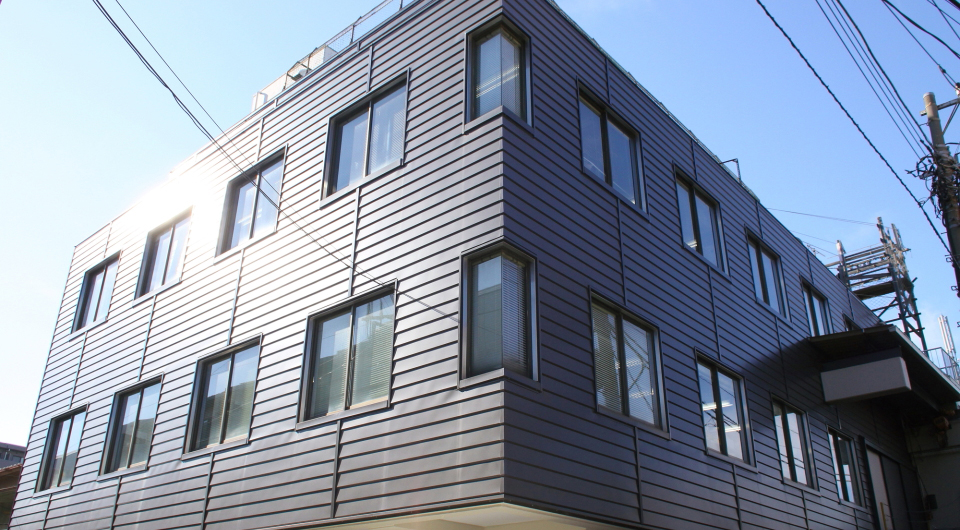

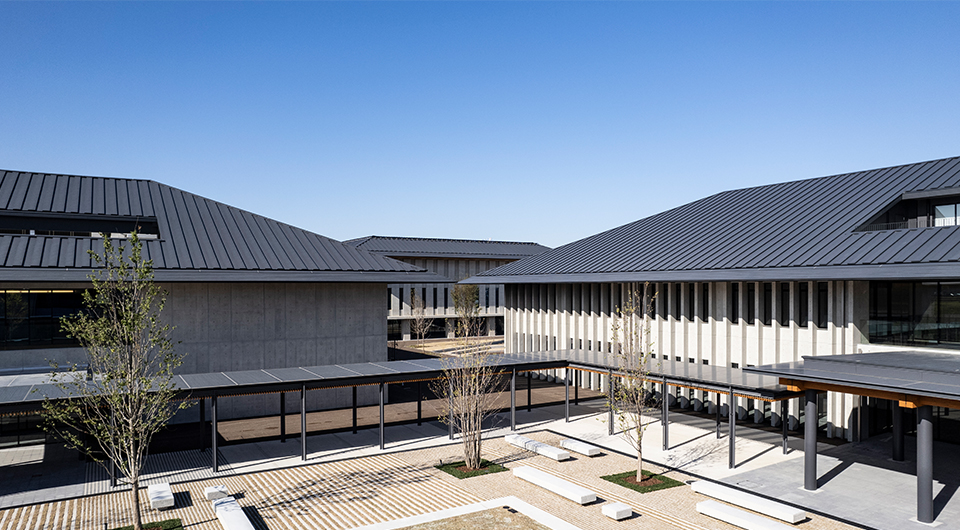

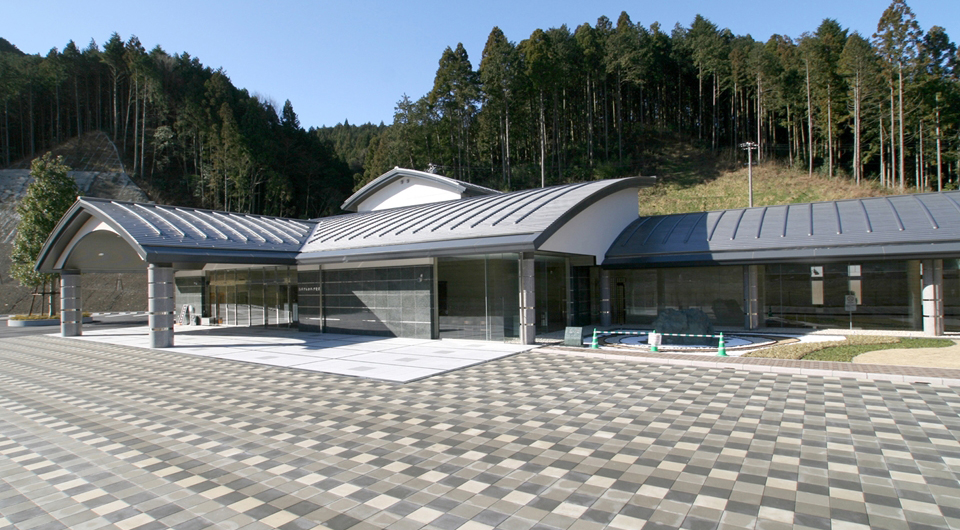

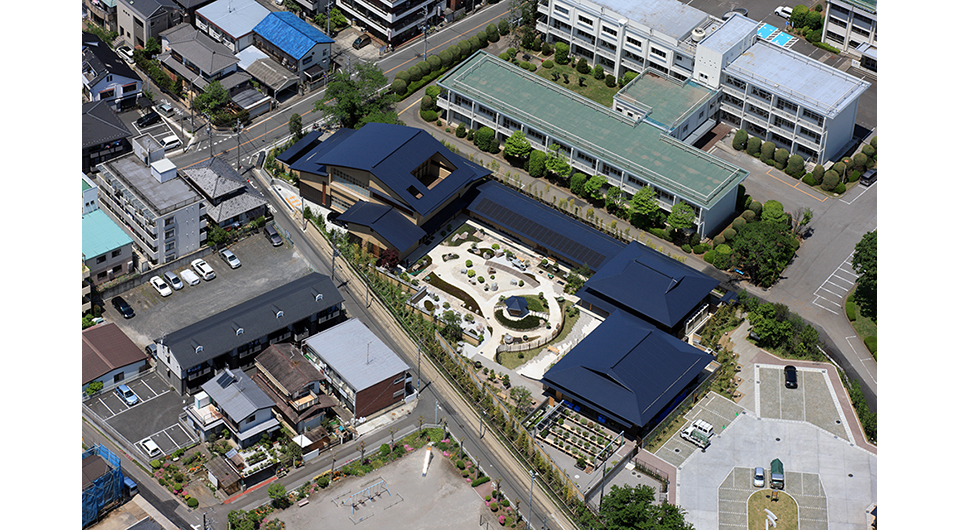

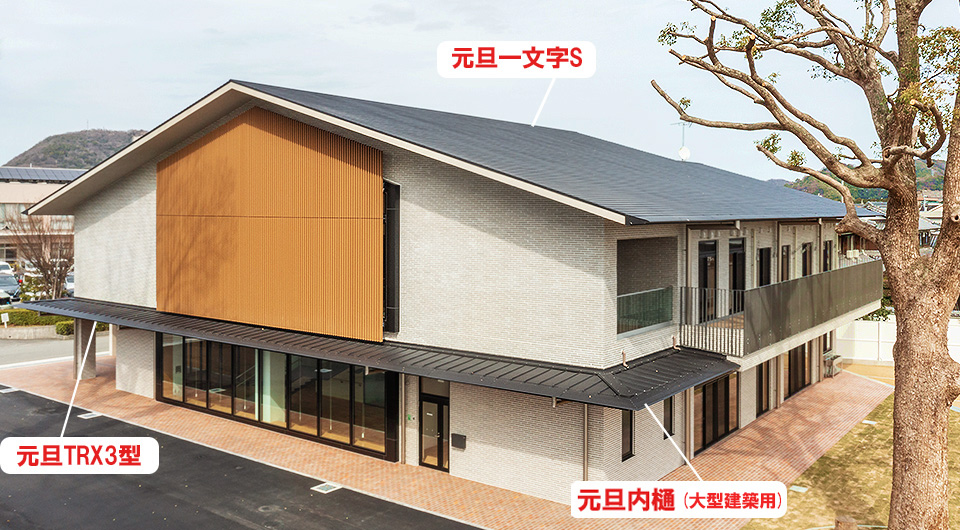

この製品の施工事例
