  • 穴をあけずに後載せソーラー

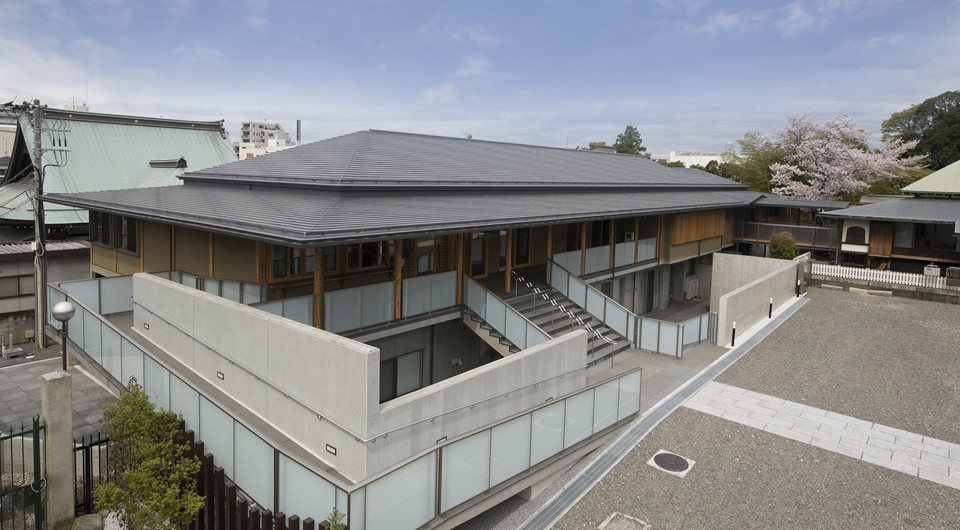

日蓮宗 池上大坊本行寺客殿・庫裡

屋根形状図

規格

  • 有効幅:182mm
  • 有効長さ:3640mm
  • 勾配:15/100以上

(流れ長さ25mを超える場合は、20/100以上の勾配が必要です。)

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系(アルミ不可)0.4~0.5mm(裏貼:有・無可)
    • 防水材(防水シート可)・金属タルキ
    • ポリスチレンフォーム100mm以下
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔565mm以下
    • 梁間3700mm以下
  • FP030RF-1852(1)~(15)(断熱システム)
    • 鋼板系・ステンレス系 0.4~0.5mm・アルミ系0.7mm(裏貼:有・無可)
    • 防水材(防水シート可)・金属タルキ
    • ポリスチレンフォーム100mm以下
    • 木毛セメント板25~50mm
    • C型鋼(100×50×20×2.3)要耐火被覆
    • 梁間 構造計算上、安全な寸法

耐風圧性能

  • 5000Pa[5.0kN/㎡]

※(財)建材試験センターにおける試験値
(鋼板系:0.4mm・タルキピッチ490mm・有効幅182mm)

断熱性能(熱貫流率)

  • 0.286W/(㎡・K)[0.246kcal/(㎡ h℃)]

※元旦ユ鋼システム・鉄骨仕様・メッシュ仕様

Point

1.5寸勾配対応の高水密・高強度ダンツキハゼ

緩勾配(1.5寸)に対応し、屋根をスマートに魅せながら高い防水性と強度を兼ね備えた横葺き屋根。

断面図/しがらみジョイント対応


材質・板厚

材質板厚(mm)
カラーアルミ・フッ素アルミ0.7
銅板0.4
カラーステンレス・フッ素ステンレス0.45
フッ素ガルバリウム鋼板0.45
カラーガルバリウム鋼板0.4

※板厚0.45mmは、経済的な当社オリジナル製品です。

その他の材質・板厚については多少納期を必要とします。ご相談ください。

Idea+

外壁(外装材)への使用で屋根と壁の一体感を

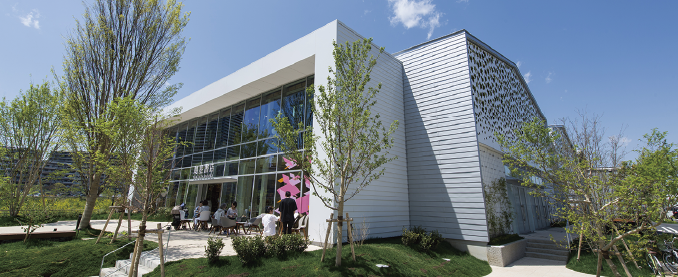

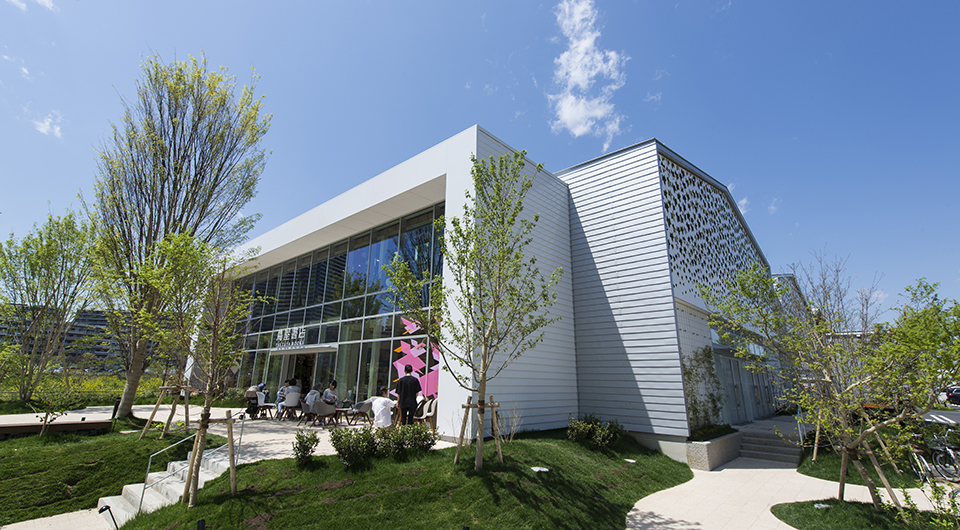

柏の葉 T-SITE

CAD データ

ダンツキルーフ182/ディテール一式
DXF JWW PDF

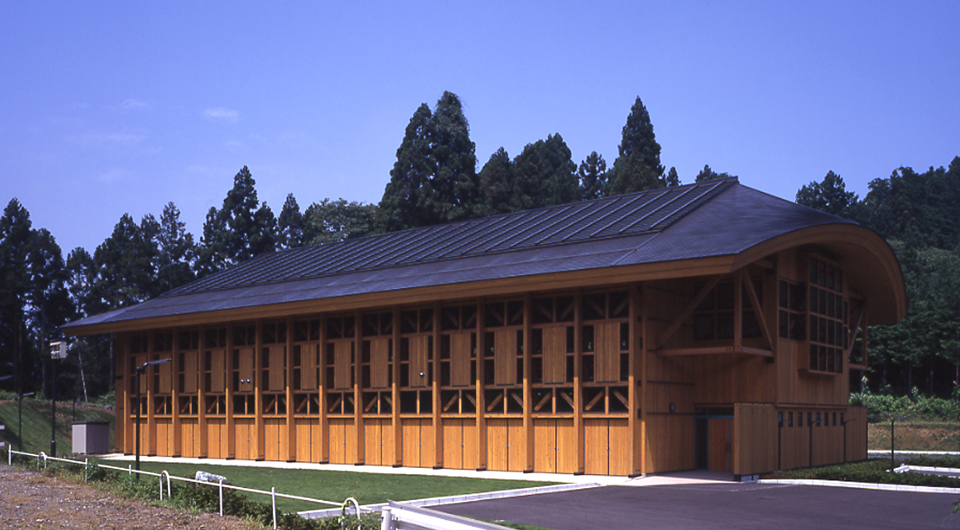

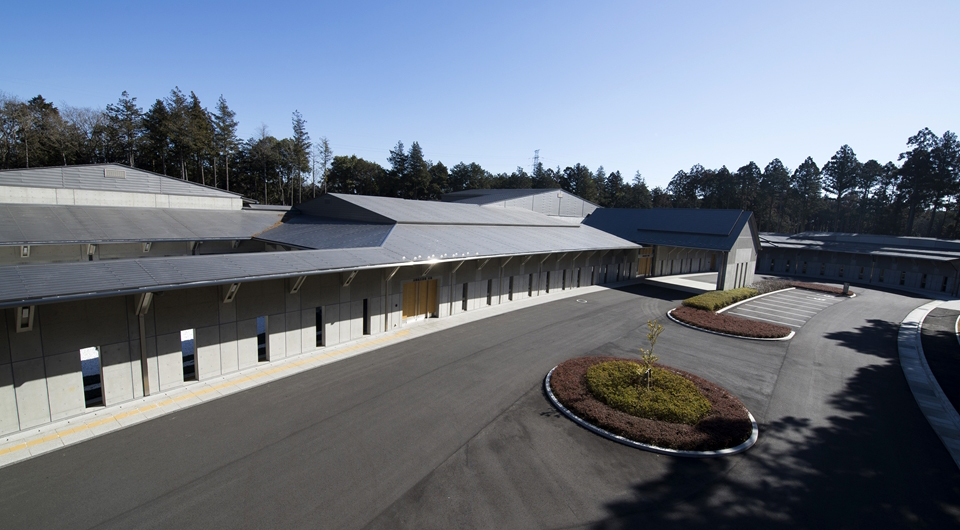

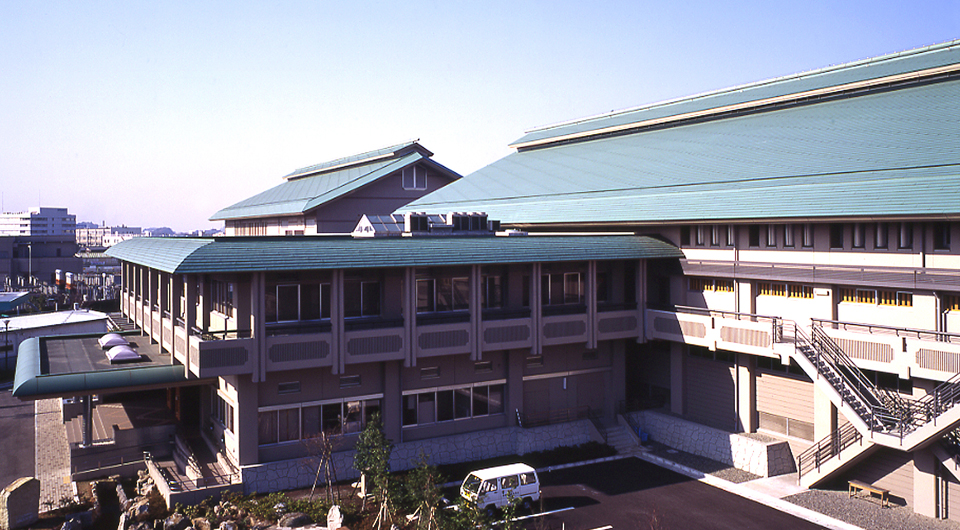

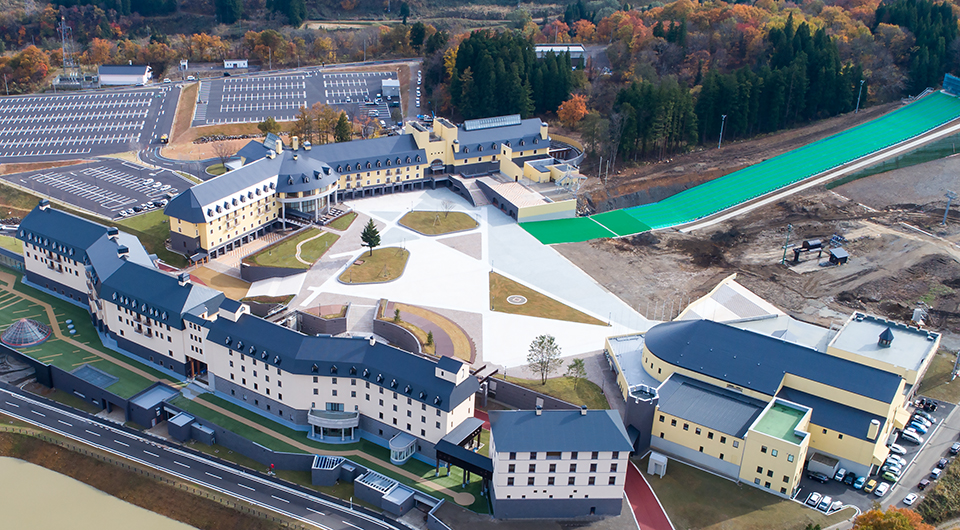

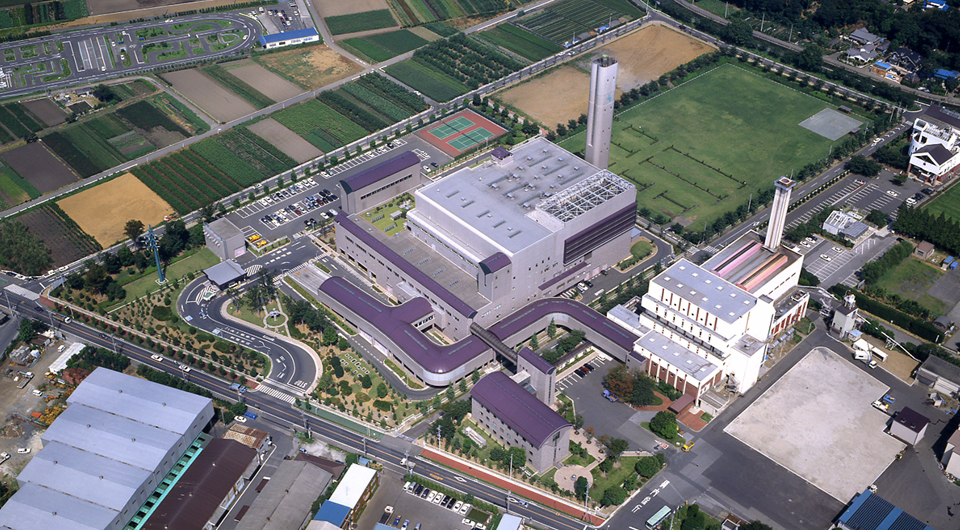

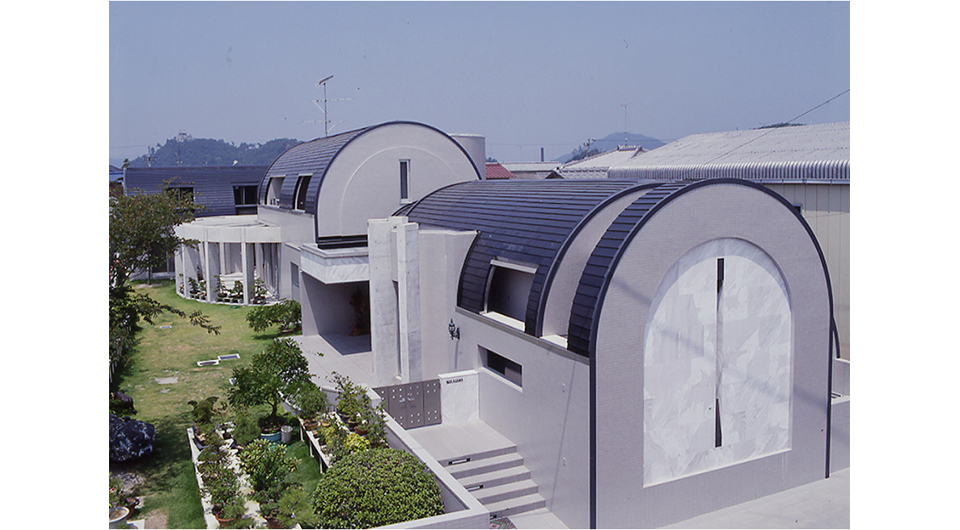

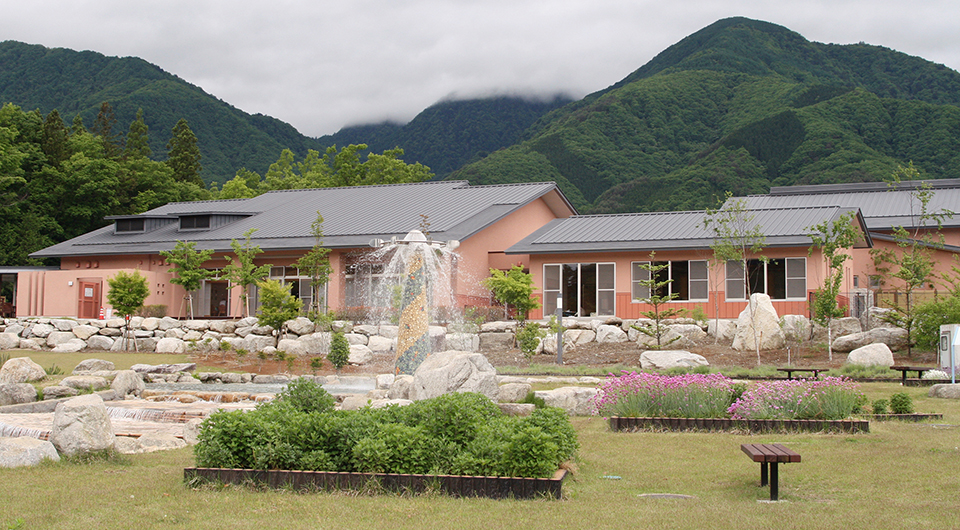

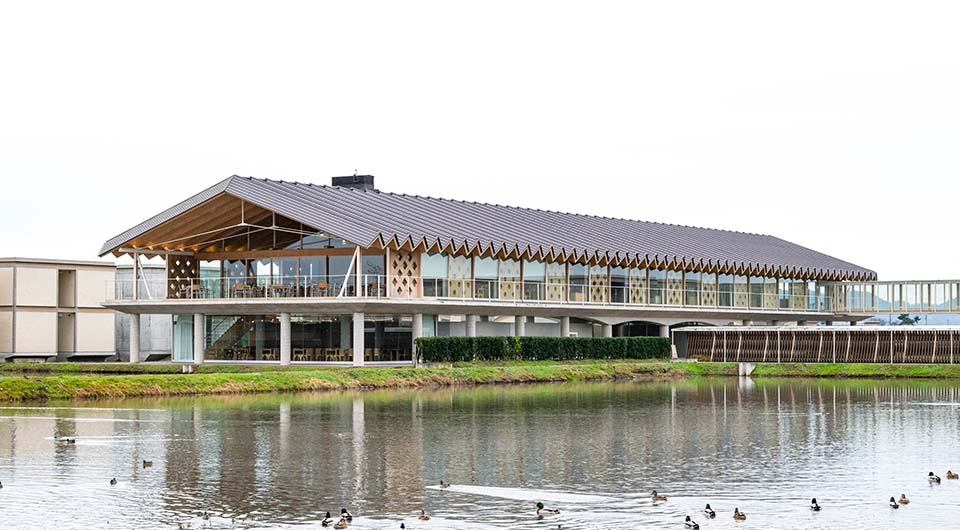

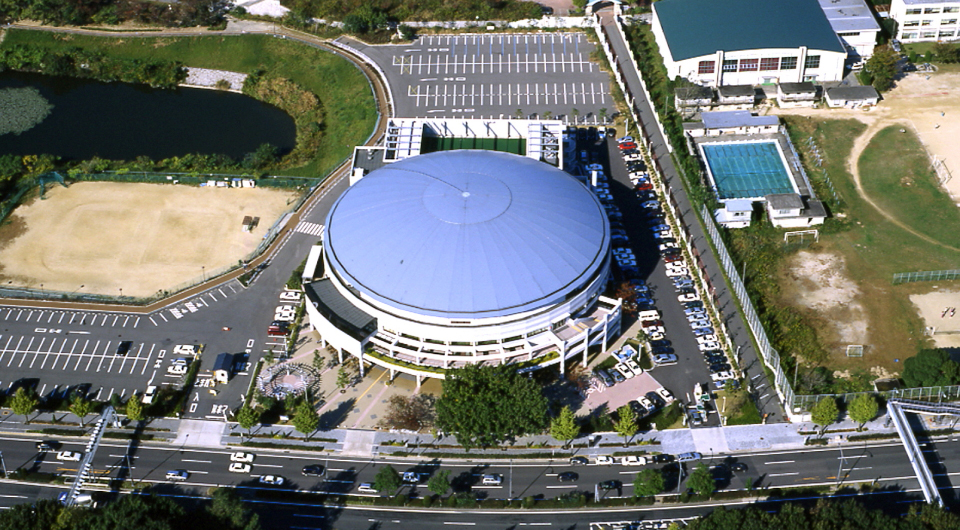

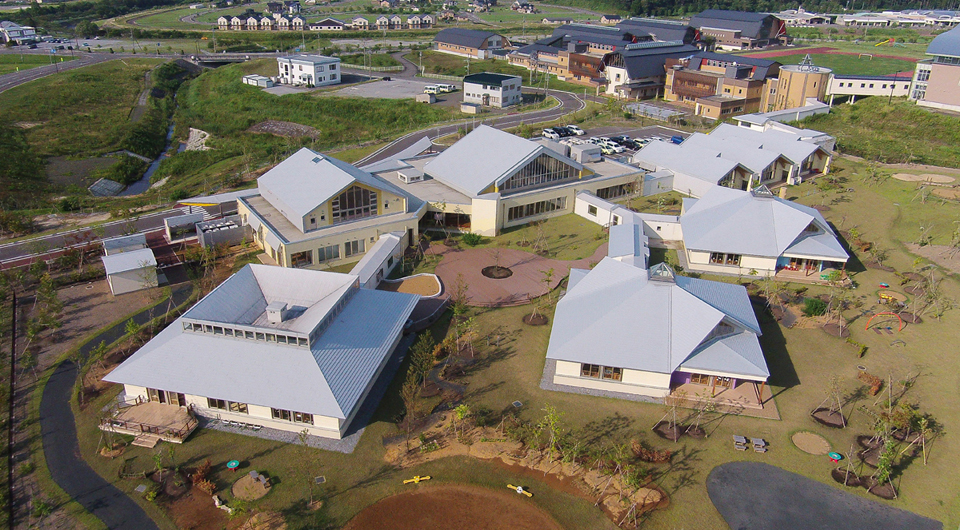

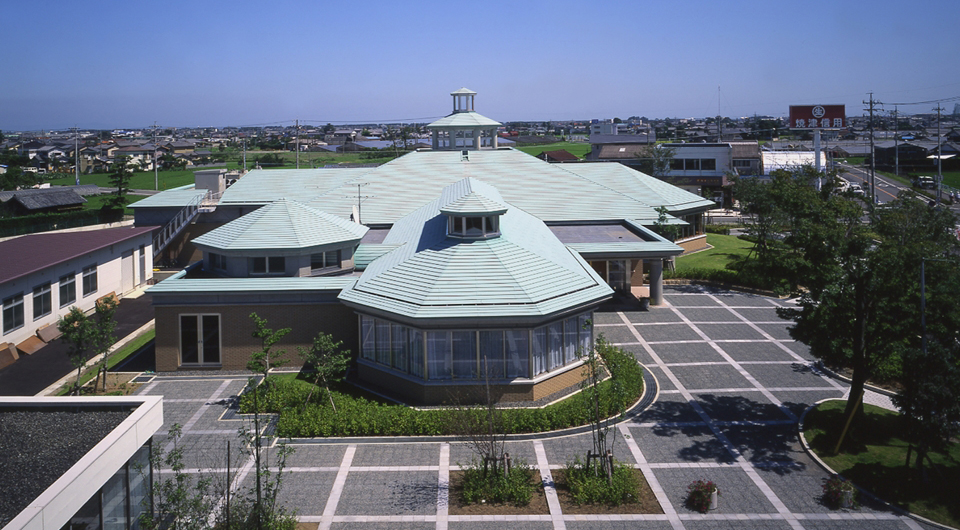

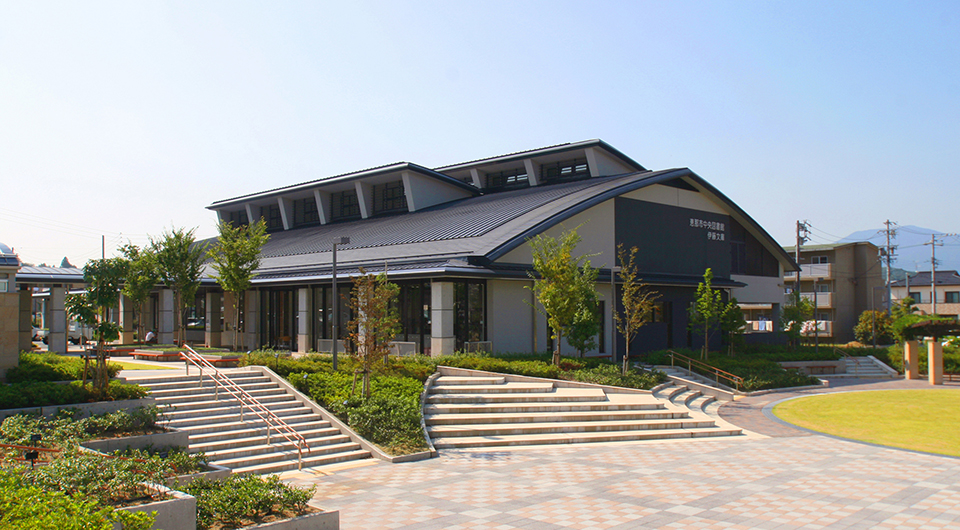

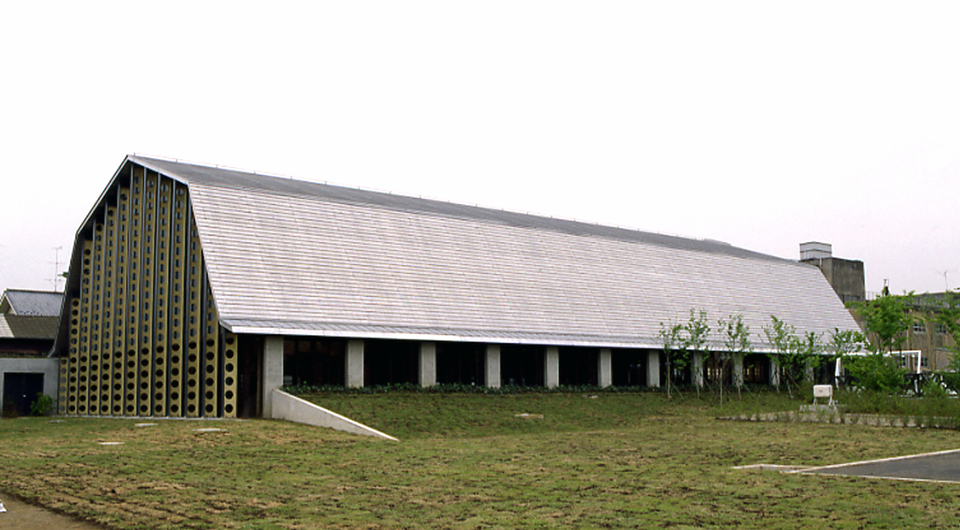

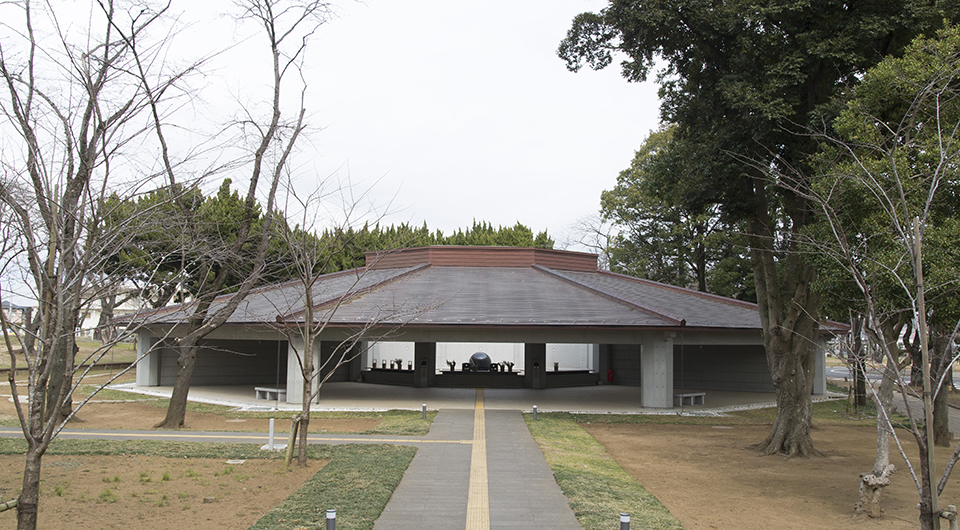

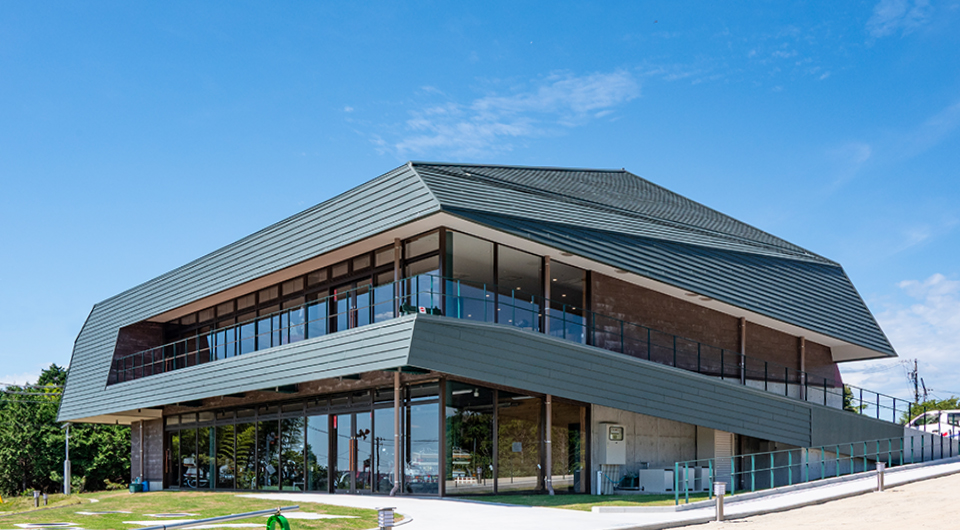

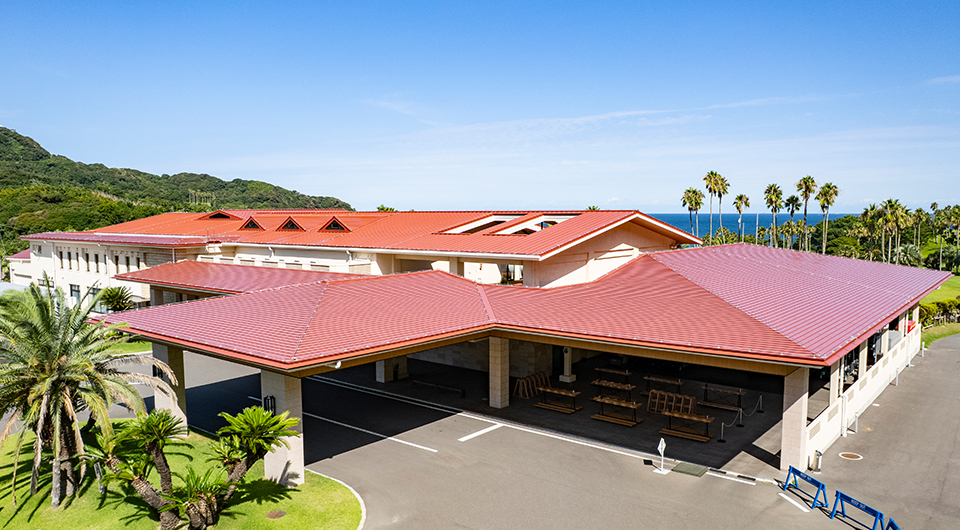

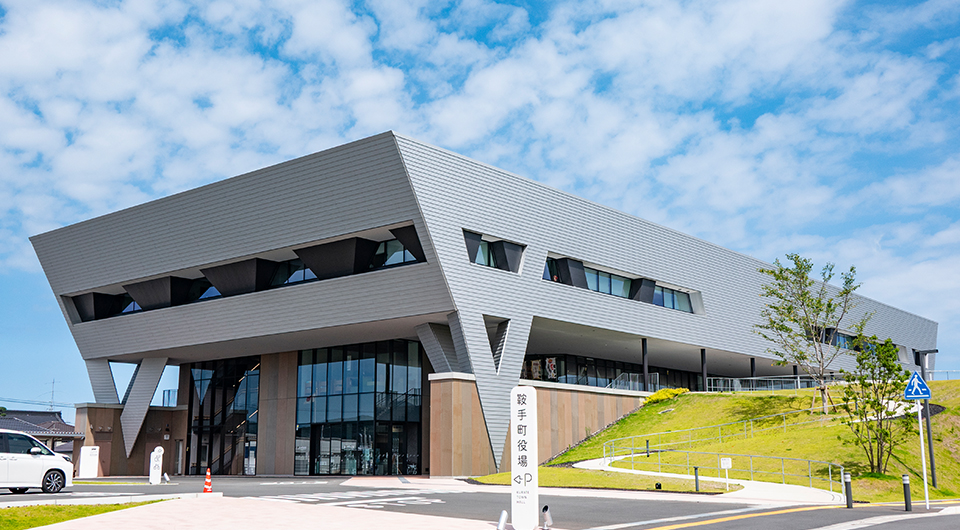

この製品の施工事例
