屋根形状図

規格

  • 有効幅:400mm(230~400可変)
  • 勾配:5/100以上
  • 曲げ半径:10m以上
    (詳しくはお問い合わせください。)

※有効長さについてはお問い合わせください。

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系(アルミ不可)0.4~0.8mm(裏貼:有・無可)
    • 防水材(防水シート可)・ポリスチレンフォーム100mm以下
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔565mm以下
    • 梁間3700mm以下
  • FP030RF-1852(1)〜(15)(断熱システム)
    • 鋼板系・ステンレス系 0.4~0.8mm・アルミ系0.7mm(裏貼:有・無可)
    • 防水材(防水シート可)
    • ポリスチレンフォーム100mm以下
    • 木毛セメント板25~50mm
    • C型鋼(100×50×20×2.3)要耐火被覆
    • 梁間 構造計算上、安全な寸法

耐風圧性能

3125N/㎡

※社内試験値(鋼板系:0.4mm・母屋ピッチ606㎜・有効幅400㎜)

Point

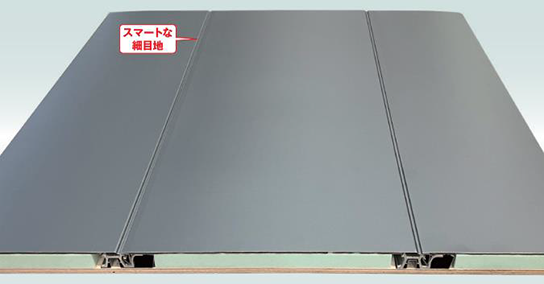

スマートな細目地は外壁・軒天・内装にも用途が広がる

キャップレス仕様の細目地は、スマートな意匠をつくるとともに経済性も実現。屋根だけでなく、外壁・軒天・内装などに使用でき、スッキリとした意匠を実現します。
万一内部に浸入した雨水も特許「V字ハゼ」が樋の役目をして屋根外部へ排出。
さらに高強度な軒先には、アルミ押出型材の通し吊子がおすすめです。

断面図


材質・板厚

材質板厚(mm)
カラーアルミ0.5
カラーステンレス・フッ素ステンレス0.45
フッ素ガルバリウム鋼板0.45
カラーガルバリウム鋼板0.4

※板厚0.45mmは、経済的な当社オリジナル製品です。

その他の材質・板厚については多少納期を必要とします。ご相談ください。

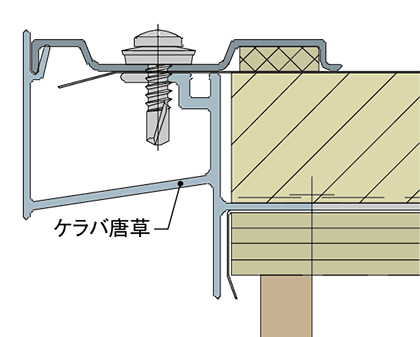

ケラバ唐草(アルミ押出型材)
ケラバ納め

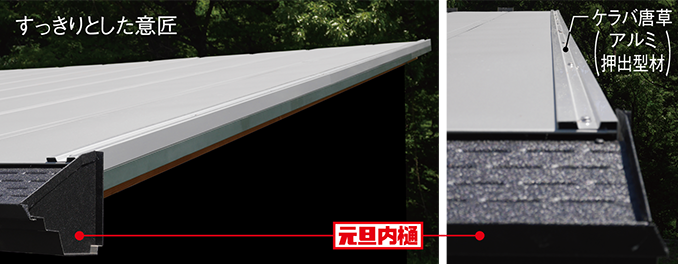

手間の掛かるケラバの仕上げも
つかみ込み不要で安定した仕上がりに。
しかも、高強度!

雨水は屋根材の後ろに回らず、BOX形状の空間が、万一浸入した雨水を軒先に排出する。

軒先やケラバなど、屋根の端部は、風の影響を最も受けやすく、ケラバ唐草や「元旦内樋」で強度を高めることで、屋根材の変形・飛散対策になる。
