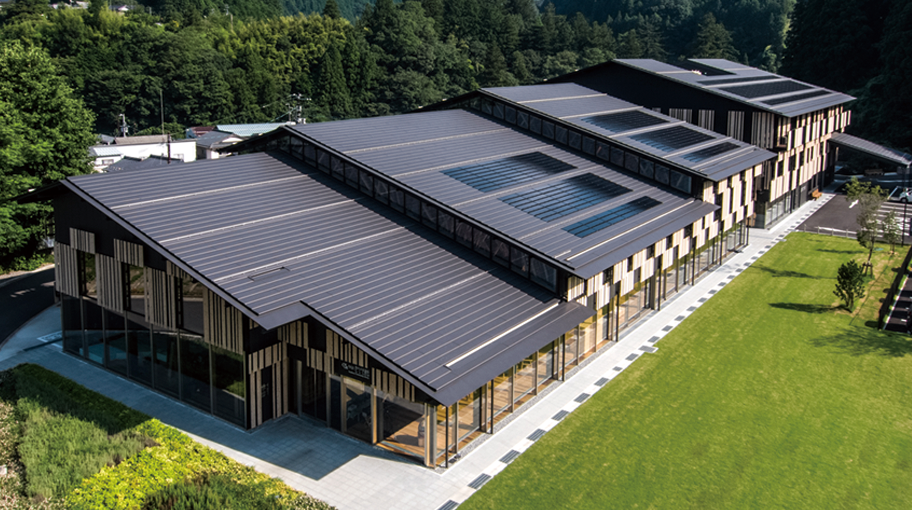

ゆすはら雲の上の図書館 YURURIゆすはら

性能

屋根30分耐火構造

  • FP030RF-1535-1(1)~FP030RF-1535-1(2)(元旦ユ鋼システム)
    • 太陽電池モジュール・下葺材 鋼板系・ステンレス系 0.27~0.4mm・防水材(防水シート可)
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)・木毛セメント板40mm・ユ鋼間隔565mm以下・梁間3700mm以下
  • FP030RF-1574-1(1)~FP030RF-1574-1(2)
    • 太陽電池モジュール・下葺材 鋼板系・ステンレス系 0.27~0.4mm・防水材(防水シート可)・木毛セメント板40mm・C型鋼間隔750mm以下・梁間3700mm以下
Point

発電機能を備えた
高機能横葺き屋根

横葺き屋根と太陽電池モジュールに隙間が無いため、地震や台風・積雪に強く、また、落葉・埃・雨水などが浸入しないため、屋根の腐食や経年劣化を抑制します。

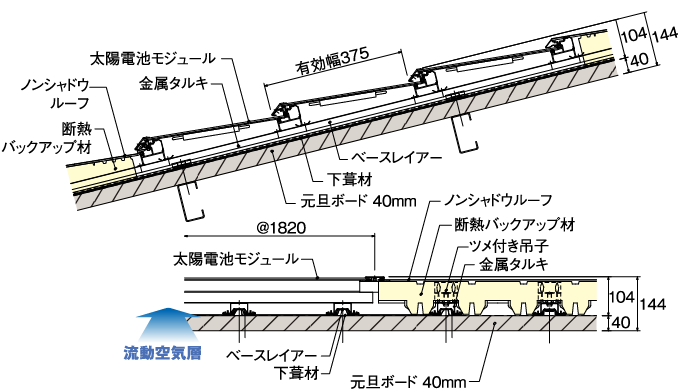

断面図


太陽電池モジュール仕様
(元旦オリジナル)

  • 単結晶
  • 割付寸法:375×1820mm
  • 太陽電池モジュール特性
    • 公称最大出力:100W
    • 公称最大出力動作電圧:23.20V
    • 公称最大出力動作電流:4.32A
    • 公称開放電圧:28.00V
    • 公称短絡電流:4.57A
  • ㎡あたりのW数:147.0W
  • 一枚(有効)あたりの面積:0.68㎡
  • ㎡あたりの質量:約22kg/㎡
  • バックシートの色:黒色
  • 勾配:25/100以上

※表記の数値は、JIS C 8918で規定するAM1.5、放射照度1000W/㎡、太陽電池モジュール温度25℃での値です。

施工が簡単で、メンテナンスを考慮した設計と水密性

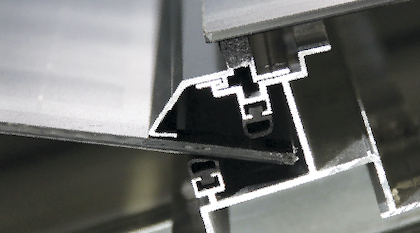

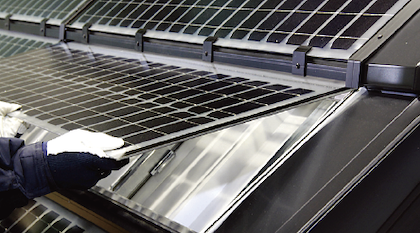

太陽電池を棟側のアルミ横桟に差し込むだけで仮固定。軒先側を専用金具で固定すれば設置完了。施工が簡単で工期短縮

太陽電池モジュールをどこからでも自由に取り外しでき、メンテナンスを考慮した設計

CAD データ

ノンシャドウソーラーⅢ/ディテール一式
DXF JWW PDF

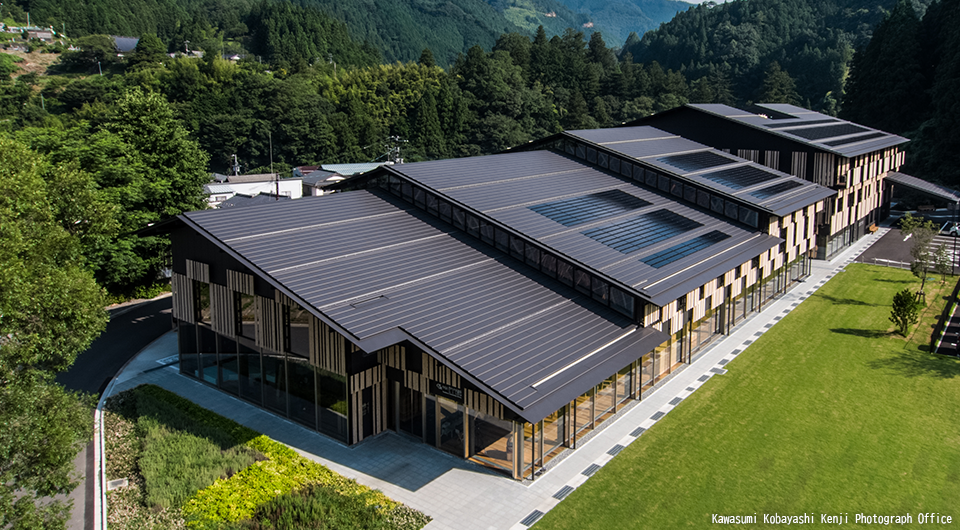

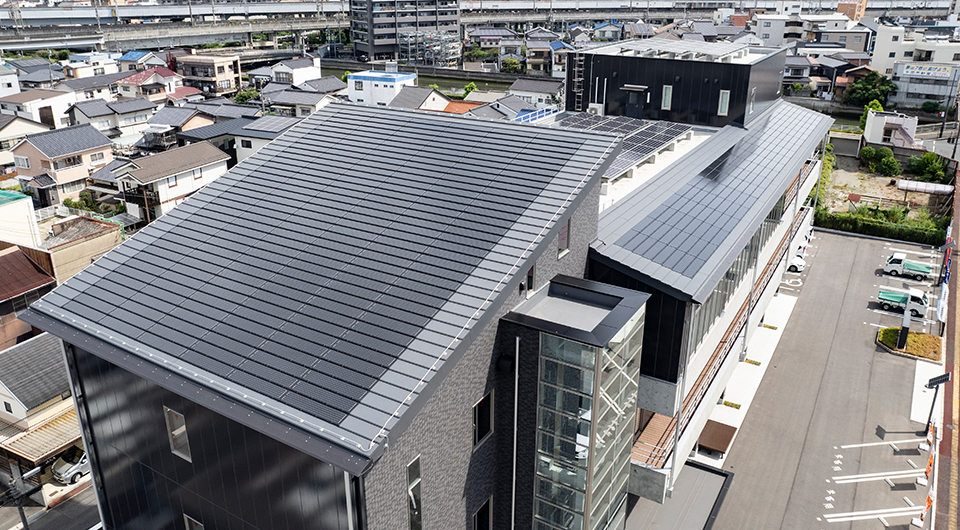

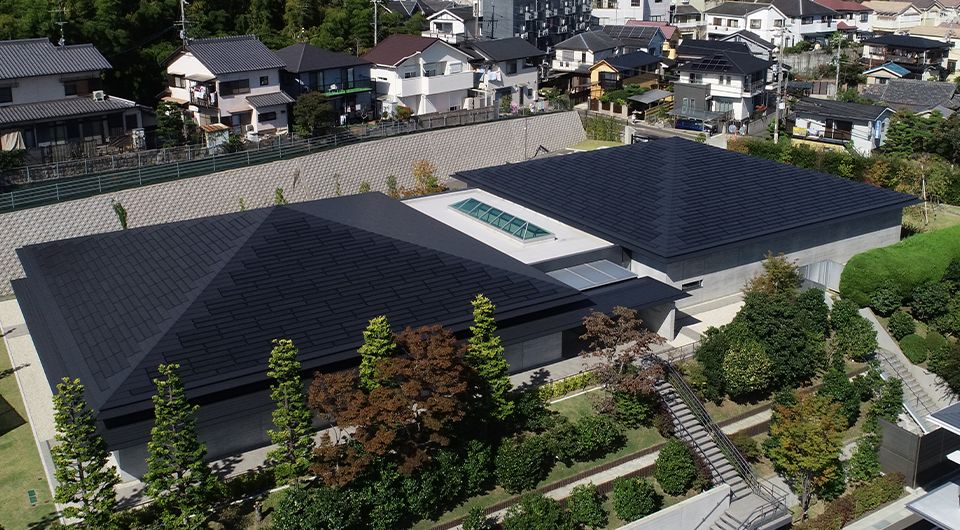

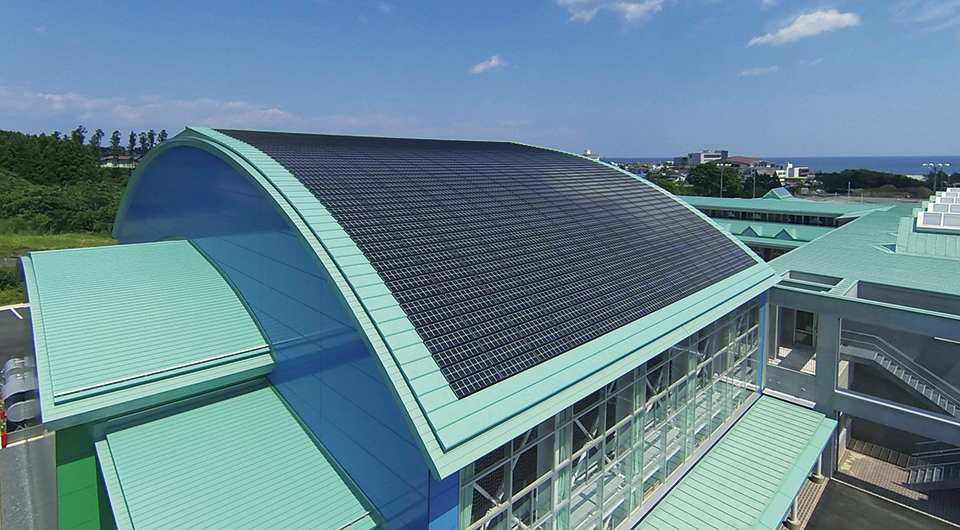

この製品の施工事例
