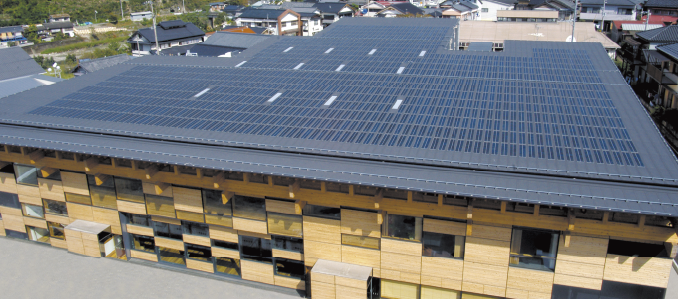

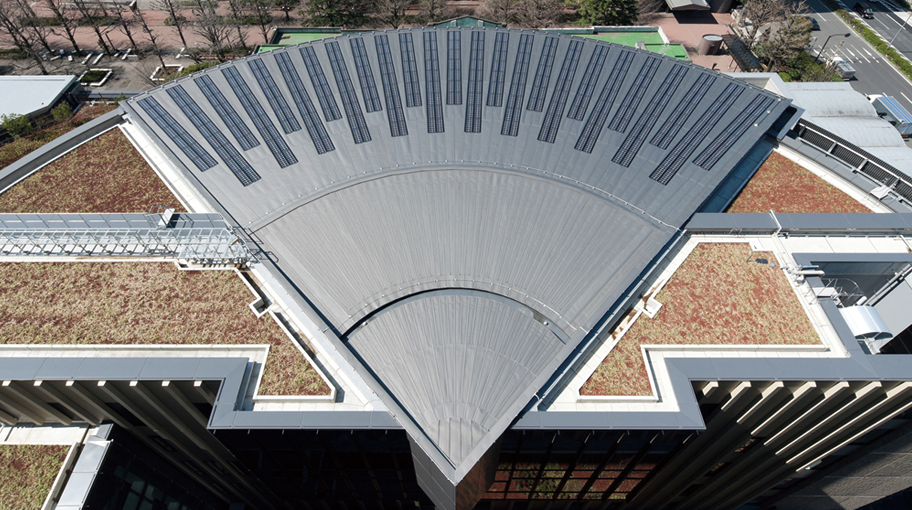

平滑葺きの意匠をそのままに
屋根一体型ソーラーシステム
性能
屋根30分耐火構造
- FP030RF-1535-1(1)~FP030RF-1535-1(2)（元旦ユ鋼システム）
- 太陽電池モジュール・下葺材 鋼板系･ステンレス系 0.27～0.4mm・防水材(防水シート可)・断熱ベースレイアー(ポリスチレンフォーム91mm)・木毛セメント板40mm･ユ鋼間隔565mm以下・梁間3700mm以下
- FP030RF-1574-1(1)~FP030RF-1574-1(2)
- 太陽電池モジュール・下葺材 鋼板系･ステンレス系 0.27～0.4mm・防水材(防水シート可)・木毛セメント板40mm・C型鋼間隔750mm以下・梁間3700mm以下
Point
発電機能を備えた
高機能平滑葺き屋根
「マッタラールーフ」に組み込んだ太陽電池モジュールは、建物の美観を損なうことなく創エネを実現し、落葉・埃・雨水などが浸入しないため、屋根の腐食や経年劣化を抑制します。

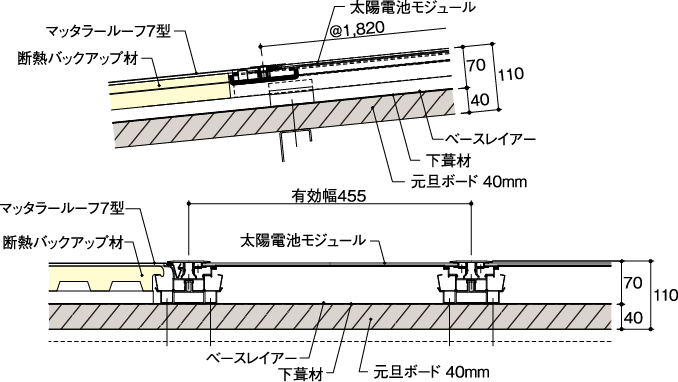

断面図
仕様
- 単結晶
- 割付寸法：換気ルーバーあり 455×1940mm 換気ルーバーなし 455×1820mm
- 太陽電池モジュール特性
- 公称最大出力：100W
- 公称最大出力動作電圧：23.20V
- 公称最大出力動作電流：4.32A
- 公称開放電圧：28.00V
- 公称短絡電流：4.57A
- ㎡あたりのW数：113.6W
- 一枚（有効）あたりの面積：0.82㎡
- ㎡あたりの質量：約22kg/㎡
- バックシートの色：黒色
- 勾配：5/100以上
表記の数値は、JIS C 8918 で規定するAM1.5、放射照度1000W/㎡、モジュール温度25℃での値です。
電力系統（※1）の状況により、逆潮流電力（※2）が制限され、太陽光発電システムからの売り電量が少なくなる可能性があります。
このような状況が頻繁に発生する場合は、電力系統側での対策が必要であるため、販売店又は電力会社にご相談ください。
※1 建物に電力を供給するための経路・設備など。
※2 需要者側から電力系統側に送り返す電力。
Idea＋
一体型トップライトを組み合わせ、省エネに貢献
