  • 後載せソーラー
  • 有効幅可変
JRA馬事公苑

屋根形状図

規格

  • 有効幅:225〜362mm
  • 勾配:3/100以上

※有効長さについてはお問い合わせください。

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系0.5~0.6mm(裏貼:有・無可)
    • 防水材(防水シート可)・ポリスチレンフォーム100mm以下
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔565mm以下
    • 梁間3700mm以下
  • FP030RF-1852(1)〜(15)(断熱システム)
    • 鋼板系・ステンレス系 0.4~0.6mm(裏貼:有・無可)
    • 防水材(防水シート可)・ポリスチレンフォーム100mm以下
    • 木毛セメント板25~50mm
    • C型鋼(100×50×20×2.3)要耐火被覆
    • 梁間 構造計算上、安全な寸法

断熱性能(熱貫流率)

  • 0.362W/(㎡・K)[0.312kcal/(㎡ h℃)]

※元旦ユ鋼システム・鉄骨仕様

Point

有効幅と高さが選べる可変式

建物サイズに合わせられる可変式は、和風建築・伝統建築など趣のある建物からモダンな建物まで、幅広い意匠を表現します。耐久性・防水性に優れた嵌合式で、製品精度が高く美しい仕上がりです。

断面図


標準組合わせ寸法例

山側本体(W)(mm)谷側本体(W)(mm)
H50292260
335303
H35343320
358335

材質・板厚

材質板厚(mm)
フッ素ガルバリウム鋼板0.5・0.6
カラーガルバリウム鋼板0.5・0.6

その他の材質・板厚については多少納期を必要とします。ご相談ください。

CAD データ

大和葺元旦/ディテール一式断熱H50mm
DXF JWW PDF

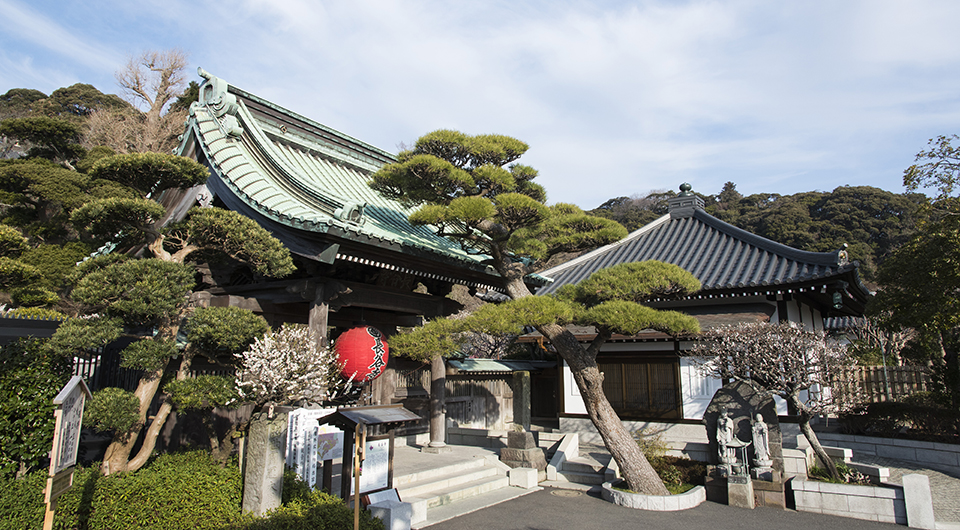

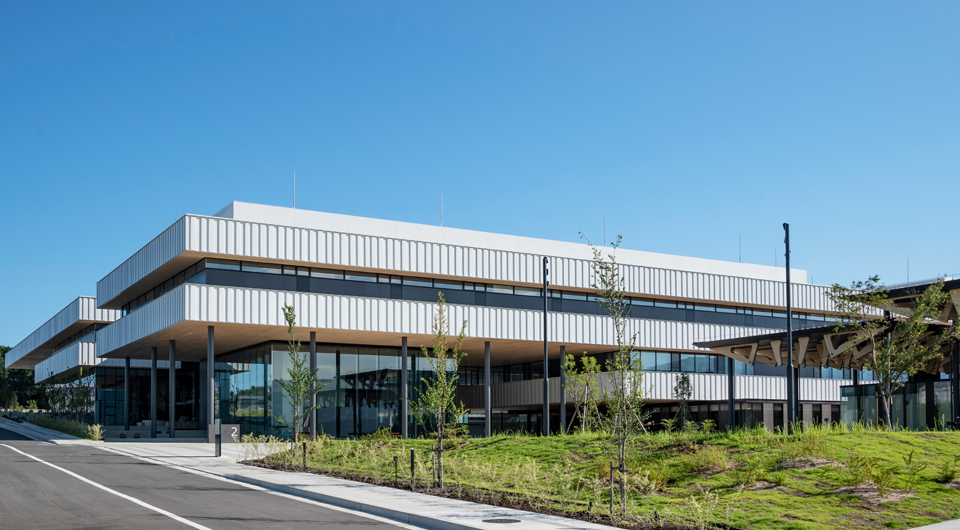

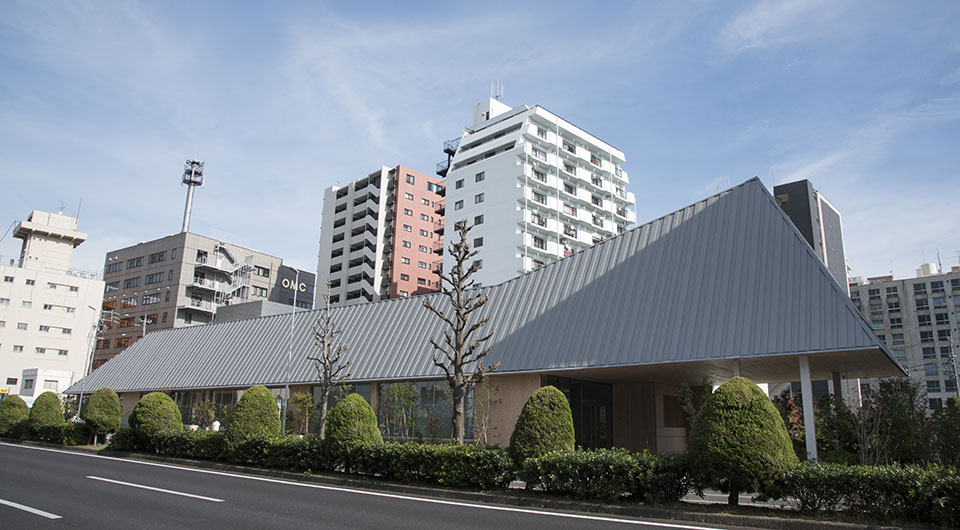

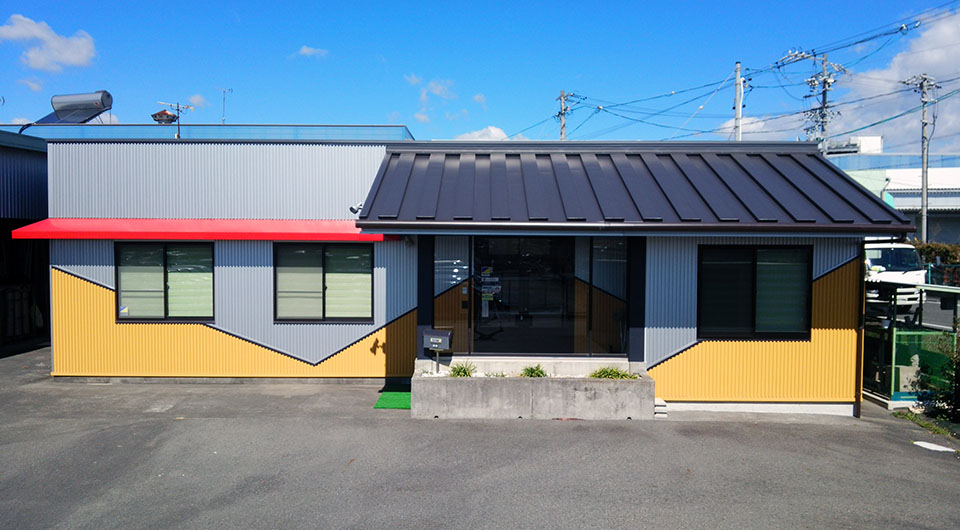

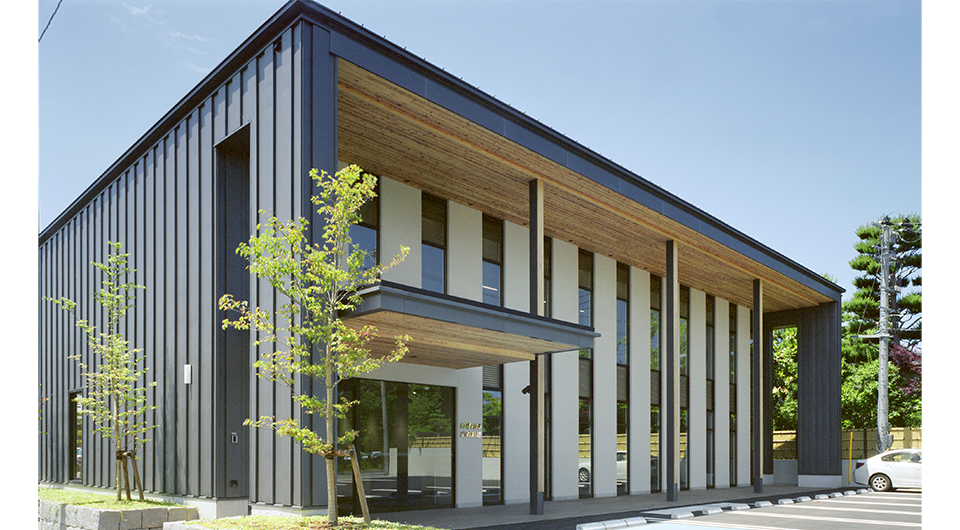

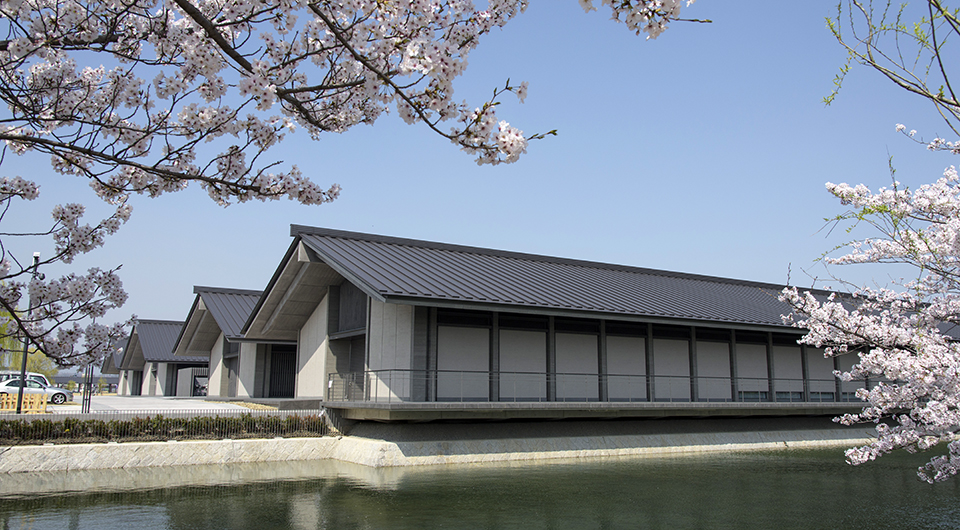

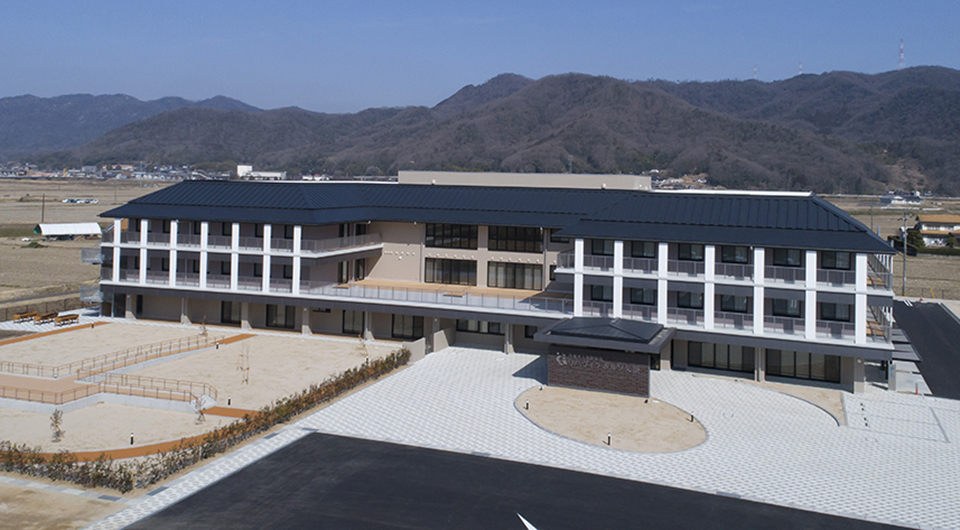

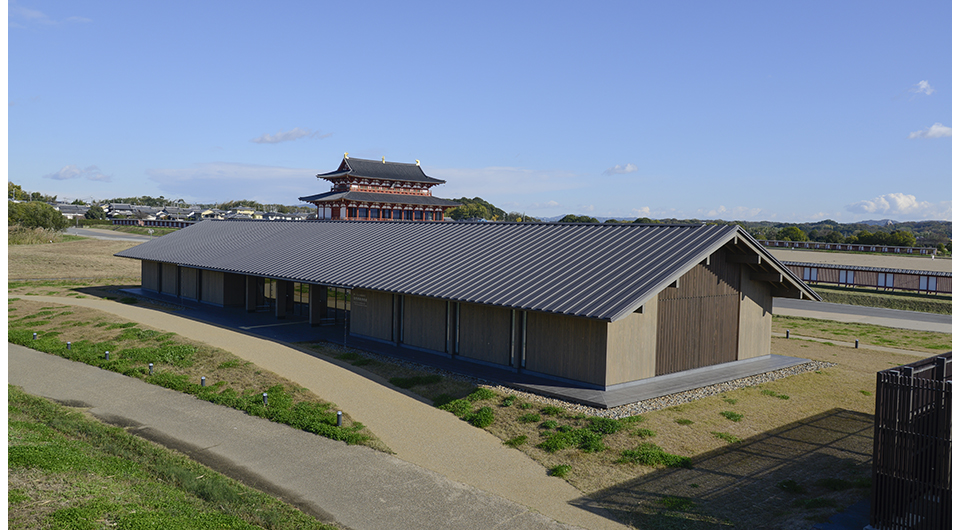

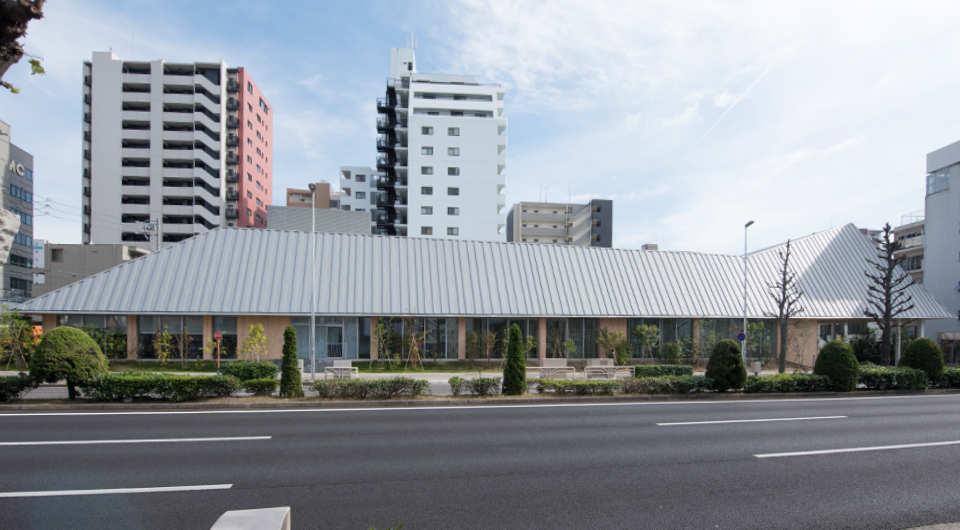

この製品の施工事例
