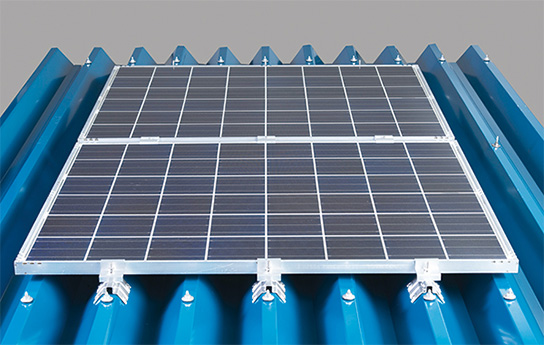

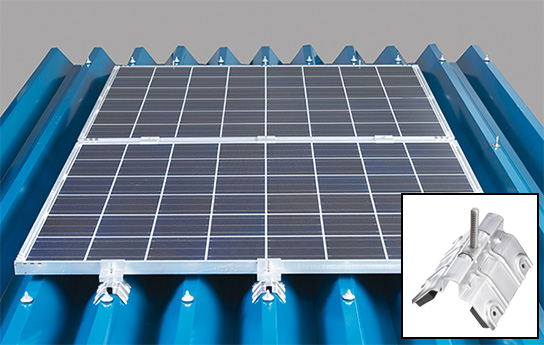

既存重ね式折板屋根適合可能サイズ

P(mm)H(mm)A(mm)B(mm)
88タイプ200883535
150タイプ2501504035
173タイプ3001735050

ソーラーパネル取付金具許容荷重一覧表

重ね式折板屋根用取付金具M8共通固定金具
引張(N/個)1,7402,000
圧縮(N/個)1,880-
動画

詳細動画はこちら

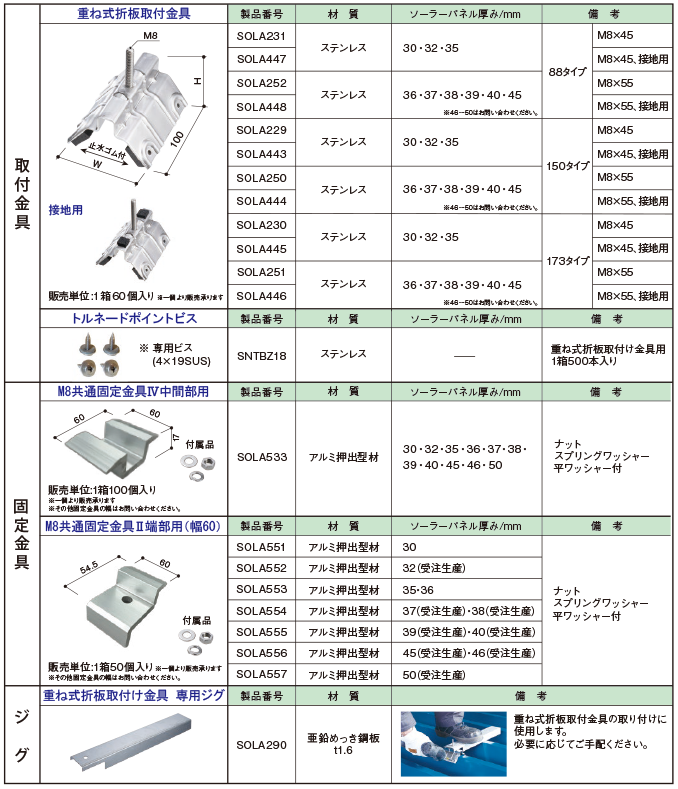

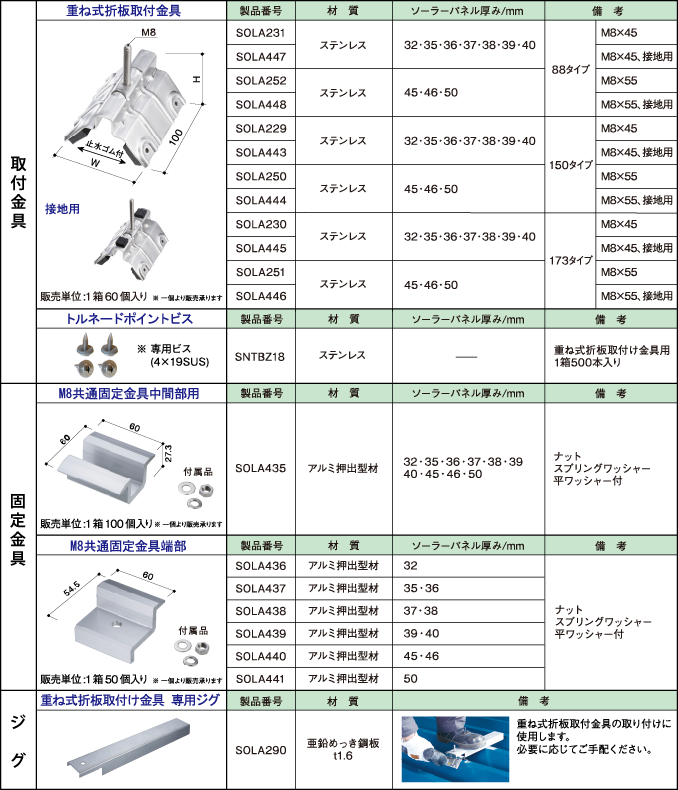

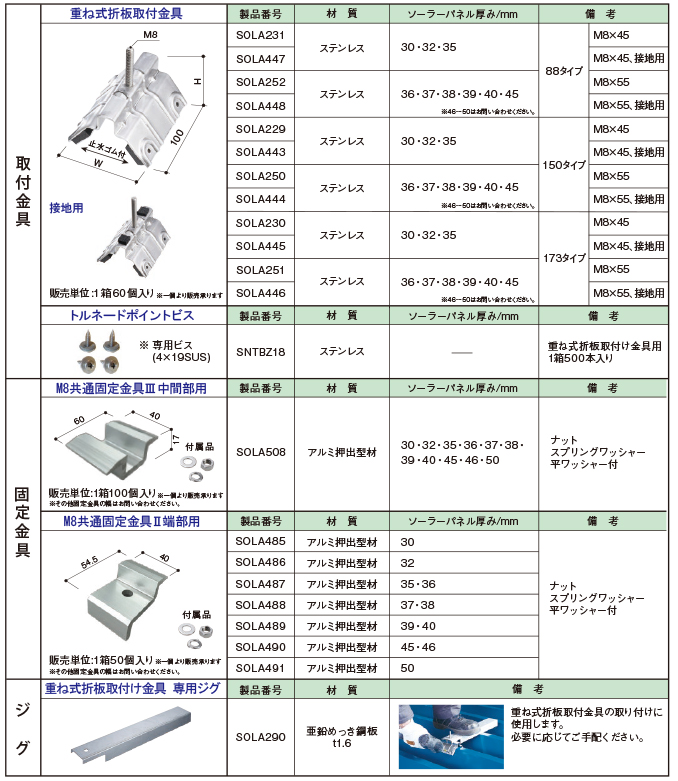

製品一覧

設置条件(重ね式折板屋根用)

耐風圧設計用基準風速Vo=38m/s以下
設計高さh=13m以下
地表面粗度区分
用途係数I=1.0
耐積雪地上垂直積雪量Zs=90cm以下
雪の平均単位荷重20N/cm/㎡
設置角度(屋根勾配)12度以下(2寸以下)

施工マニュアル

注意

  • 許容荷重(引張、圧縮強度)は、金具のみの強度です。設置する屋根の強度を考慮し、設置してください。
  • 重ね式折板屋根の仕上げ状態(錆の発生、腐食)により取り付けできない場合があります。
  • 板厚が0.6mm未満の重ね式折板屋根には取付できません。
  • 重ね式折板屋根の重ね部寸法により取り付けできない場合があります。

※表中の各種条件は、モジュール1辺あたり3点固定以上の場合に適用します。
※取付金具の設置は、屋根端部からそれぞれで屋根妻側辺長の10%の範囲(3mを超える場合は3mとする)以外としてください。
※積雪地域でのご使用については、設置建物や設置方法によりご使用できない場合がありますのでお問い合わせください。
※設置条件は、地域により異なりますので所轄の特定行政庁へお問い合わせください。
※屋根材及び建物自体の強度については、お客様にてご確認ください。
※太陽電池モジュール強度については、モジュールメーカーにご相談ください。
※太陽電池モジュール設置部水上より上の積雪荷重については考慮しておりません。
※表中以外の条件でも設置可能な場合がございますのでお問い合わせください。
※海水が直接飛散する場所への設置は避けてください。
※施工の際は、必ず施工要領書をご確認ください。
