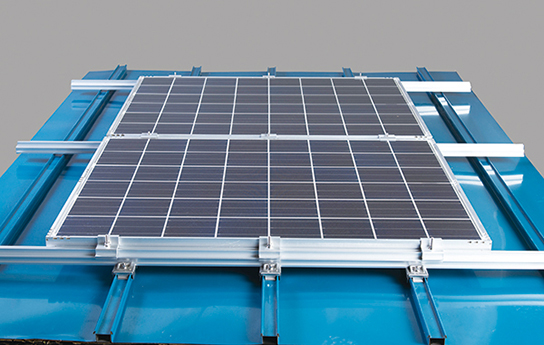

瓦棒屋根用PV取付金具

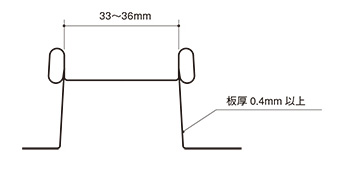

心木なし瓦棒屋根適合可能サイズ
ソーラーパネル取付金具許容荷重一覧表
| 瓦棒屋根用取付金具 | M8共通固定金具 | |
|---|---|---|
| 引張(N/個) | 1,000 | 2,000 |
| 圧縮(N/個) | 6,280 | - |

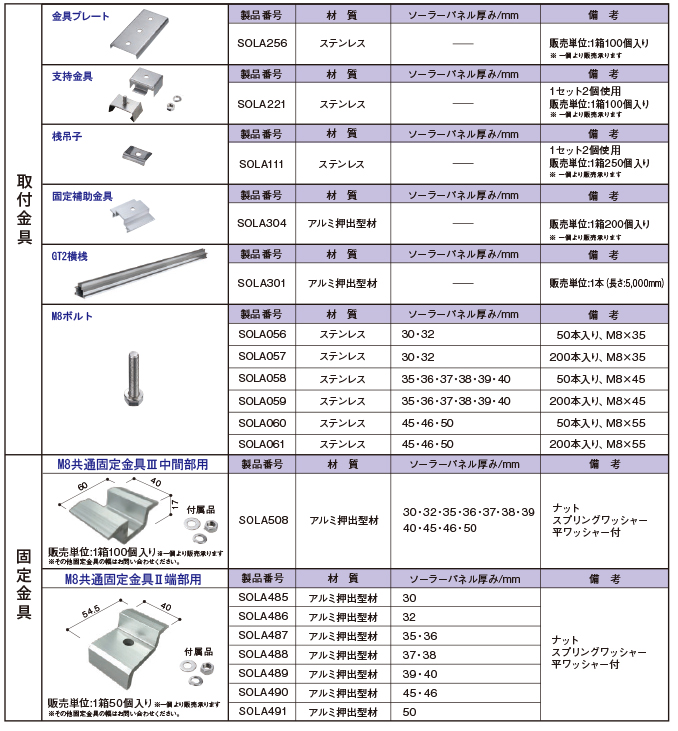

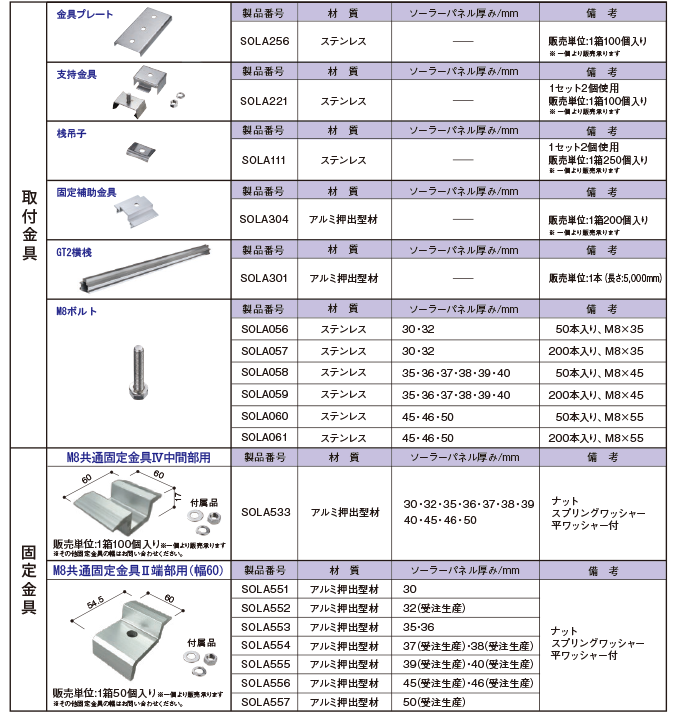

製品一覧
設置条件(心木なし瓦棒屋根用)
| 耐風圧 | 設計用基準風速 | Vo=34m/s以下 |
|---|---|---|
| 設計高さ | h=13m以下 | |
| 地表面粗度区分 | Ⅲ | |
| 用途係数 | I=1.0 | |
| 耐積雪 | 地上垂直積雪量 | Zs=90cm以下 |
| 雪の平均単位荷重 | 20N／cm／㎡ | |
| 設置角度(屋根勾配) | 26.5度以下(5寸以下) | |
施工マニュアル
注意
- 許容荷重（引張、圧縮強度）は、金具のみの強度です。設置する屋根の強度を考慮し、設置してください。
- 心木なし瓦棒葺き屋根のハゼ締め状態により取り付けできない場合があります。
※表中の条件は、モジュール1辺あたり3点固定以上に対して適用します。
※取付金具の設置は、屋根端部からそれぞれで屋根妻側辺長の10％の範囲(3ｍを超える場合は3ｍとする)以外としてください。
※積雪地域でのご使用については、設置建物や設置方法によりご使用できない場合がありますのでお問い合わせください。
※設置条件は、地域により異なりますので所轄の特定行政庁へお問い合わせください。
※屋根材及び建物自体の強度については、お客様にてご確認ください。
※太陽電池モジュール強度については、モジュールメーカーにご相談ください。
※太陽電池モジュール設置部水上より上の積雪荷重については考慮しておりません。
※表中以外の条件でも設置可能な場合がございますのでお問い合わせください。
※海水が直接飛散する場所への設置は避けてください。
※施工の際は、必ず施工要領書をご確認ください。
