シャープな軒先 最先端まで美しい

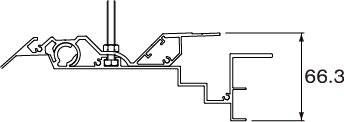

屋根形状図
材質・規格
- 有効長さ：2445mm
- 材質：アルミ押出（ブラックアルマイト処理）
- 重量：9.0kg/本
- どんな勾配屋根にも対応できる可変式、1つの標準部材で1.5寸～10寸まで対応
- アルミ型材を採用することで、高い強度とシャープな意匠を実現

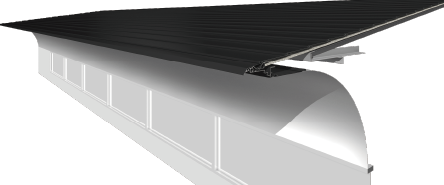

- 横葺き屋根・縦葺き屋根どちらにも対応。軒下のR型デザインも可能
Point
軒先の角度を自由に変えられる可変式
1つの標準部材で1.5寸～10寸まで対応
シャープな軒先の「元旦軒先システム」はアルミ製で、軽量でありながら耐久性・防錆性も兼ね備えます。横葺き屋根・縦葺き屋根どちらにも対応でき、軒下のR形状デザインも可能です。
屋根勾配に合わせて対応する可変式は、現場の微調整も容易に対応できます。1つの標準部材で1.5寸～10寸まで対応します。

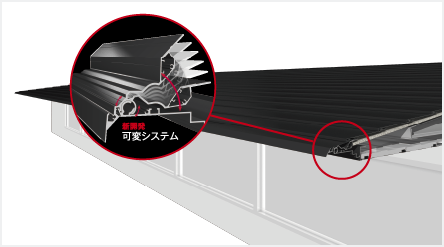

断面図（勾配：1.5寸）

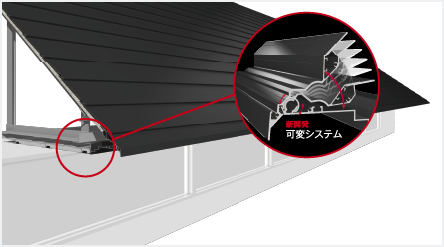

断面図（勾配：10寸）
雨といを内側に納めることで、機能と意匠の両立を実現
幕板の意匠を建物に合わせて自由にデザイン
■各部分の調整機能・施工断面
現場で屋根勾配に合わせて角度調整できるため、正確に施工可能 一般的な樋は樋受け金具の角度が現場で調整できないため、現場屋根勾配に合わせた微妙な角度調整ができず、正確な樋の取り付けができない。
厚板ステンレス(最長13m)
- 厚板ステンレス(0.8～1.5mm)を使用
- 工場地域でも高い耐久性
- 厚板ステンレス製で台風・積雪に強い
- 形状デザインが豊富
