  • 定尺工法
  • 穴をあけずに後載せソーラー ※角桟の場合

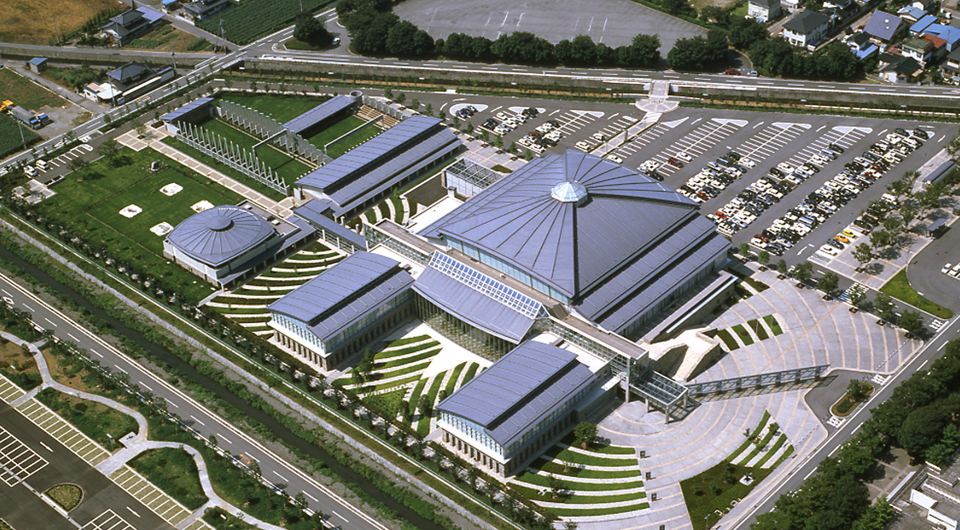

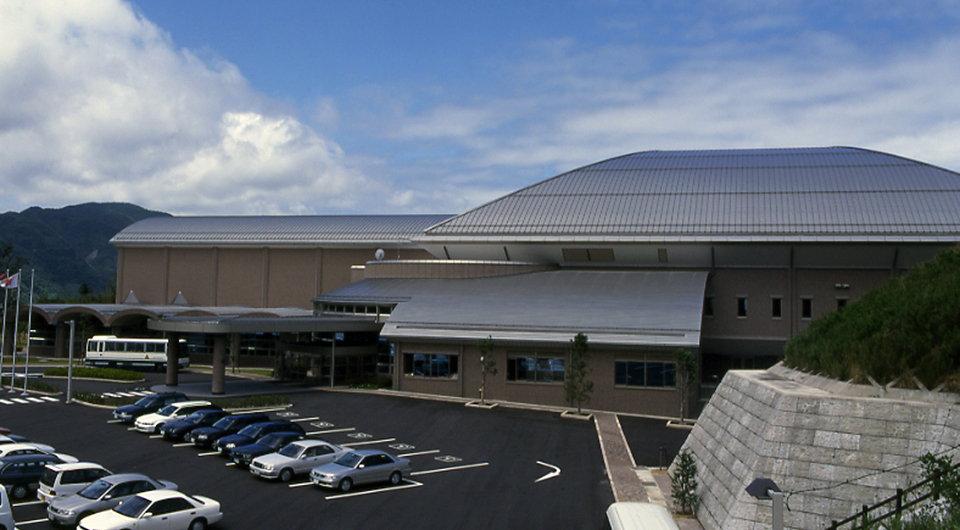

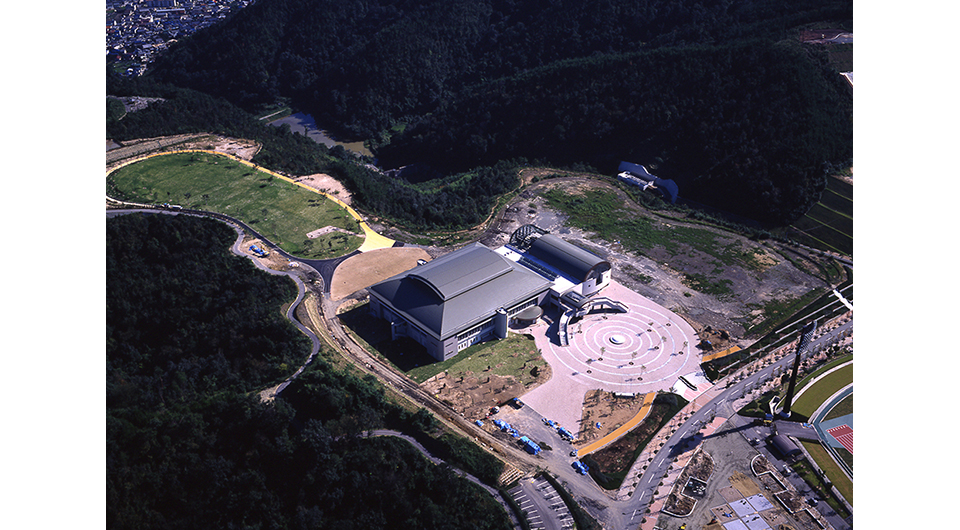

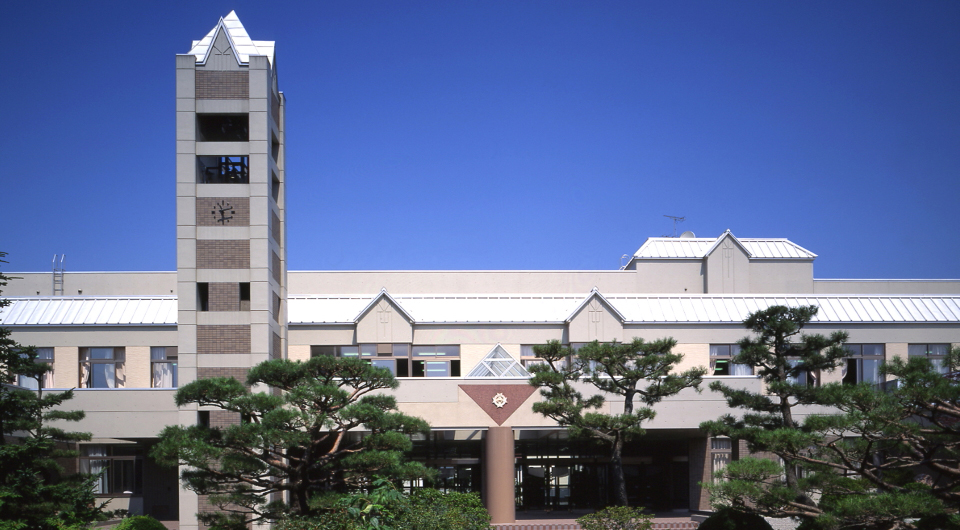

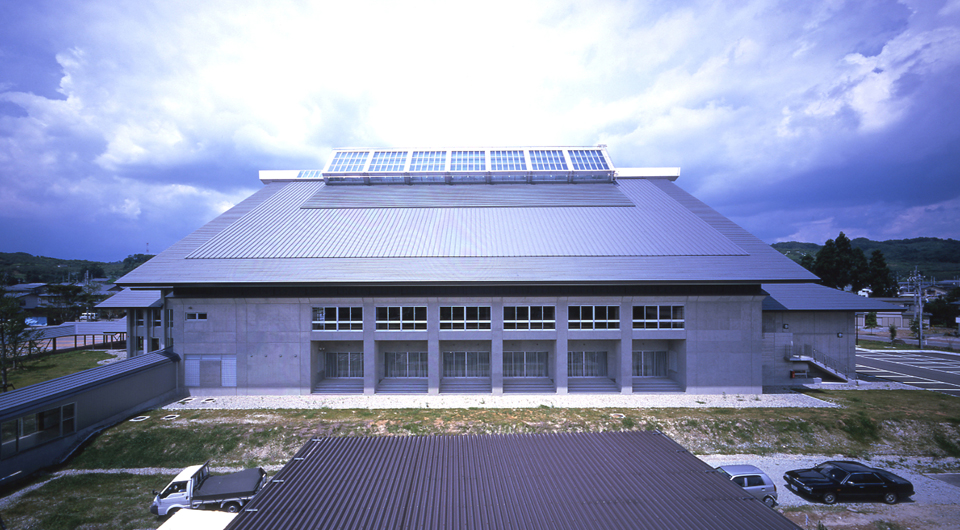

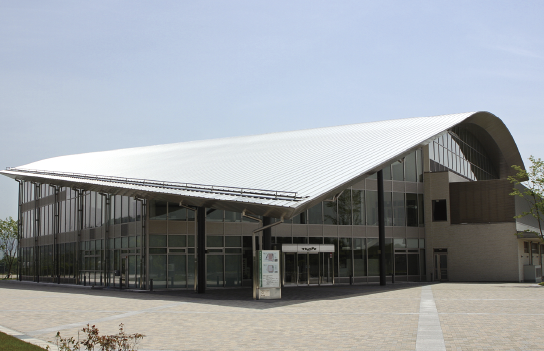

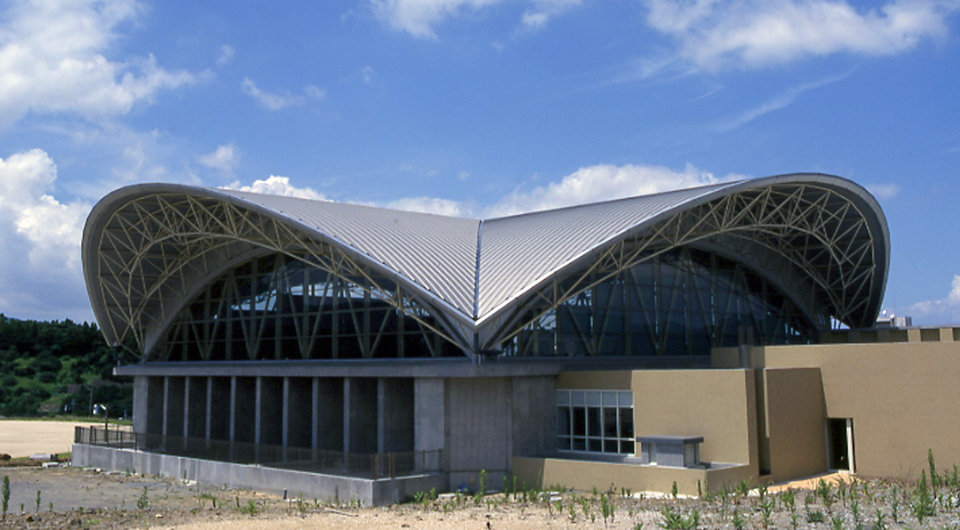

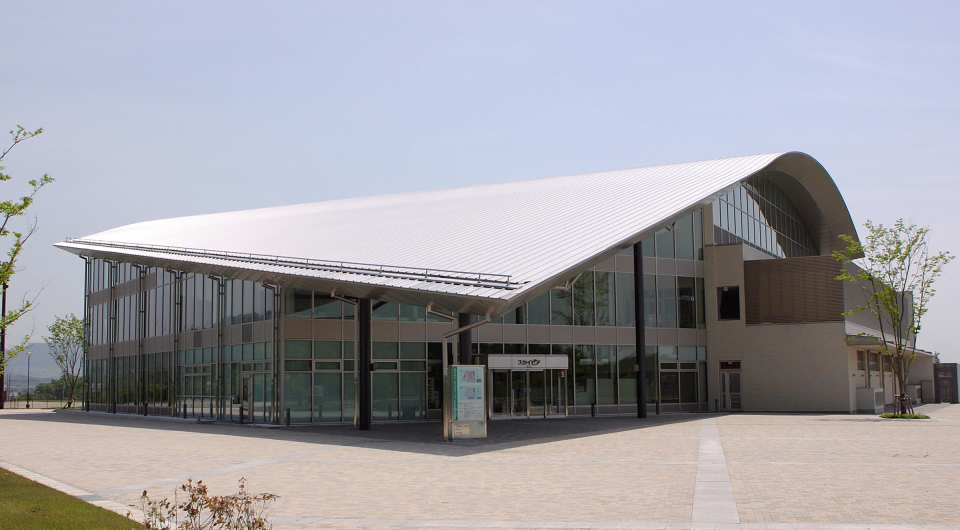

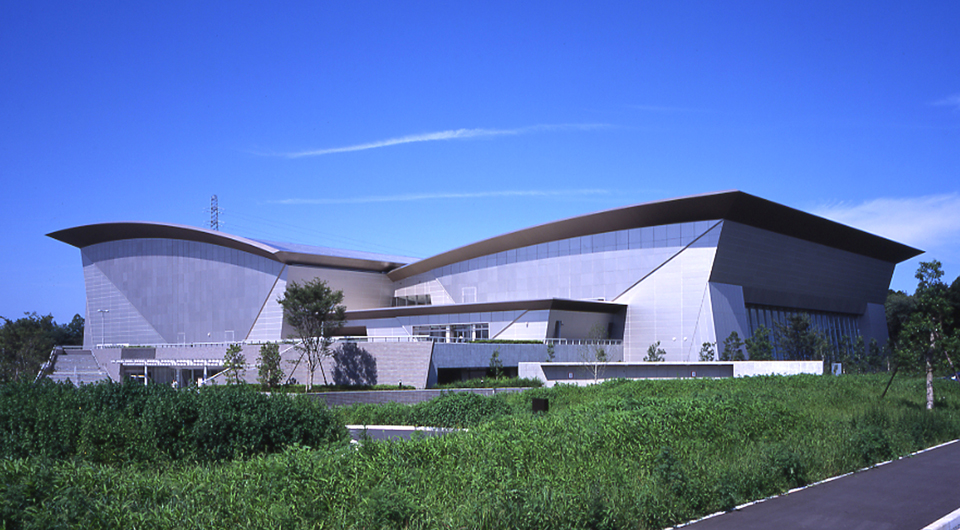

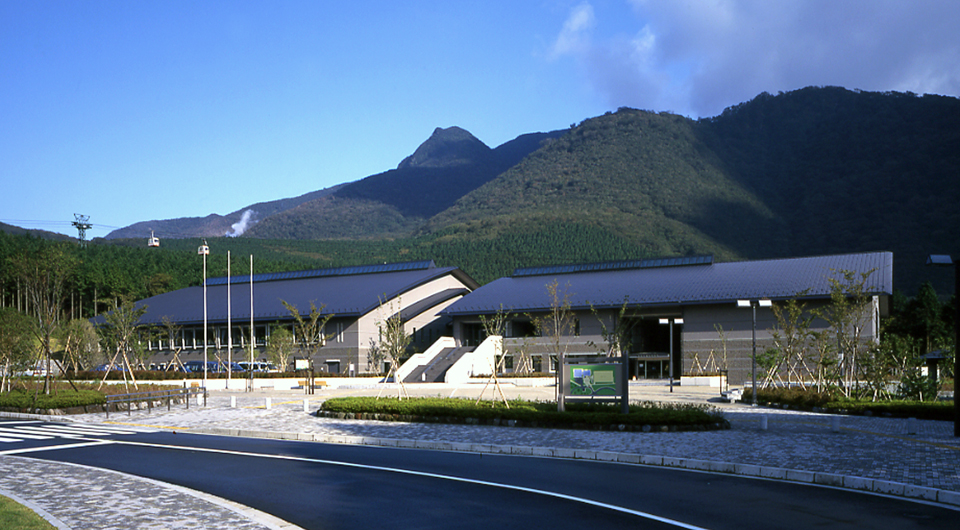

加東市滝野総合公園体育館スカイピア

屋根形状図

規格

  • 有効幅:455mm
  • 勾配:
    • 3/100以上(長尺の場合)
    • 5/100以上(定尺の場合)
  • 曲げ半径:20m以上
    (詳しくはお問い合わせください。)

※有効長さについてはお問い合わせください。

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系(アルミ不可)0.4~0.45mm(裏貼:有・無可)
    • 防水材(防水シート可)・ポリスチレンフォーム100mm以下
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔565mm以下
    • 梁間3700mm以下
  • FP030RF-1852(1)〜(15)(断熱システム)
    • 鋼板系・ステンレス系 0.4~0.45mm・アルミ系0.7mm(裏貼:有・無可)
    • 防水材(防水シート可)・ポリスチレンフォーム100mm以下
    • 木毛セメント板25~50mm
    • C型鋼(100×50×20×2.3)要耐火被覆
    • 梁間 構造計算上、安全な寸法

耐風圧性能

  • 4600Pa[4.6kN/㎡]

※(財)建材試験センターにおける試験値
(鋼板系:0.4mm・母屋ピッチ606mm・有効幅455mm)

断熱性能(熱貫流率)

  • 0.363W/(㎡・K)[0.312kcal/(㎡ h℃)]

※元旦ユ鋼システム・鉄骨仕様・メッシュ仕様

Point

経済的な構成と
豊富なバリエーション

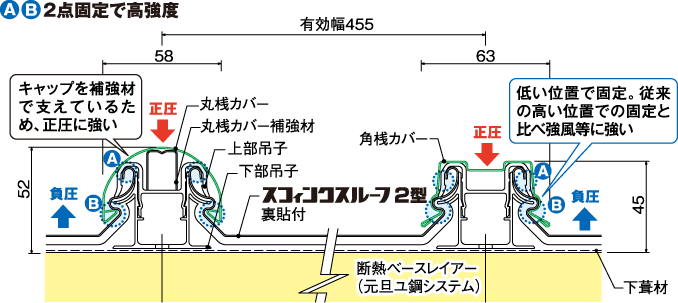

丸桟・角桟2タイプの形状から選べる瓦棒葺き屋根は、独自のハゼ形状で耐風圧性能・水密性能ともに高い機能を備えています。角桟タイプは屋根に穴をあけることなく太陽光パネルの設置が可能。屋根形状に合わせた専用パネルで屋根一体型と変わらない美しい納まりに。完全嵌合式ワンタッチ施工、定尺・長尺の両対応可能です。

断面図

材質・板厚

材質板厚(mm)
カラーアルミ・フッ素アルミ0.7
銅板0.4
カラーステンレス・フッ素ステンレス0.45
フッ素ガルバリウム鋼板0.45
カラーガルバリウム鋼板0.4

※板厚0.45mmは、経済的な当社オリジナル製品です。

その他の材質・板厚については多少納期を必要とします。ご相談ください。

Idea+

屋根材に合わせたモジュールで美しい納め

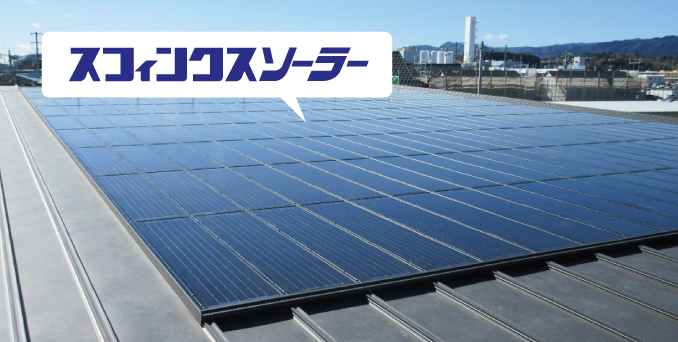

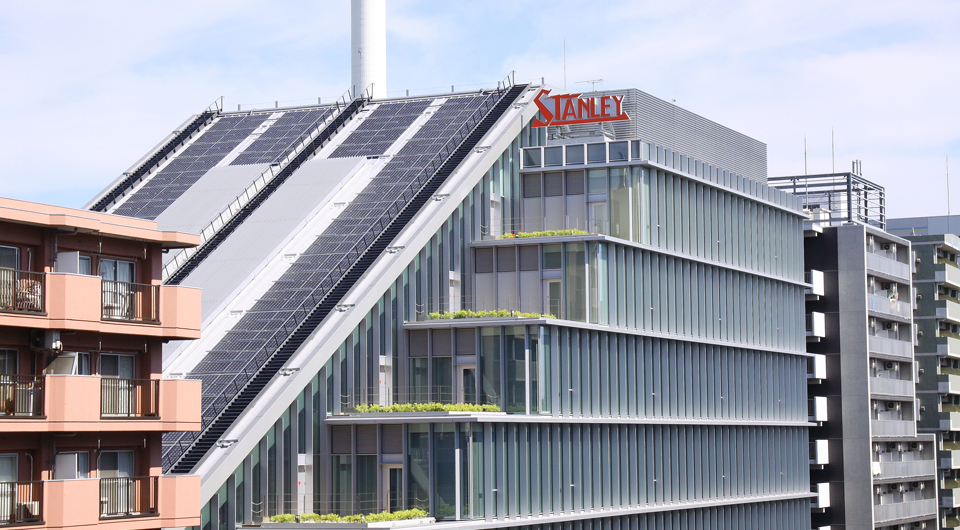

専用太陽光パネル「スフィンクスソーラー」を設置

高断熱仕様をご提案

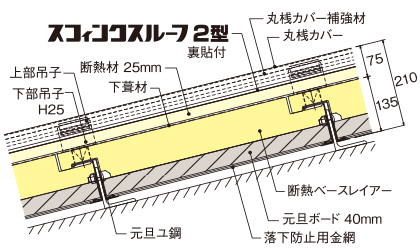

1. 断熱材(H25)+ユ鋼システム

元旦ユ鋼システムの断熱性能に更に断熱材25mmを加える仕様です。

断熱性能(熱貫流率)

0.291W/(㎡・K)[0.251kcal/(㎡ h℃)]

※元旦ユ鋼システム・鉄骨仕様・メッシュ仕様・断熱材25mm

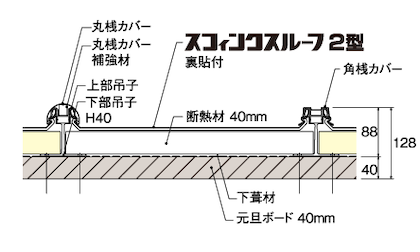

2. 断熱材(H40)

吊子の足の長さを変えることにより、断熱材を入れられ、高断熱仕様に対応します。

断熱性能(熱貫流率)

0.629W/(㎡・K)[0.541kcal/(㎡ h℃)]

※鉄骨仕様・断熱材40mm仕様

PASTEM-2 吸音断熱直天井システムはこちら

Idea+

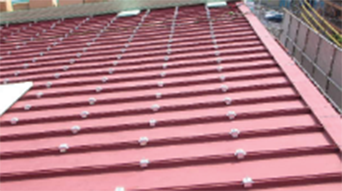

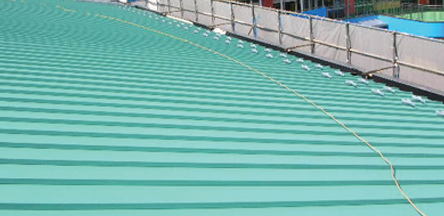

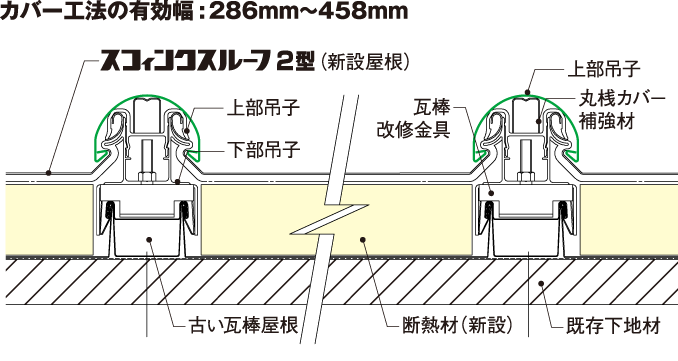

古い金属瓦棒屋根と新しい屋根の間に「断熱材」を敷設する高断熱改修

※断熱材の厚みは瓦棒の高さに合わせて選定します。

Idea+

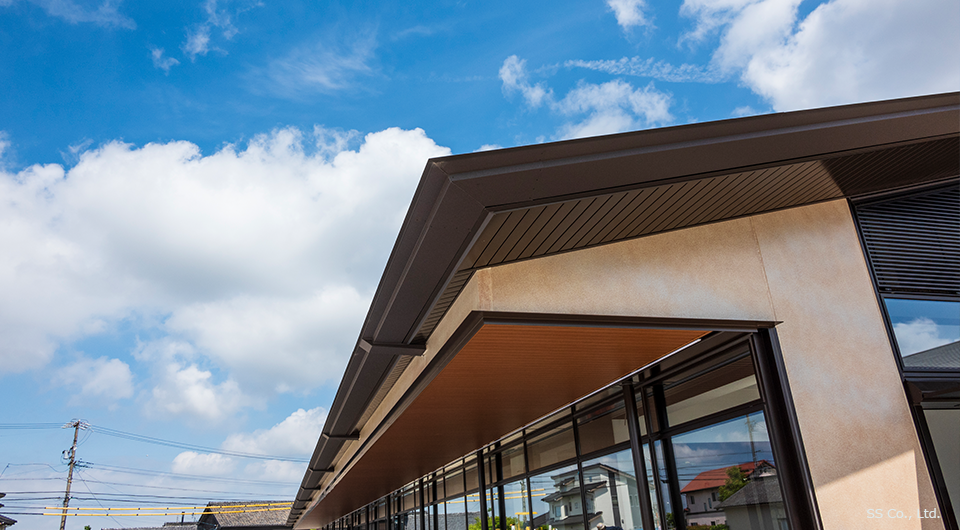

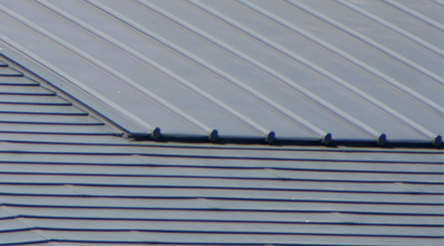

腰葺き屋根の意匠としても使用可能

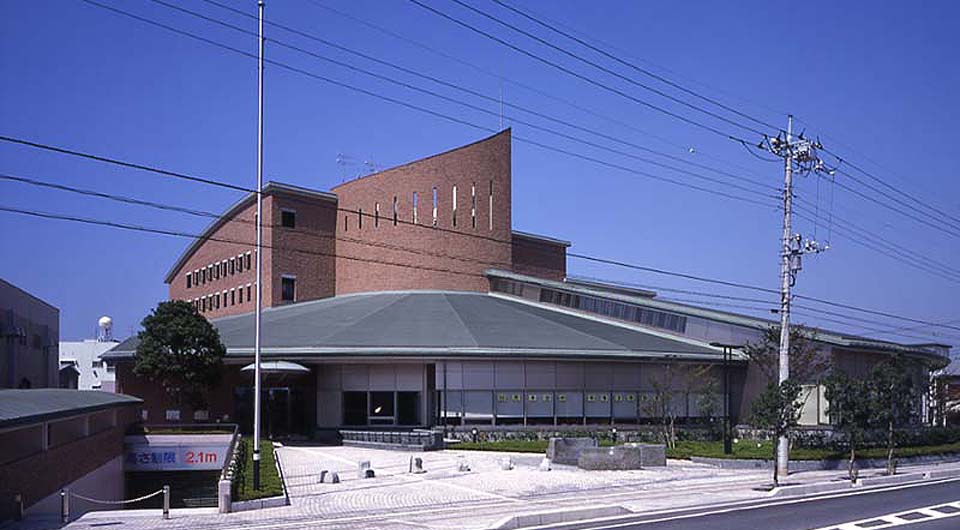

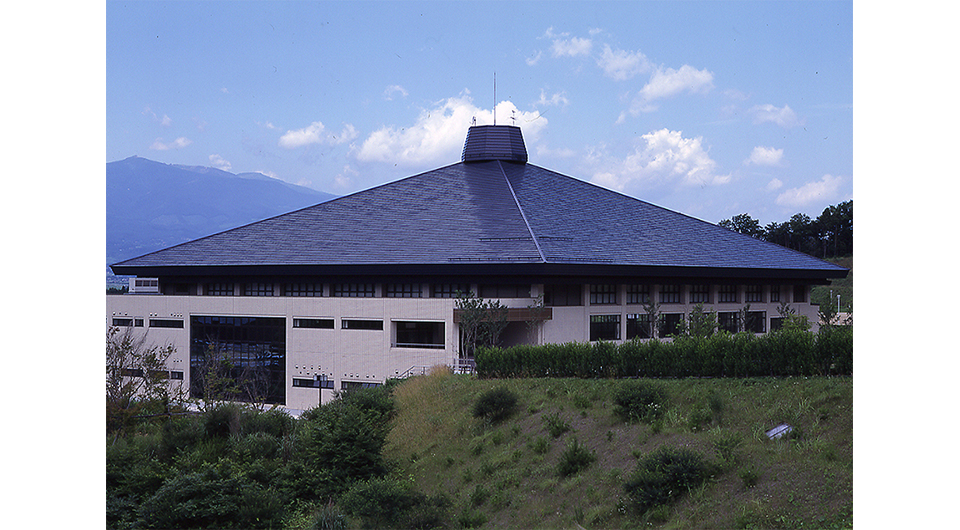

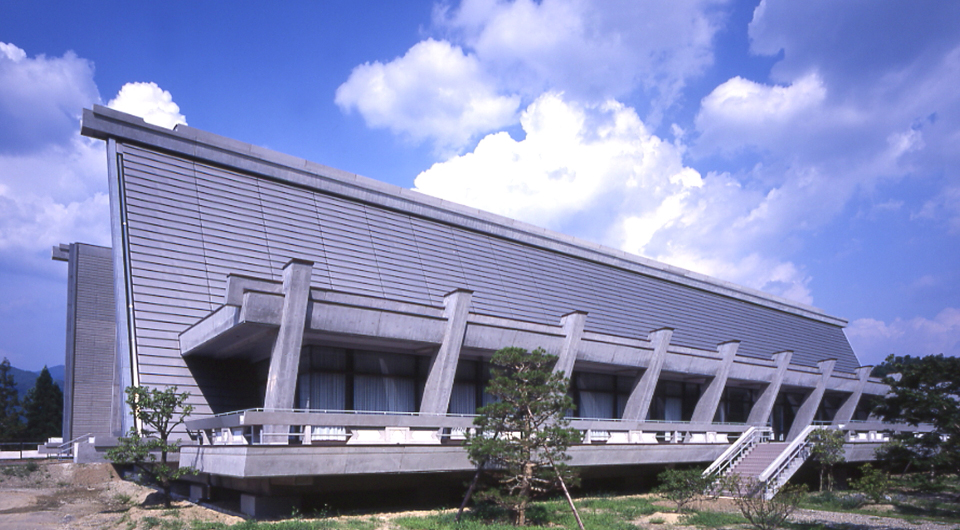

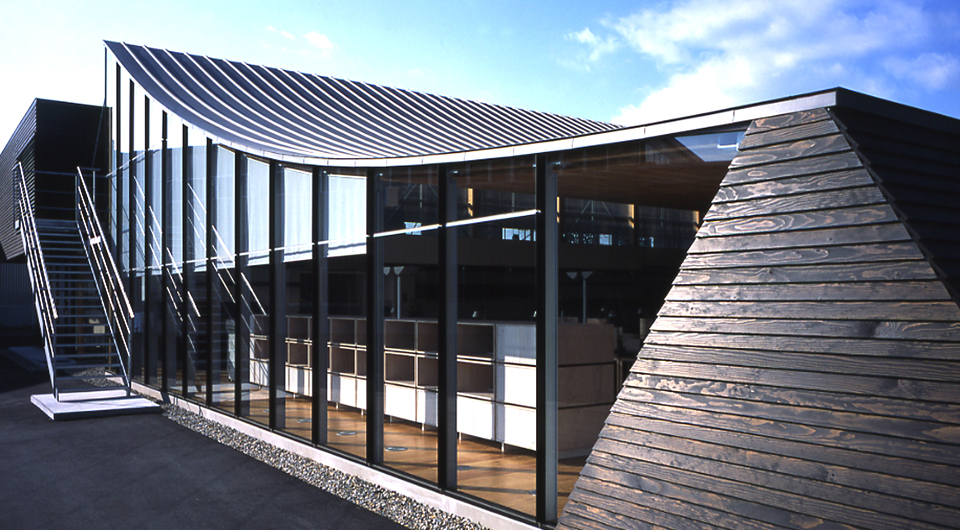

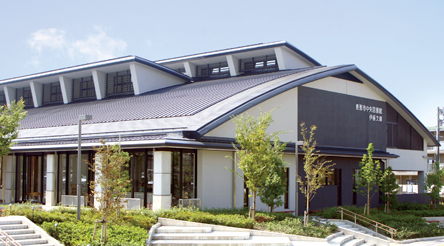

恵那市中央図書館
丸桟屋根を意匠として使用

CAD データ

スフィンクスルーフ2型/ディテール一式 丸桟カバー
DXF JWW PDF
スフィンクスルーフ2型/ディテール一式 丸桟カバー(断熱H25mm)
DXF JWW PDF
スフィンクスルーフ2型/ディテール一式 丸桟カバー木造(断熱H40mm 内樋あり)
DXF JWW PDF
スフィンクスルーフ2型/ディテール一式 丸桟カバー木造(断熱H40mm 内樋なし)
DXF JWW PDF
スフィンクスルーフ2型/ディテール一式 角桟カバー
DXF JWW PDF
スフィンクスルーフ2型/ディテール一式 角桟カバー(断熱H25mm)
DXF JWW PDF
スフィンクスルーフ2型/ディテール一式 角桟カバー木造(断熱H40mm 内樋あり)
DXF JWW PDF
スフィンクスルーフ2型/ディテール一式 角桟カバー木造(断熱H40mm 内樋なし)
DXF JWW PDF

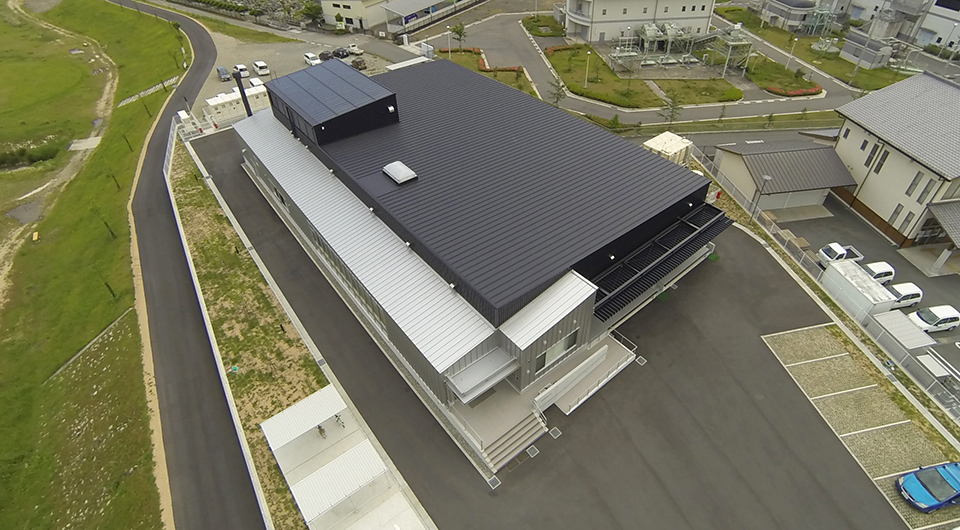

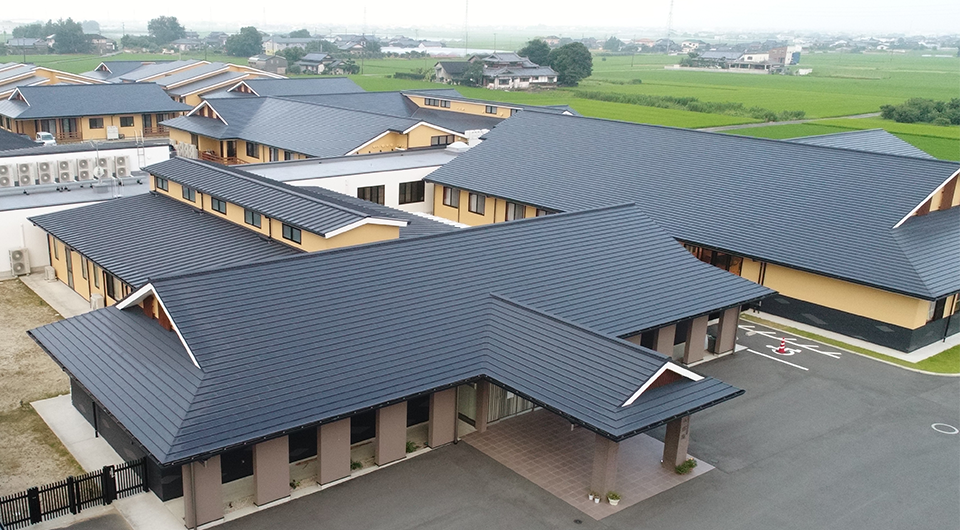

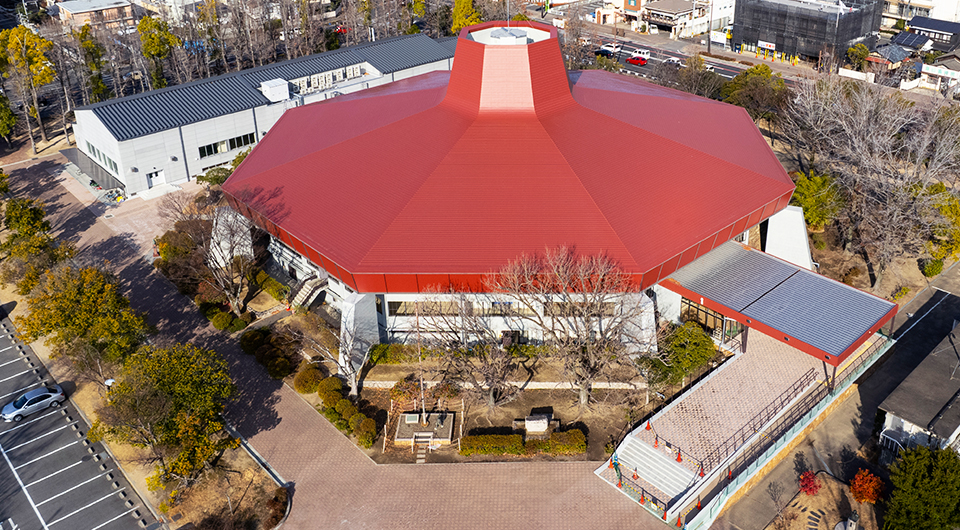

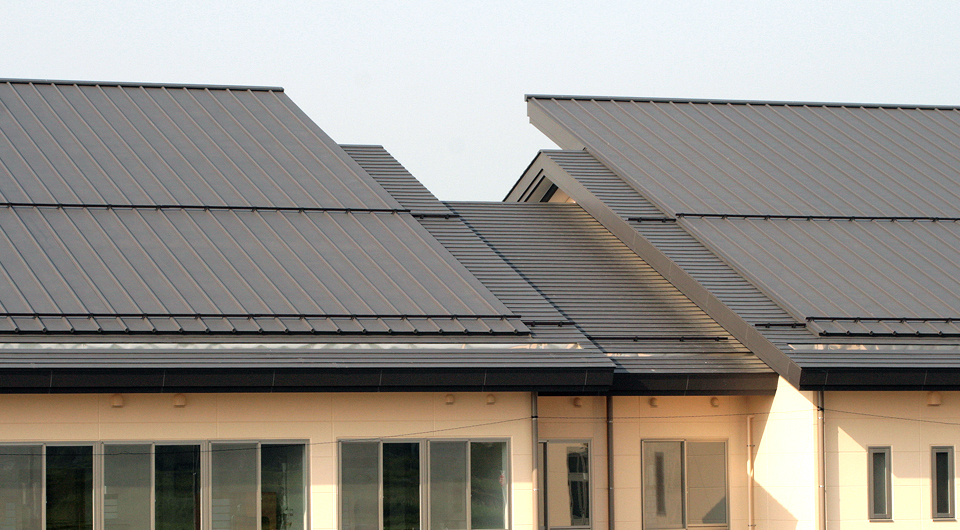

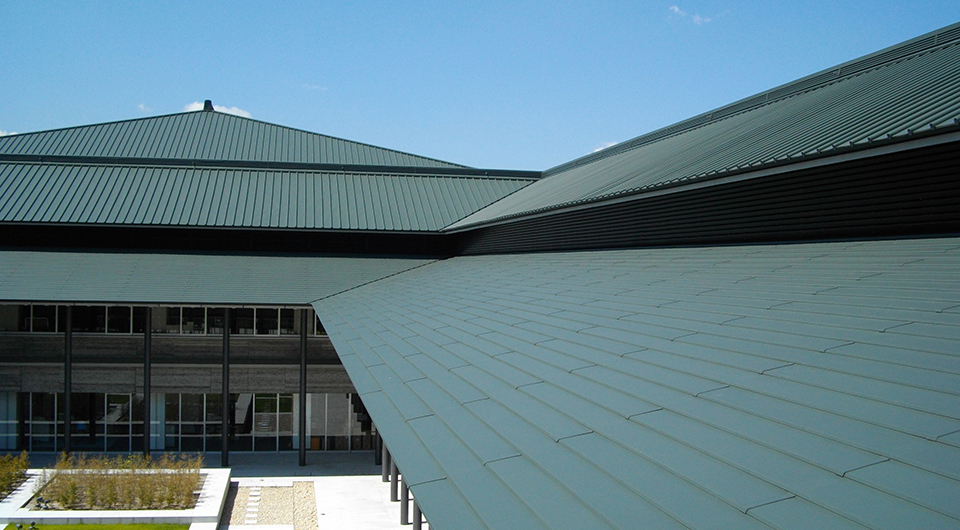

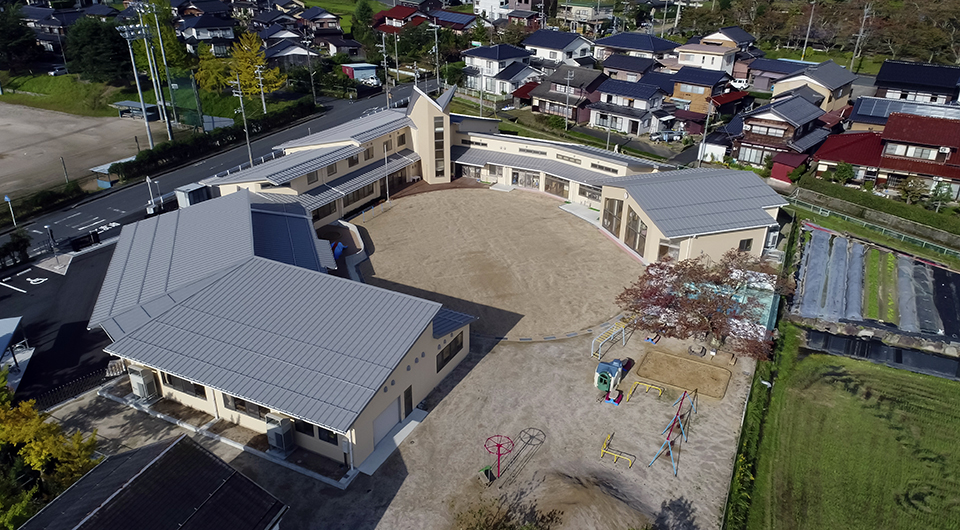

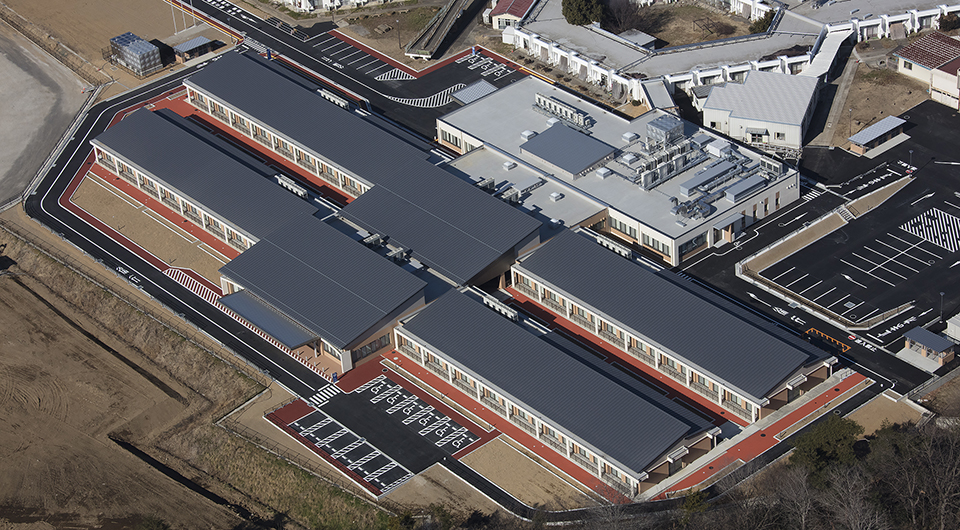

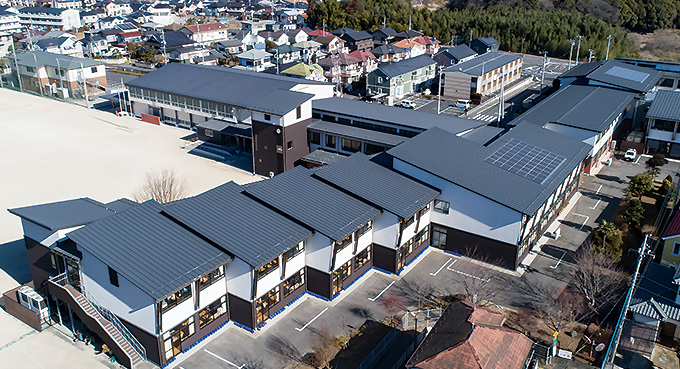

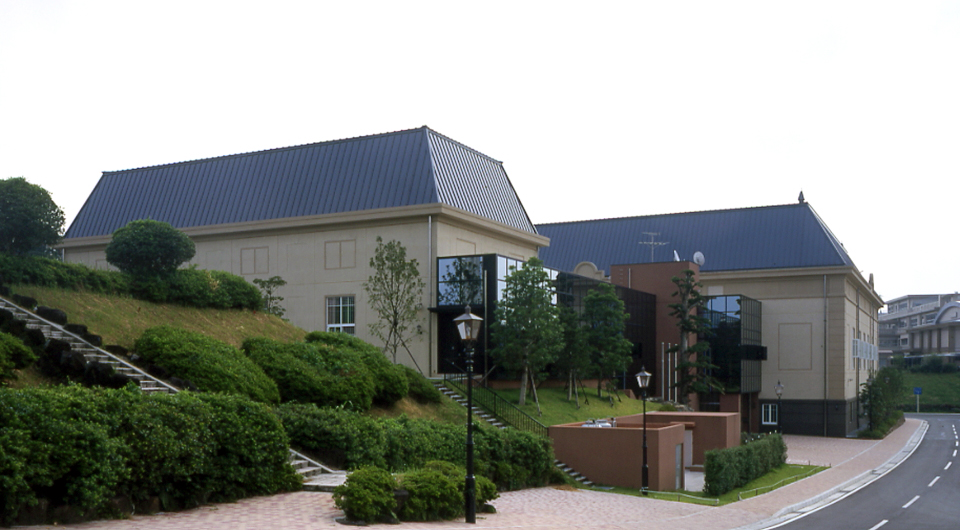

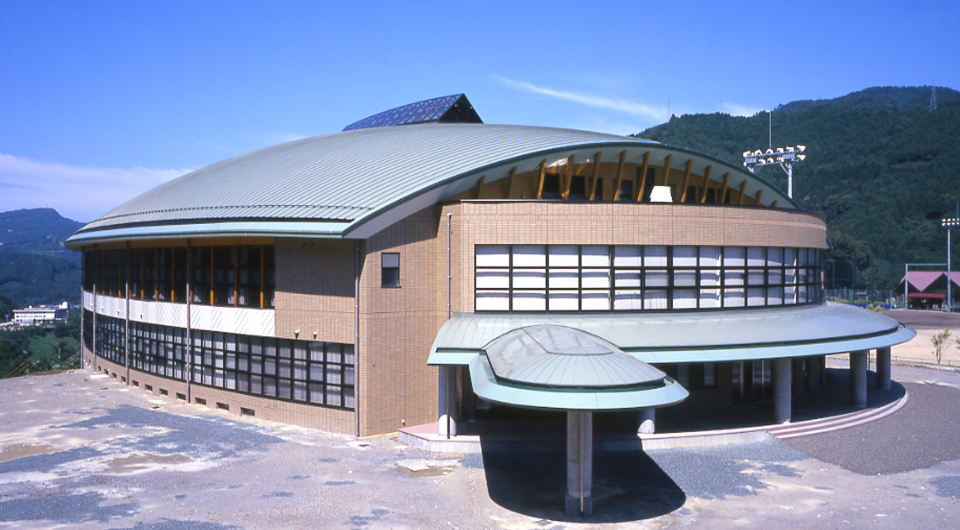

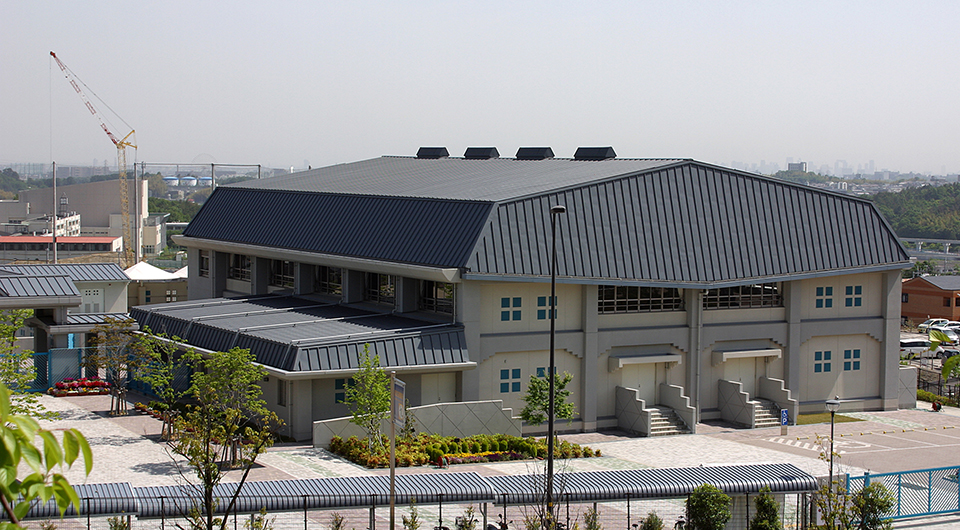

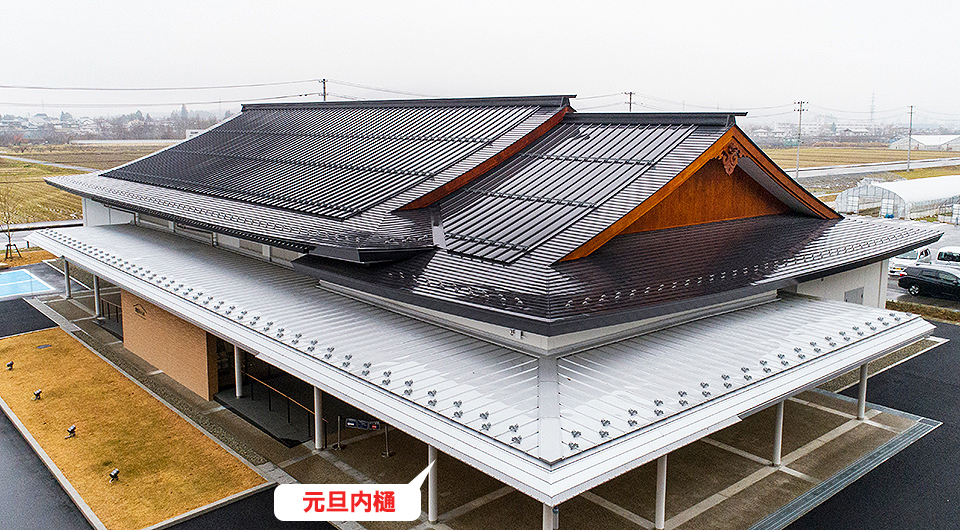

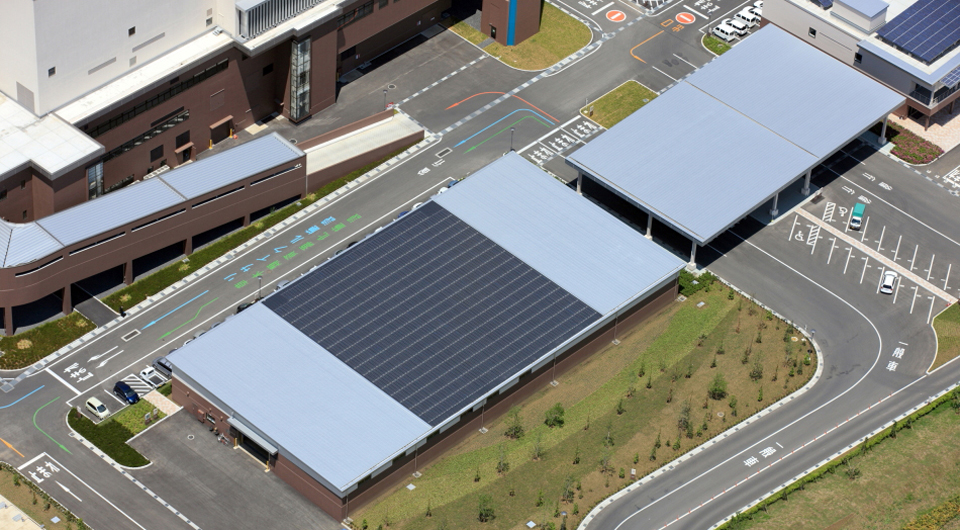

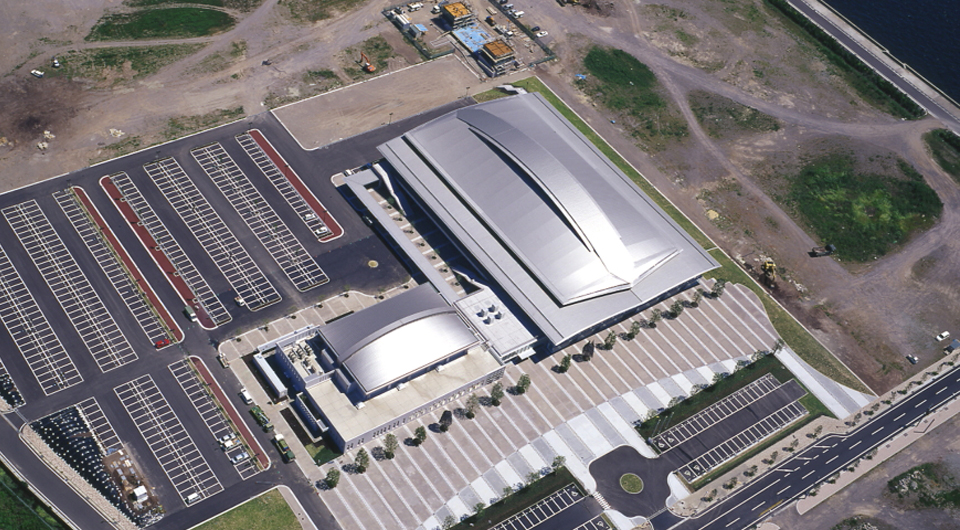

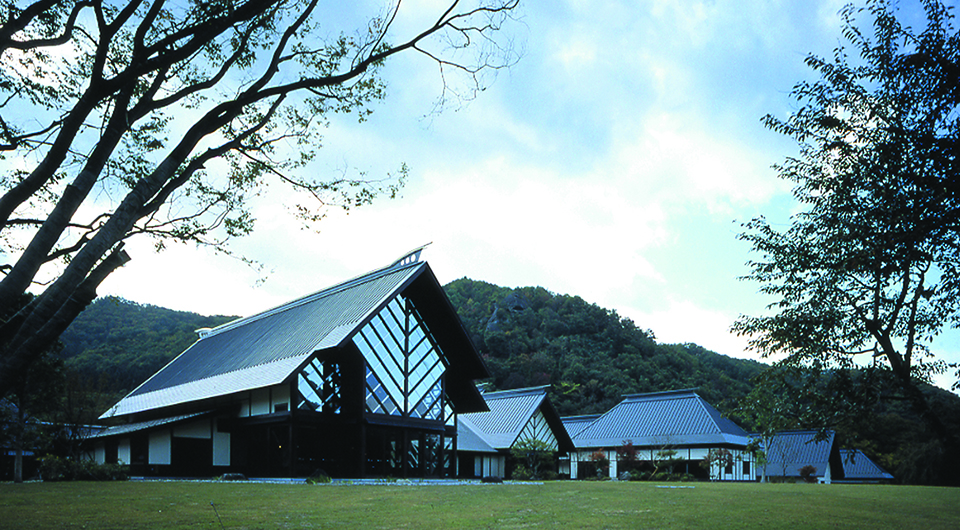

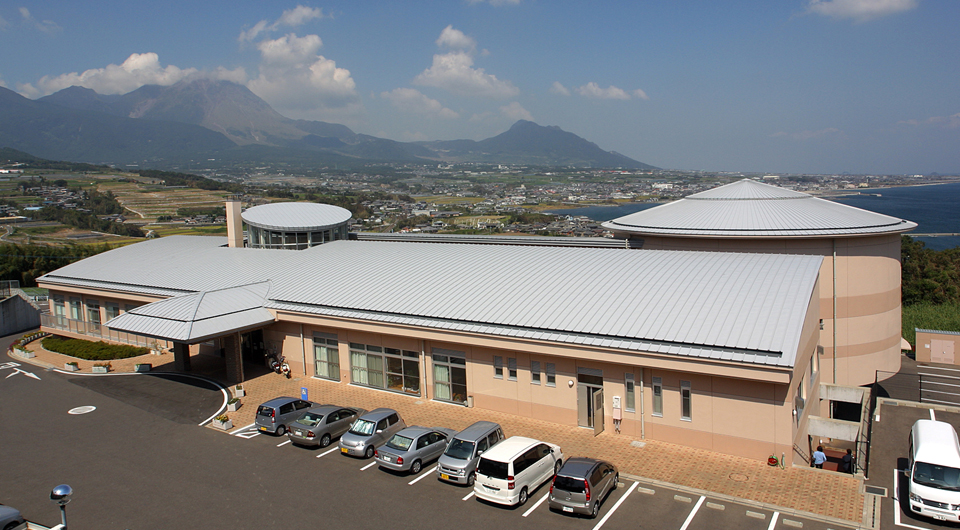

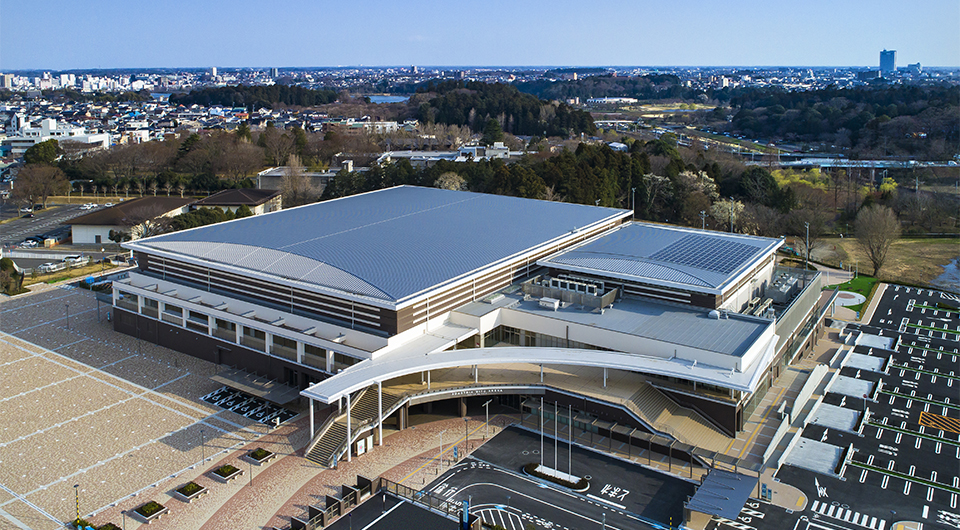

この製品の施工事例
