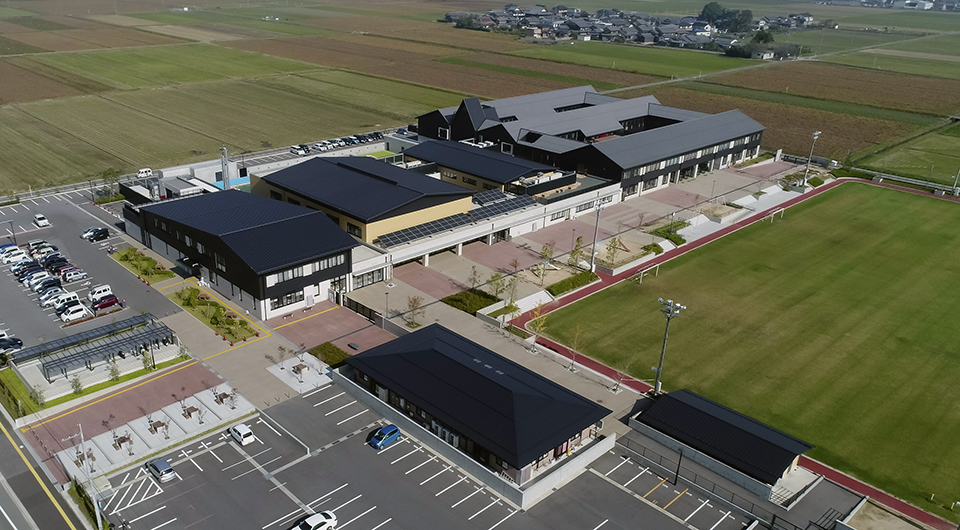

  • 後載せソーラー
  • 定尺工法

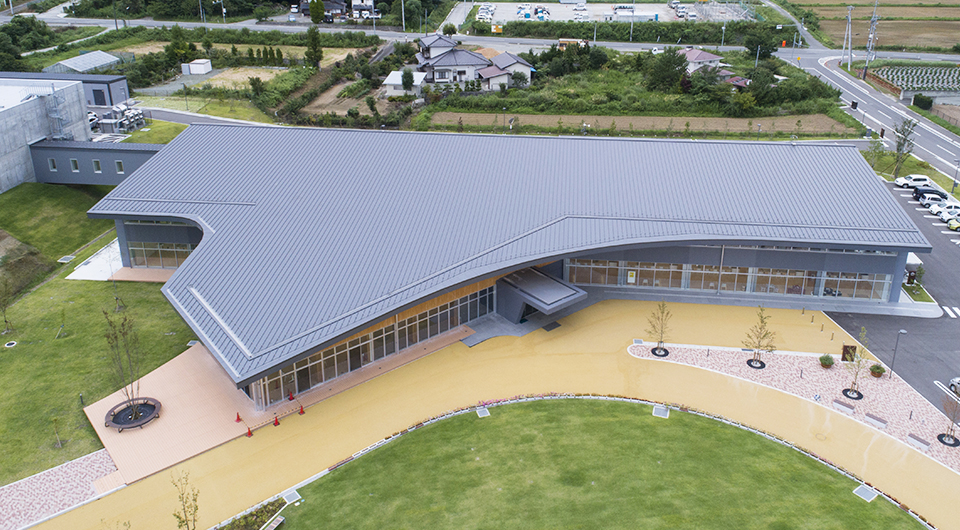

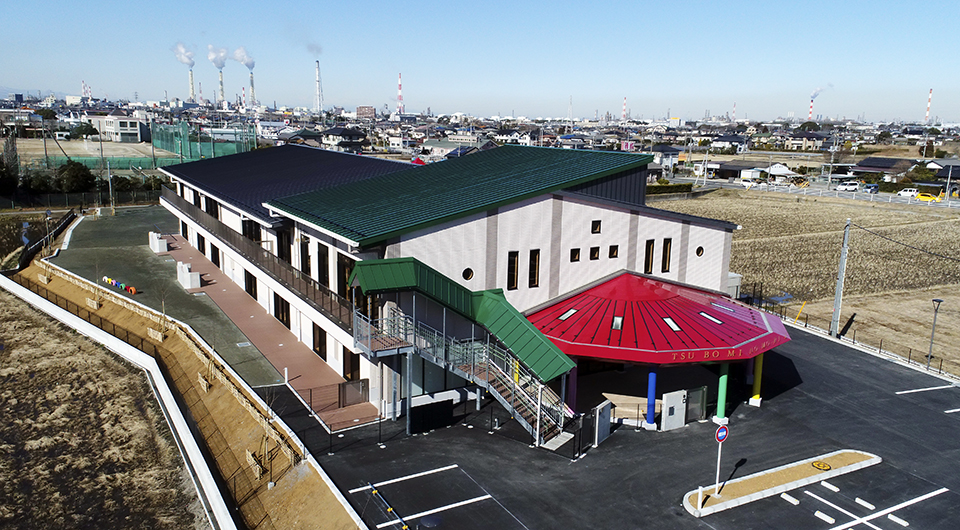

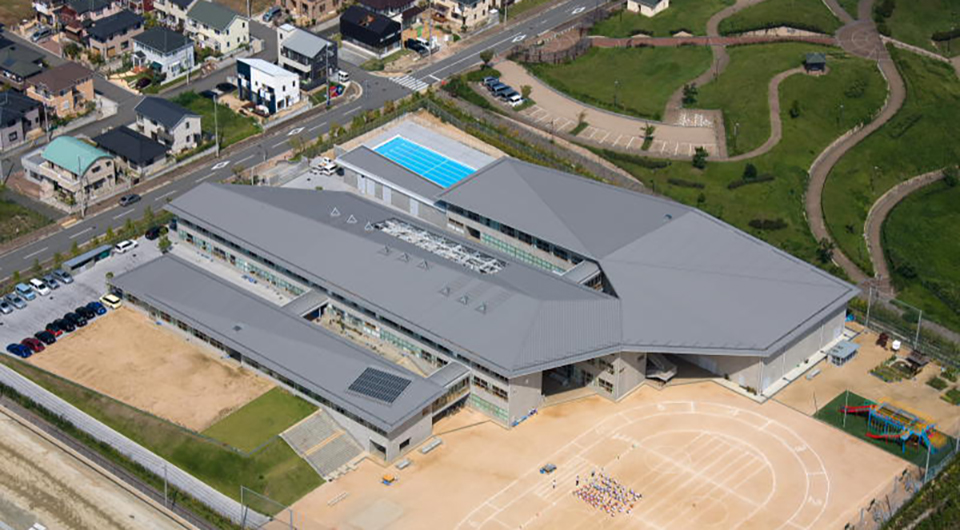

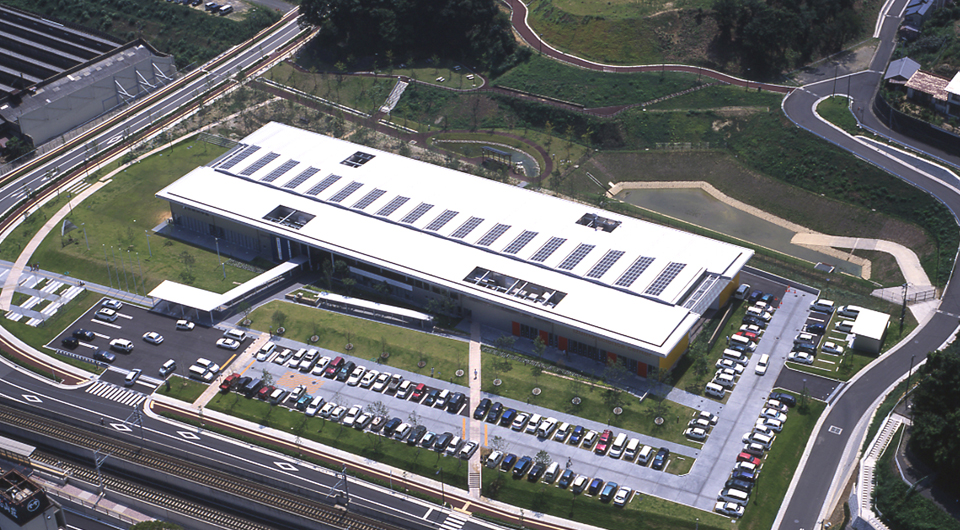

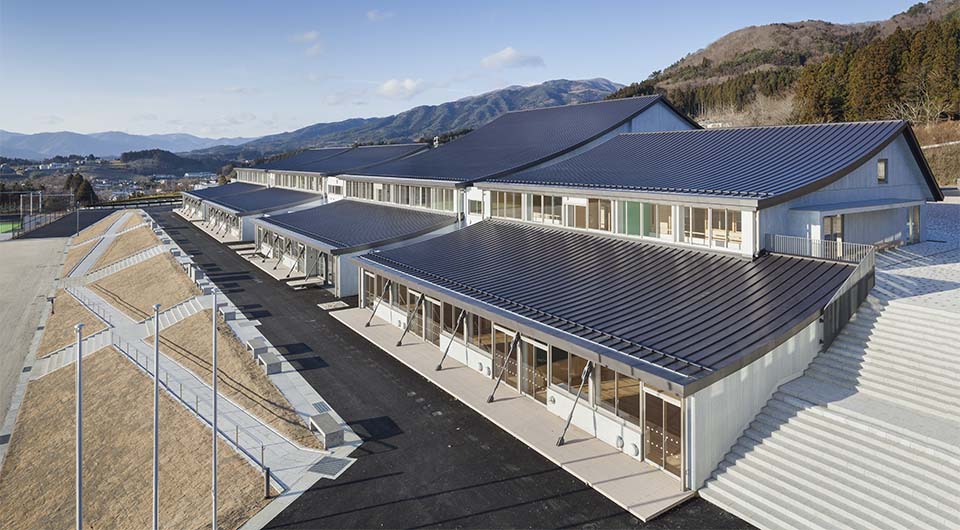

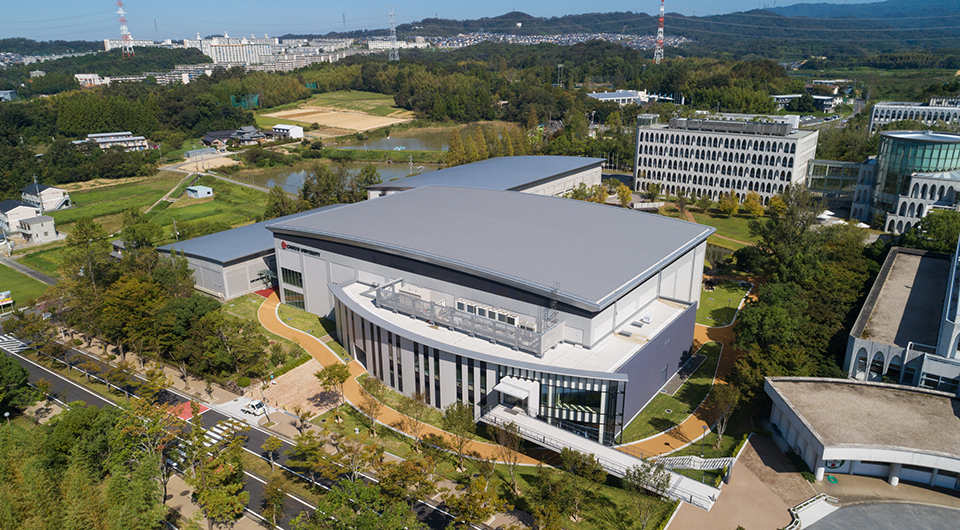

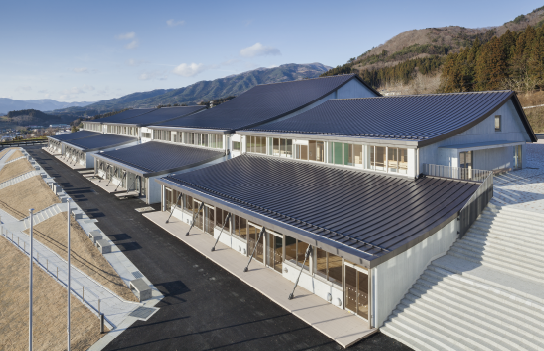

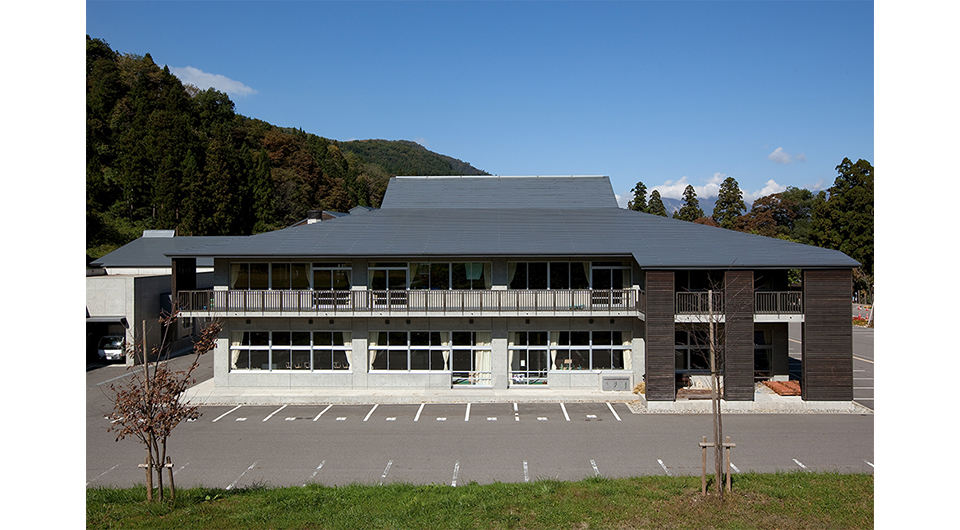

陸前高田市立高田東中学校

屋根形状図

規格

  • 有効幅:430mm
  • 勾配:3/100以上
  • 曲げ半径:20m以上
    (詳しくはお問い合わせください。)

※有効長さについてはお問い合わせください。

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系(アルミ不可)0.4~0.45mm(裏貼:有・無可)
    • 防水材(防水シート可)・ポリスチレンフォーム100mm以下
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔565mm以下
    • 梁間3700mm以下
  • FP030RF-1852(1)〜(15)(断熱システム)
    • 鋼板系・ステンレス系 0.4~0.45mm・アルミ系0.7mm(裏貼:有・無可)
    • 防水材(防水シート可)・ポリスチレンフォーム100mm以下
    • 木毛セメント板25~50mm
    • C型鋼(100×50×20×2.3)要耐火被覆
    • 梁間 構造計算上、安全な寸法

耐風圧性能

  • 4600Pa[4.6kN/㎡]

※(財)建材試験センターにおける試験値
(鋼板系:0.4mm・母屋ピッチ606mm・有効幅430mm)

断熱性能(熱貫流率)

  • 0.261W/(㎡・K)[0.225kcal/(㎡ h℃)]

※元旦ユ鋼システム・鉄骨仕様・メッシュ仕様・断熱材40mm(高断熱仕様)

Point

キャップに裏貼りを施し、水密性をアップ

キャップに裏貼りを施すことで結露を抑え、水の浸入を防ぎ更に高い水密性を発揮します。独自のハゼ形状により施工性が向上、定尺と長尺の両対応が可能です。

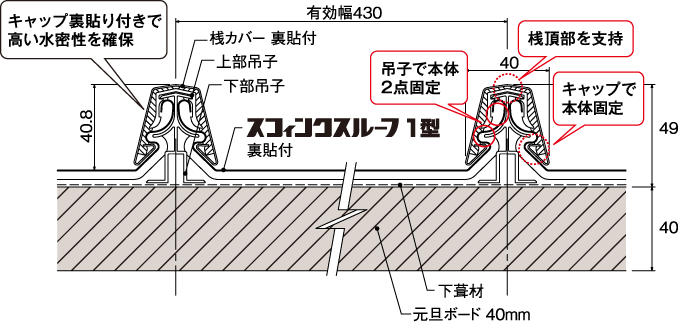

断面図

材質・板厚

材質板厚(mm)
カラーアルミ・フッ素アルミ0.7
銅板0.4
カラーステンレス・フッ素ステンレス0.45
フッ素ガルバリウム鋼板0.45
カラーガルバリウム鋼板0.4

※板厚0.45mmは、経済的な当社オリジナル製品です。

その他の材質・板厚については多少納期を必要とします。ご相談ください。

高断熱仕様


CAD データ

スフィンクスルーフ1型/ディテール一式
DXF JWW PDF
