  • 後載せソーラー
  • 有効幅可変

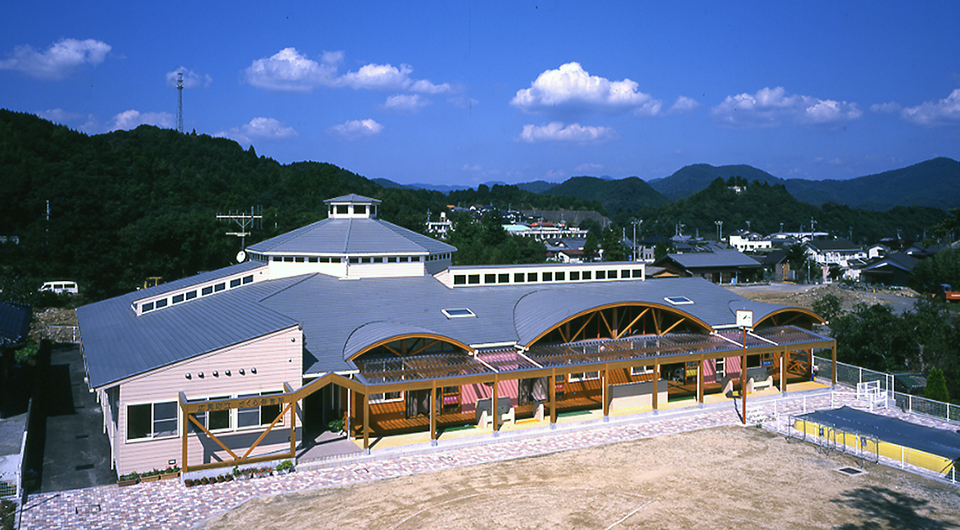

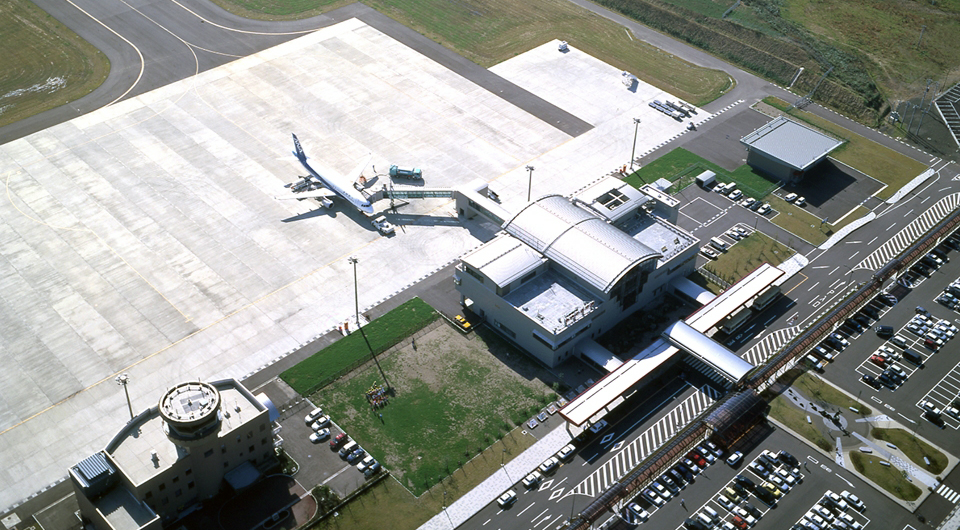

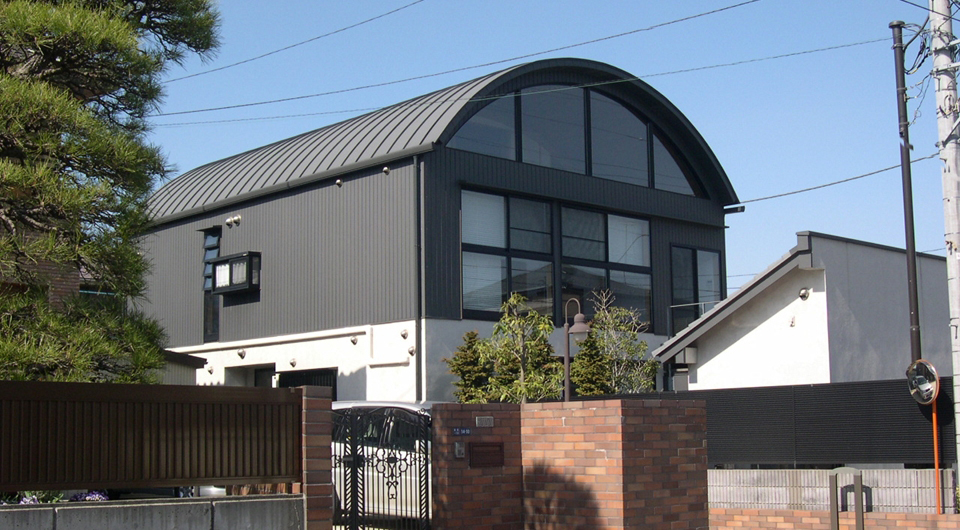

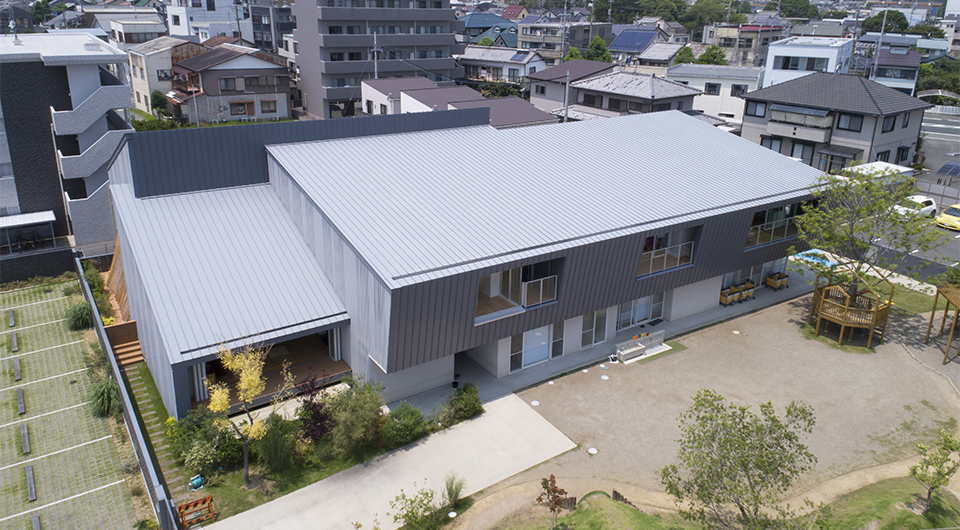

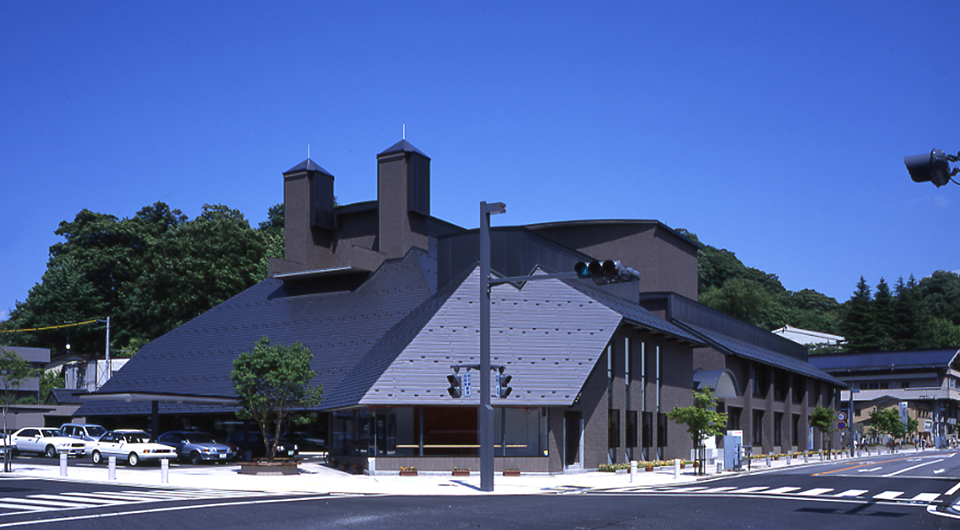

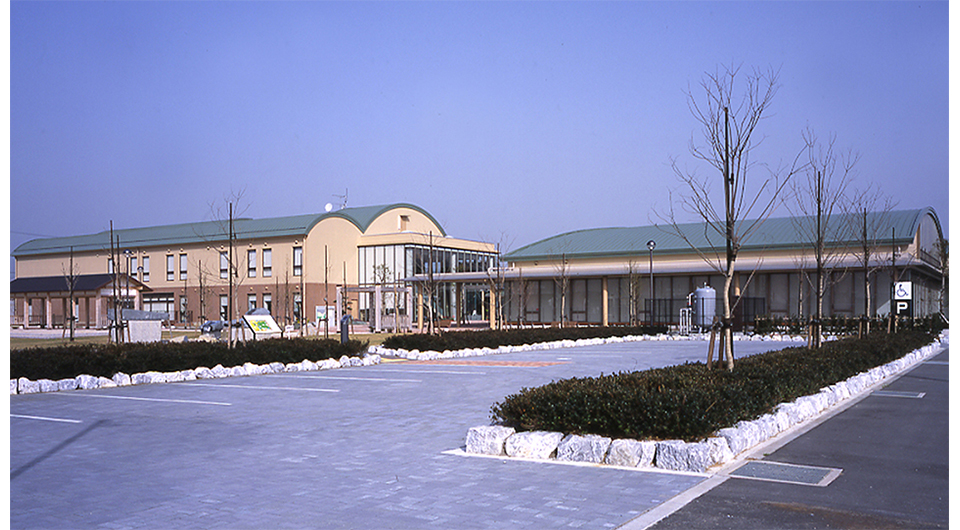

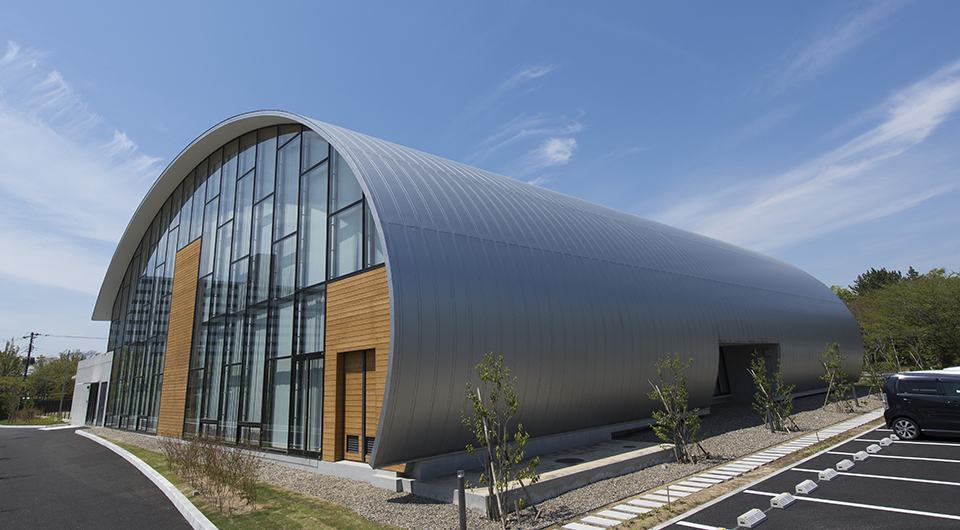

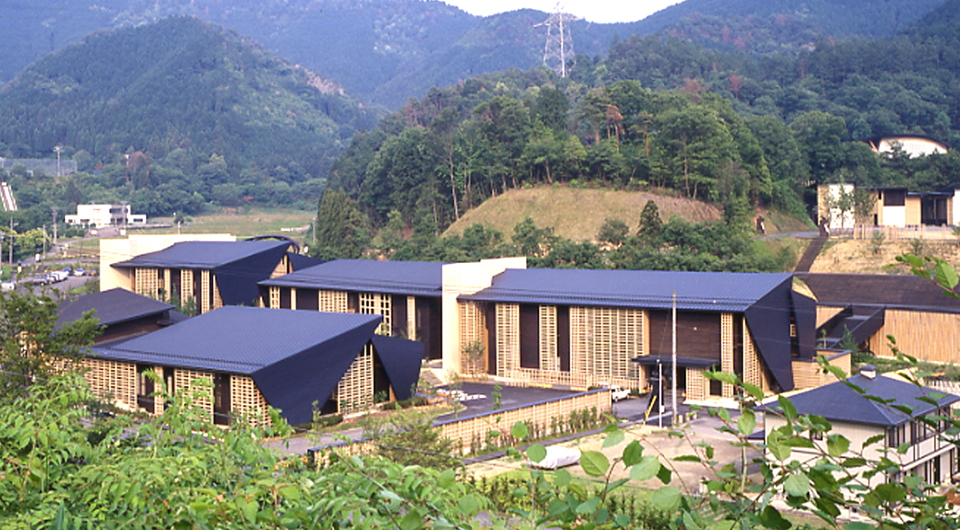

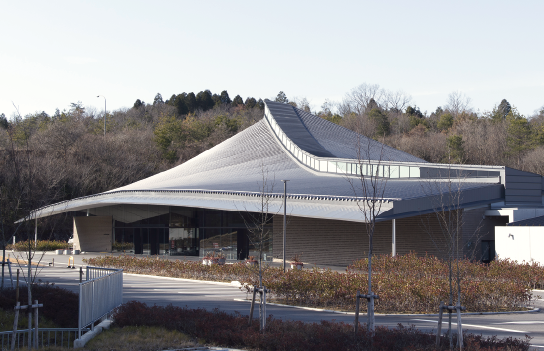

多治見市火葬場 華立やすらぎの杜

屋根形状図

※お問い合わせください。

規格

  • 勾配:3/100以上
  • 曲げ半径:1.5m以上
    (詳しくはお問い合わせください。)

※有効長さについてはお問い合わせください。

※ハゼ高H50の曲げ半径はお問い合わせください。

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系(アルミ不可)0.4~0.5mm(裏貼:有・無可)
    • 防水材(防水シート可)・ポリスチレンフォーム100mm以下
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔565mm以下
    • 梁間3700mm以下
  • FP030RF-1852(1)〜(15)(断熱システム)
    • 鋼板系・ステンレス系 0.4~0.5mm(裏貼:有・無可)・アルミ系0.7mm(裏貼:有・無可)
    • 防水材(防水シート可)・ポリスチレンフォーム100mm以下
    • 木毛セメント板25~50mm
    • C型鋼(100×50×20×2.3)要耐火被覆
    • 梁間 構造計算上、安全な寸法

断熱性能(熱貫流率)

  • 2.322W/(㎡・K)[1.997kcal/(㎡ h℃)]

※鉄骨仕様

Point

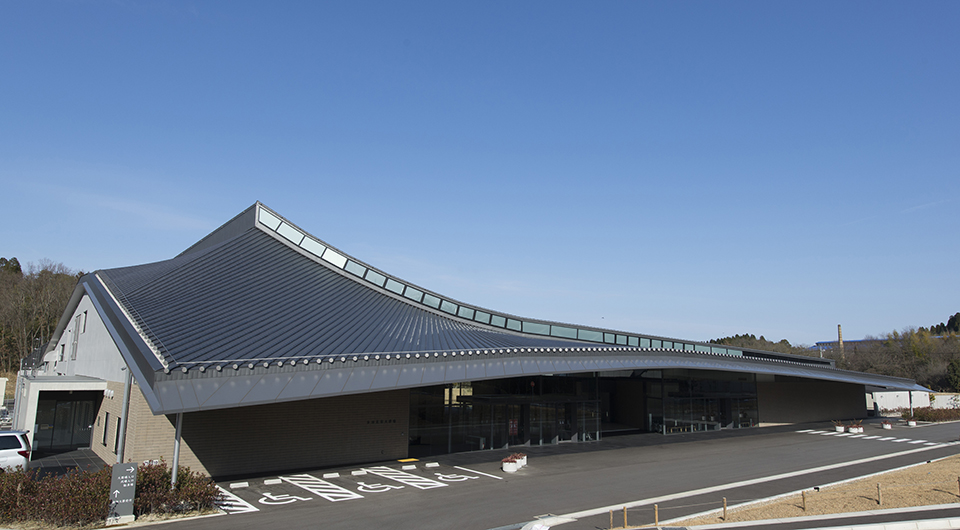

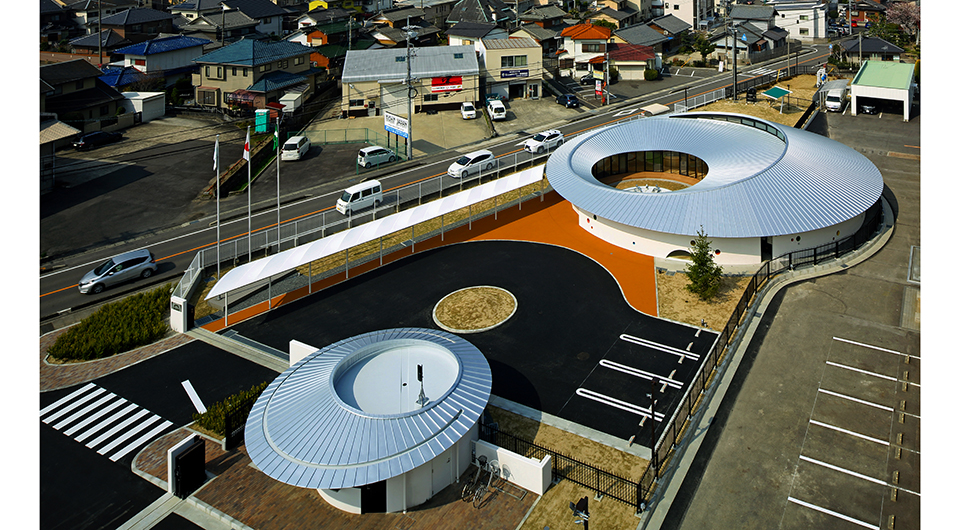

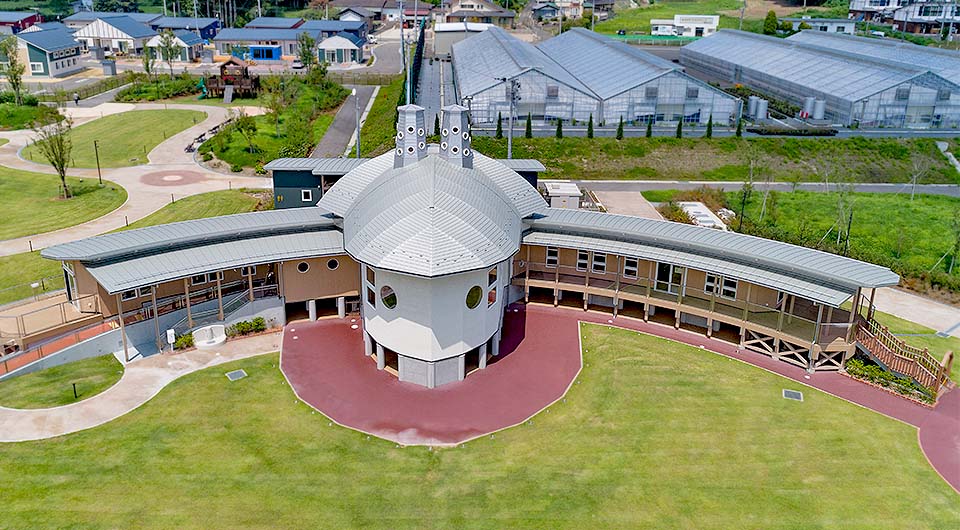

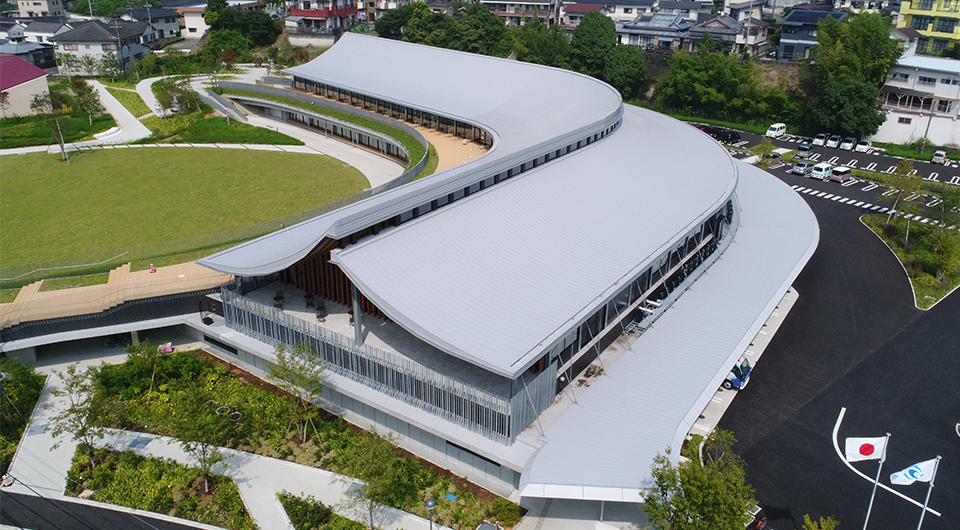

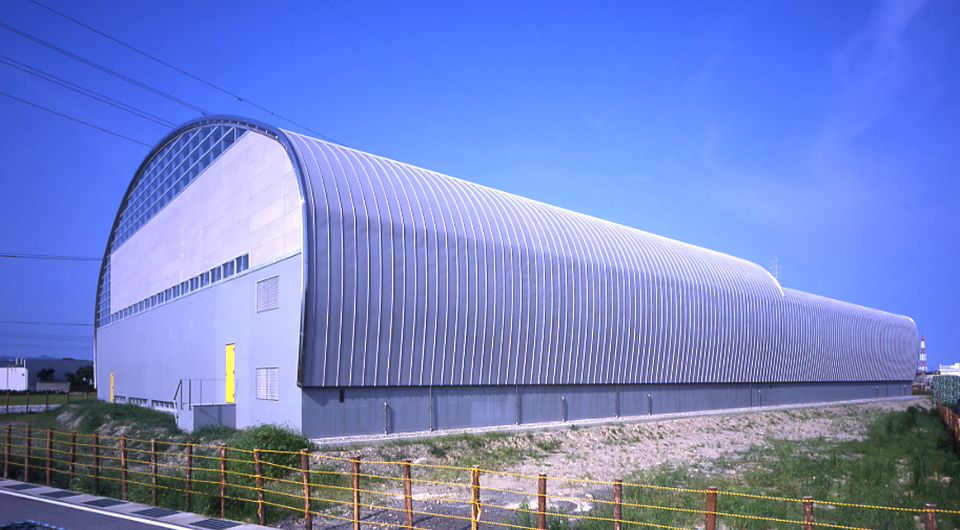

曲げ半径1.5m以上に対応

小曲面に対応し細桟のスッキリした意匠はヴォールト屋根・テーパー屋根など個性的な屋根をつくります。
桟の山高を変えられるので意匠の幅が広がります。

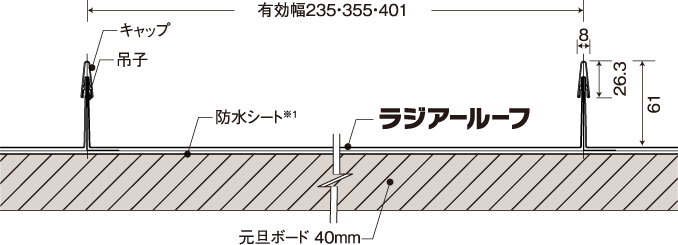

断面図

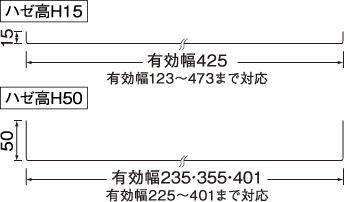

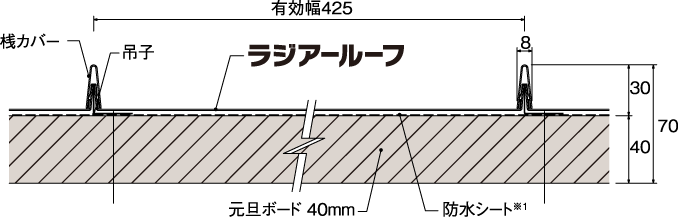

意匠バリエーション(ハゼ高H50)

※1 防水シート2mmは必須です。

材質・板厚

材質板厚(mm)
カラーアルミ・フッ素アルミ0.7
銅板0.4
カラーステンレス・フッ素ステンレス0.45
フッ素ガルバリウム鋼板0.45
カラーガルバリウム鋼板0.4

※板厚0.45mmは、経済的な当社オリジナル製品です。

その他の材質・板厚については多少納期を必要とします。ご相談ください。

CAD データ

ラジアールーフ/ディテール一式
DXF JWW PDF
