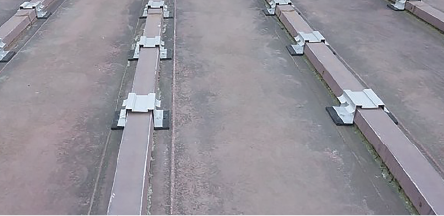

  • 後載せソーラー
  • 有効幅可変

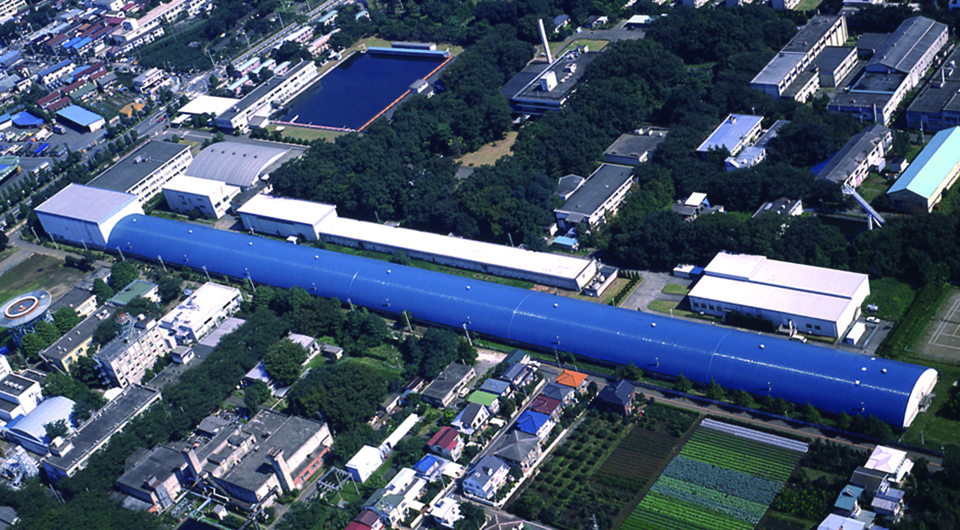

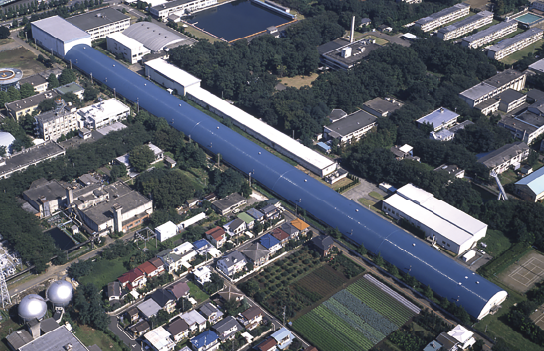

運輸省船舶技研研究所

屋根形状図

規格

  • 有効幅:316〜488mm
  • 勾配:3/100以上
  • 曲げ半径:20m以上
    (詳しくはお問い合わせください。)

※有効長さについてはお問い合わせください。

Point

古い屋根を剥がさず上からカバー

既存の瓦棒屋根に合わせて有効幅が変更可能。既存屋根を剥がさないカバー工法での改修は、工期短縮・コスト削減につながります。完全嵌合式のため、水密性・耐風圧性能に優れ、かまぼこ屋根等の曲面屋根にも対応可能です。

断面図

材質・板厚

材質板厚(mm)
カラーアルミ・フッ素アルミ0.7
銅板0.4
カラーステンレス・フッ素ステンレス0.45
フッ素ガルバリウム鋼板0.45
カラーガルバリウム鋼板0.4

※板厚0.45mmは、経済的な当社オリジナル製品です。

その他の材質・板厚については多少納期を必要とします。ご相談ください。

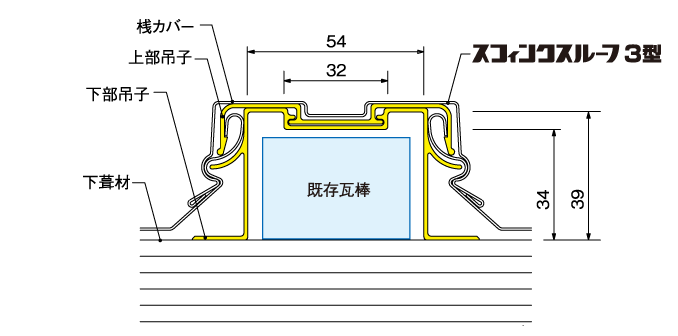

古い屋根寸法に対応カバー工法

既存瓦棒にかぶせるだけで改修ができるため、工期を短縮し、美しく納めることができます。

※高さは下葺材表面からの寸法

CAD データ

スフィンクスルーフ3型/ディテール一式
DXF JWW PDF

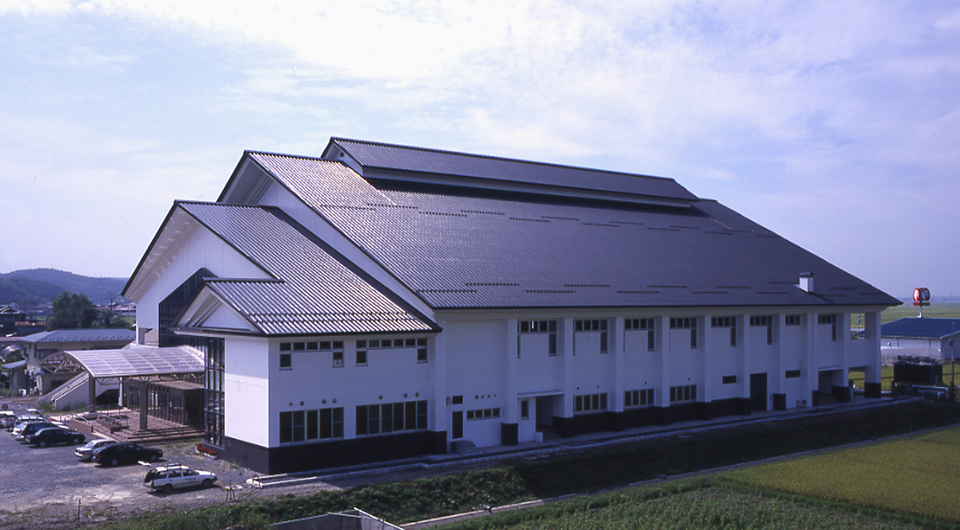

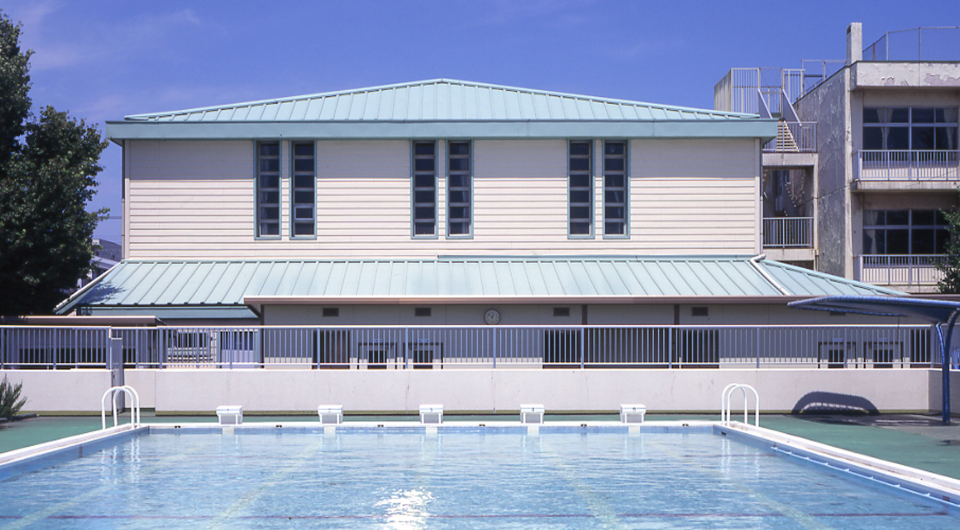

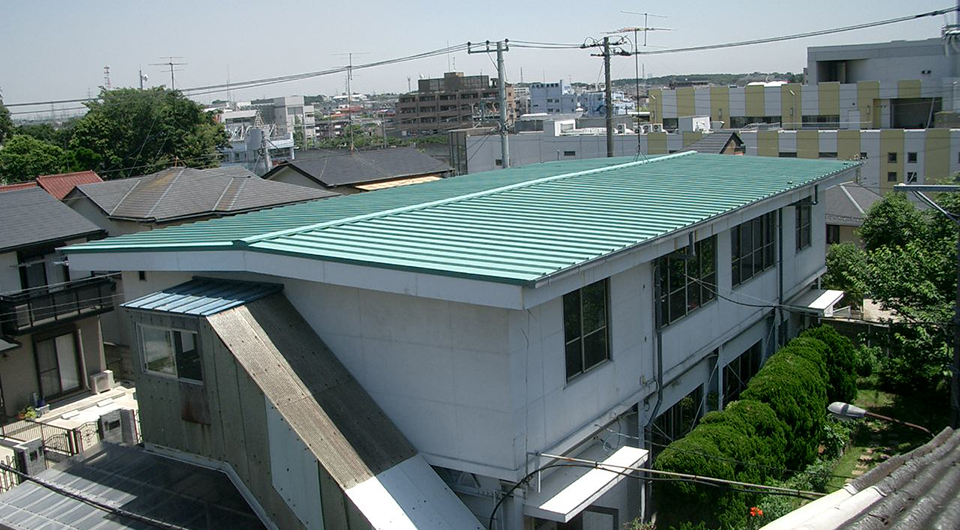

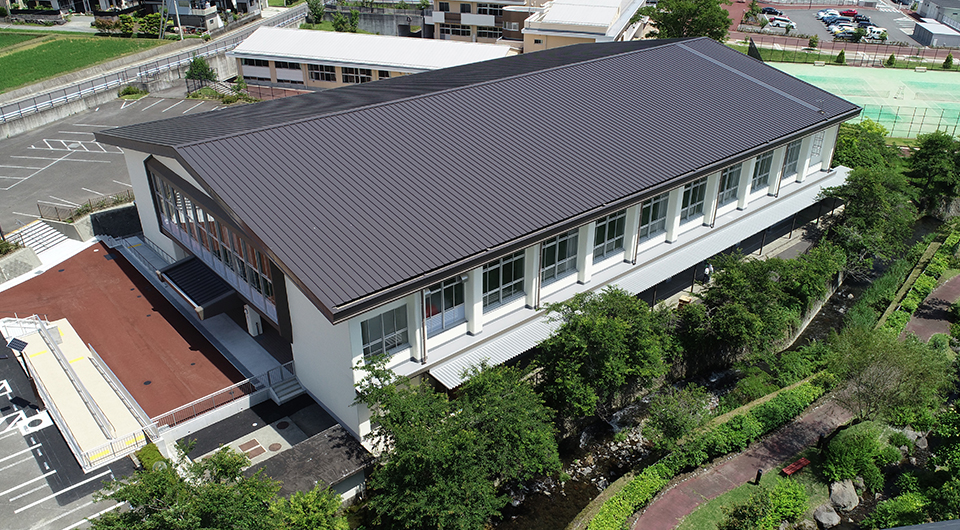

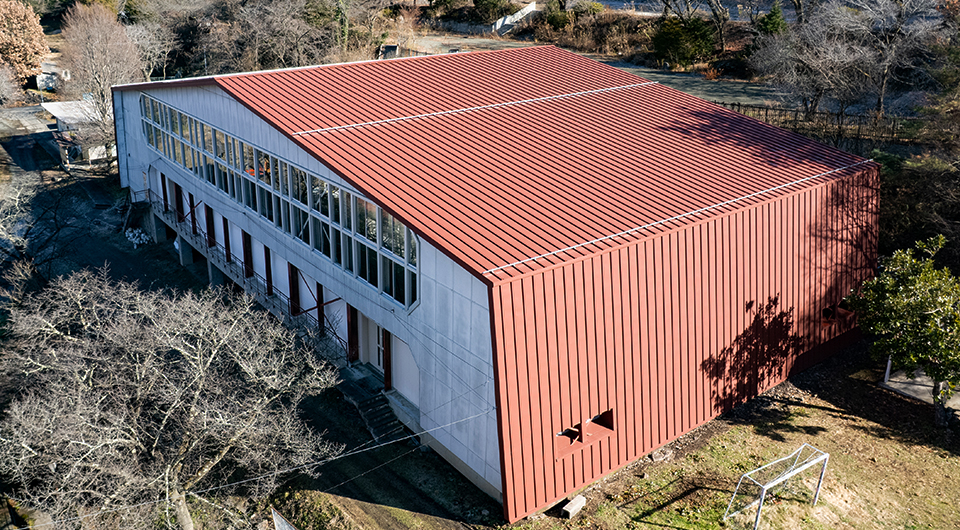

この製品の施工事例
