3次曲面形状に追従する意匠
完全嵌合式平滑葺き
- 完全嵌合式平滑葺き
- 後載せソーラー
屋根形状図
規格

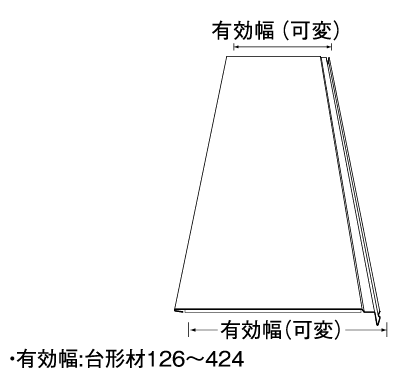

- 有効幅：台形材126～424mm
- 勾配：5/100以上※1
- 曲げ半径：10ｍ以上
（詳しくはお問い合わせください。）
※有効長さについてはお問い合わせください。
※1 3/100対応仕様もあります。ご相談ください。
性能
屋根30分耐火構造
- FP030RF-1497～FP030RF-1500（元旦ユ鋼システム）
- 鋼板系・ステンレス系（アルミ不可）0.4～0.8mm（裏貼：有・無可）
- 防水材（防水シート可）・ポリスチレンフォーム100mm以下
- 断熱ベースレイアー（ポリスチレンフォーム91mm）
- 木毛セメント板40mm・ユ鋼間隔565mm以下
- 梁間3700mm以下
- FP030RF-1852（1）〜（15）（断熱システム）
- 鋼板系・ステンレス系 0.4～0.8mm・アルミ系0.7mm（裏貼：有・無可）
- 防水材（防水シート可）・ポリスチレンフォーム100mm以下
- 木毛セメント板25～50mm
- C型鋼（100×50×20×2.3）要耐火被覆
- 梁間 構造計算上、安全な寸法
耐風圧性能
- 6300Pa［6.3kN/㎡］
※（財）建材試験センターにおける試験値
（鋼板系：0.4mm・母屋ピッチ606mm・有効幅455mm）
断熱性能（熱貫流率）
- 0.784W/（㎡・K）［0.674kcal/（㎡ h℃）]
※鉄骨仕様・有効幅424mm
Point
屋根に個性的な表情を持たせるテーパー
本体有効幅を自由に変えて、球面屋根に対応します。屋根本体のハゼと上部吊子で微調整が可能なため、円錐・ドームなど3次曲面形状の屋根も美しく仕上がります。
断面図
材質・板厚
| 材質 | 板厚(mm) |
|---|---|
| カラーアルミ・フッ素アルミ | 0.7 |
| 銅板 | 0.4 |
| カラーステンレス・フッ素ステンレス | 0.45※ |
| フッ素ガルバリウム鋼板 | 0.45※ |
| カラーガルバリウム鋼板 | 0.4 |
※板厚0.45mmは、経済的な当社オリジナル製品です。
その他の材質・板厚については多少納期を必要とします。ご相談ください。

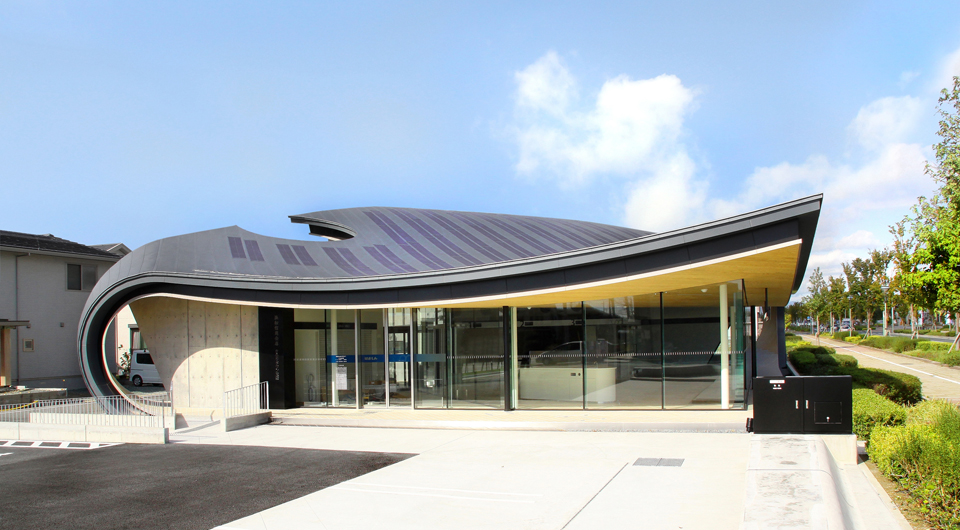

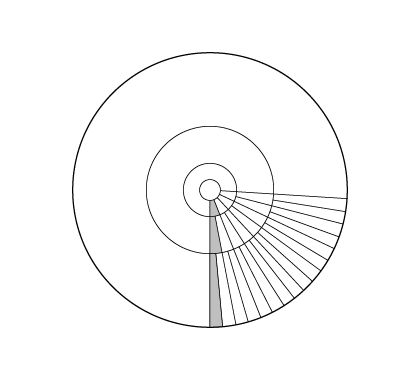

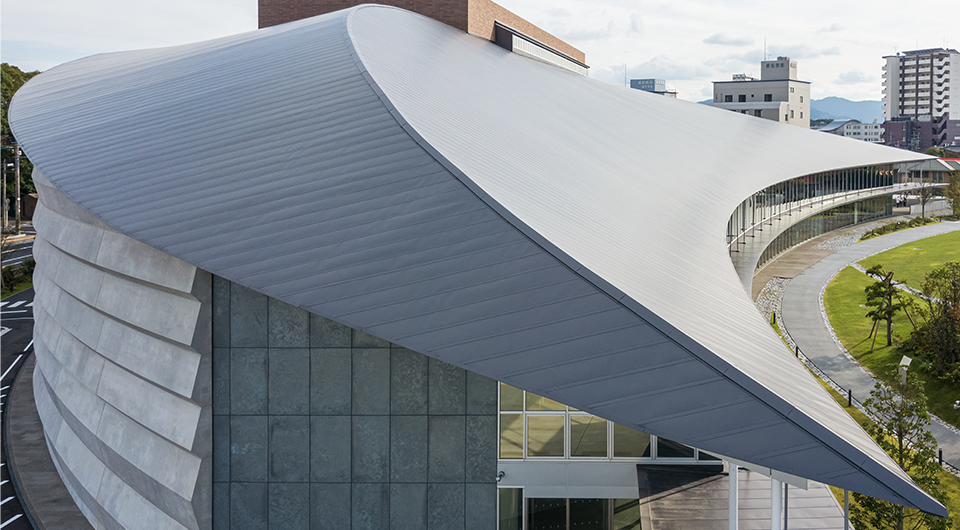

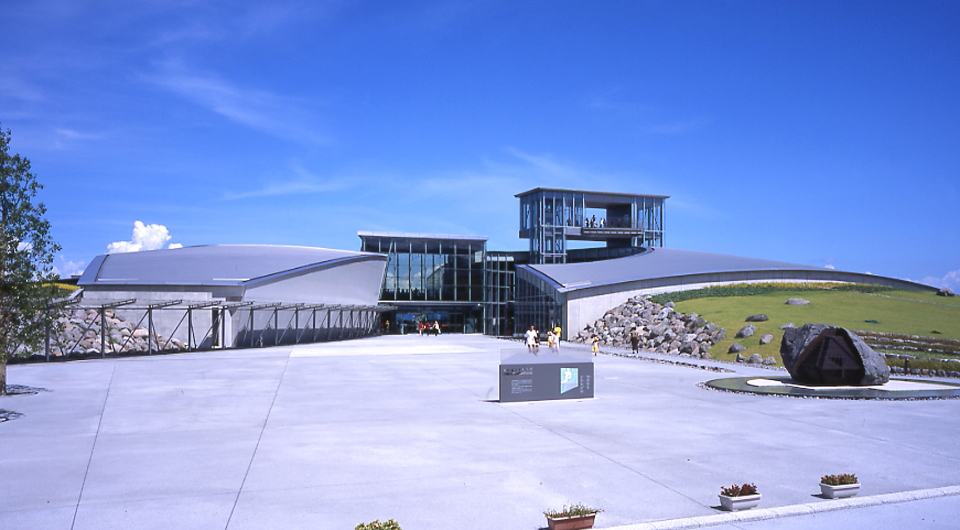

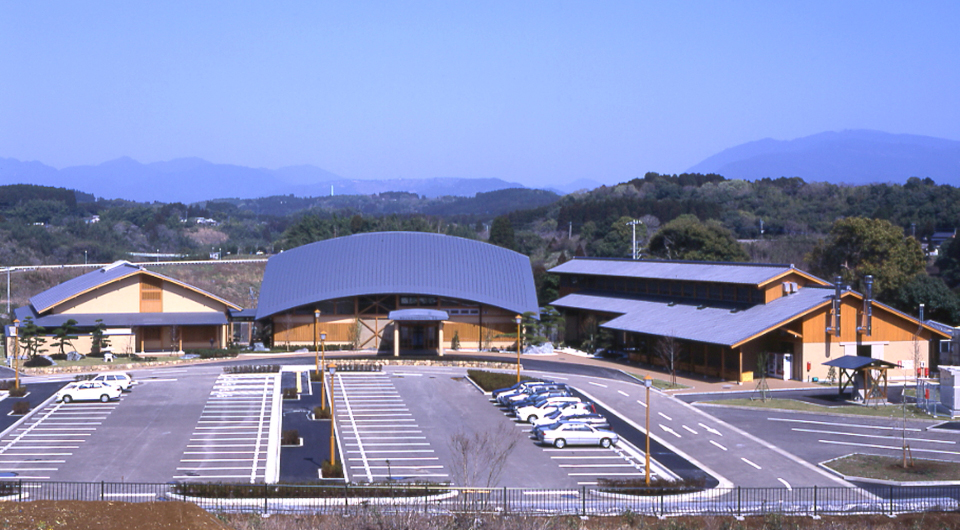

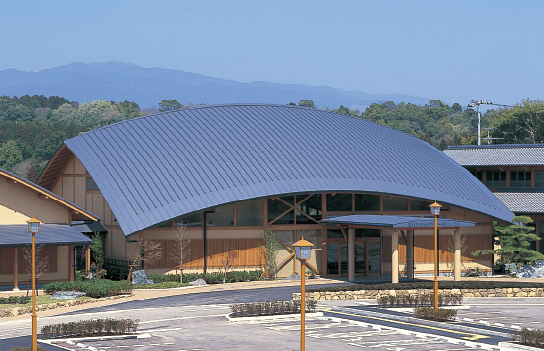

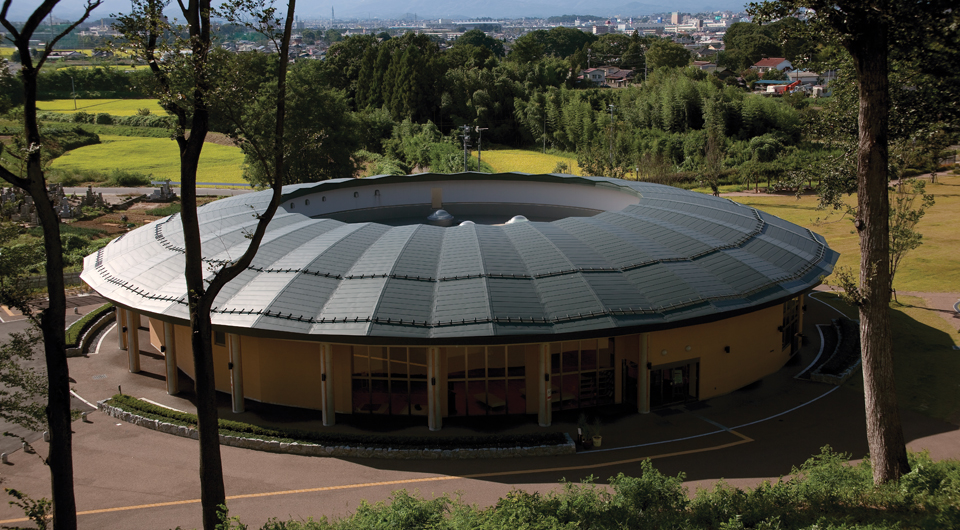

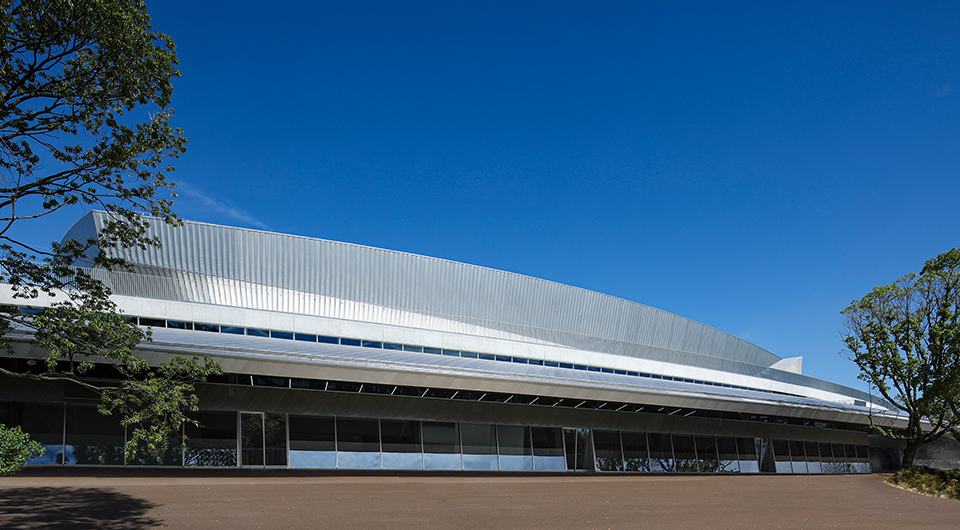

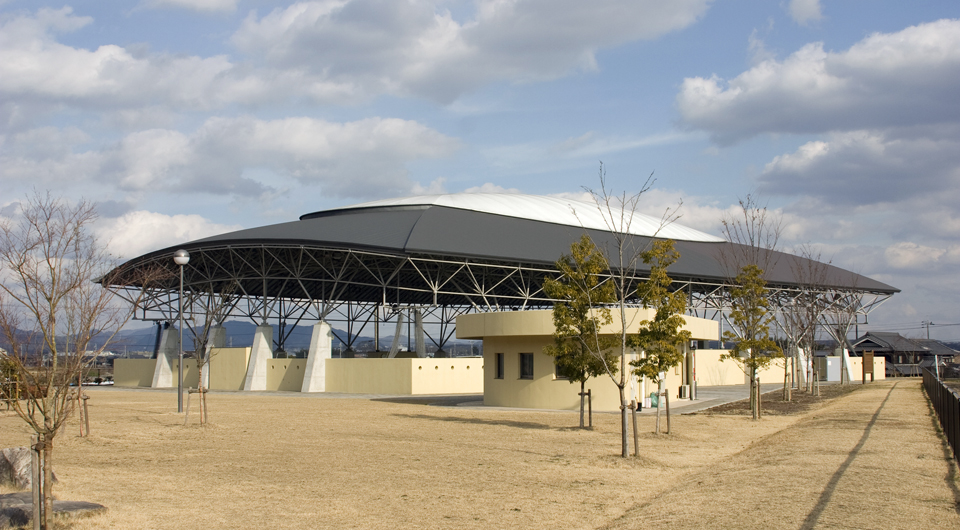

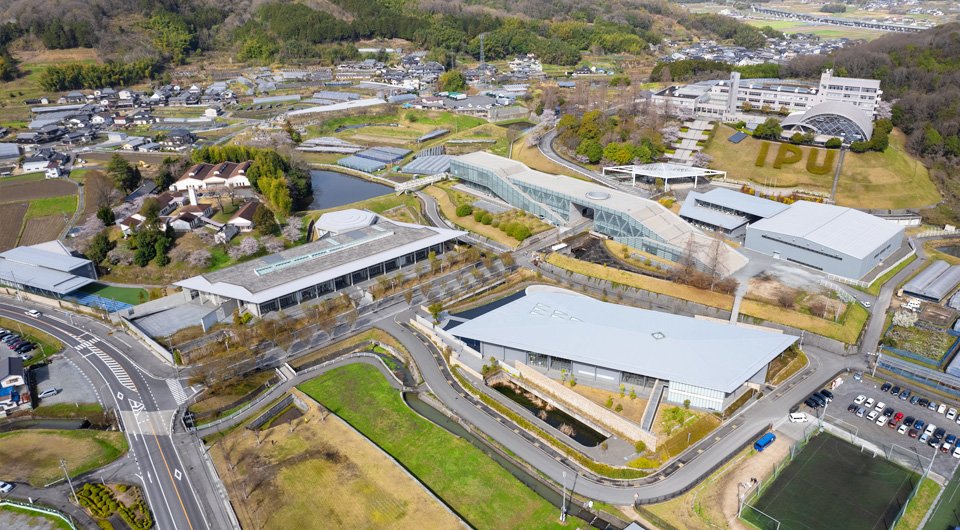

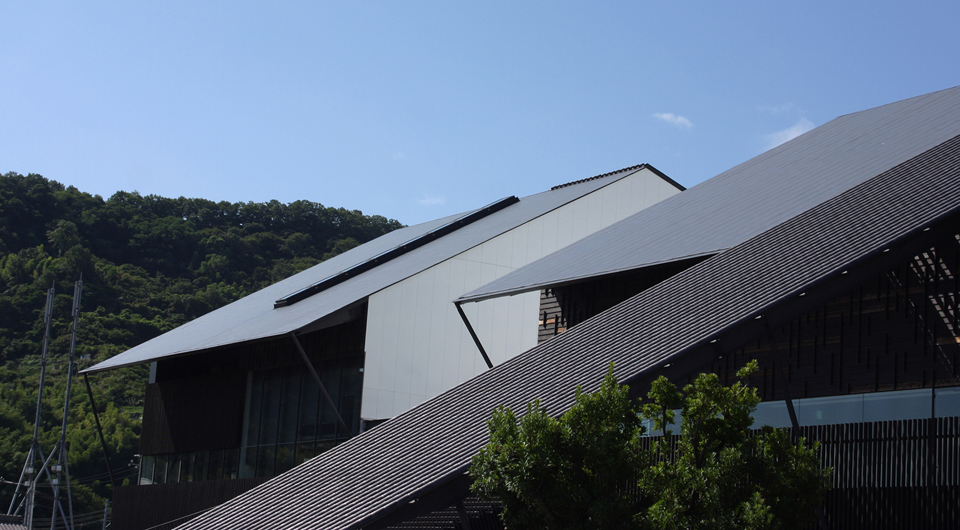

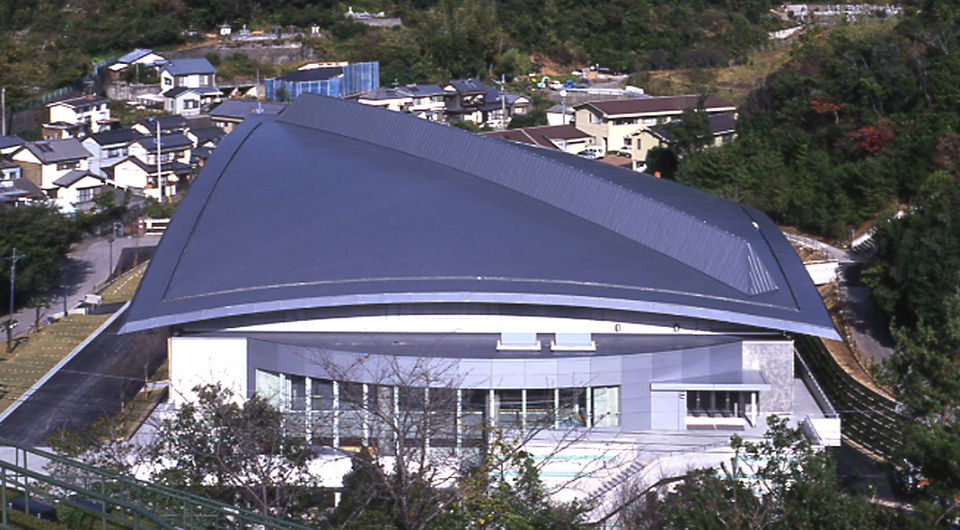

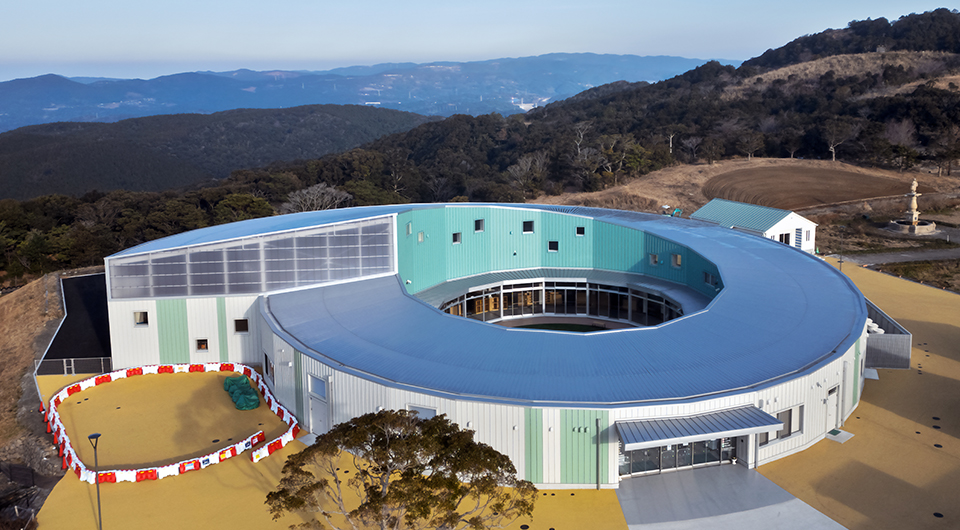

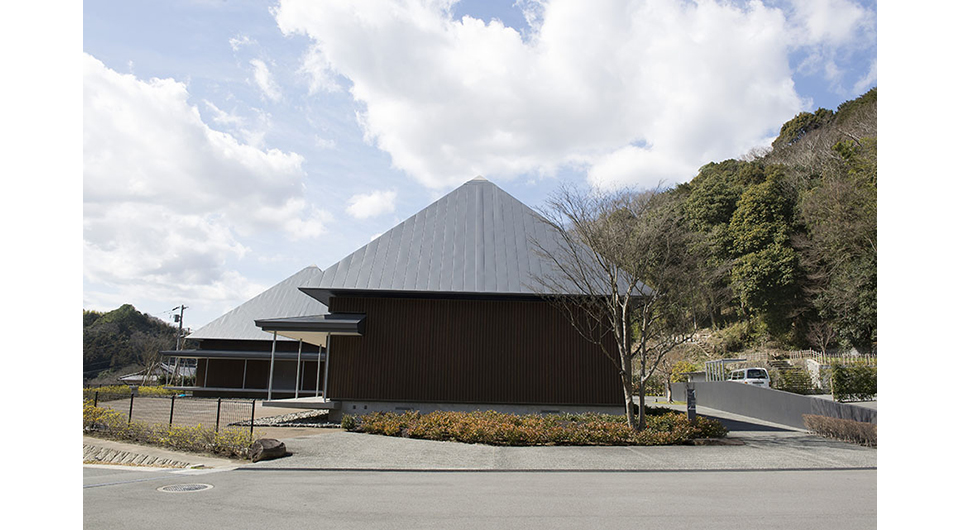

3次曲面形状に対応する
テーパー加工例
