山高200mmの高強度・完全嵌合式 折板屋根
高い嵌合力で負圧に強い
- 無溶接タイトフレーム
- 完全嵌合式
- 無溶接タイトフレーム
- 穴をあけずに後載せソーラー

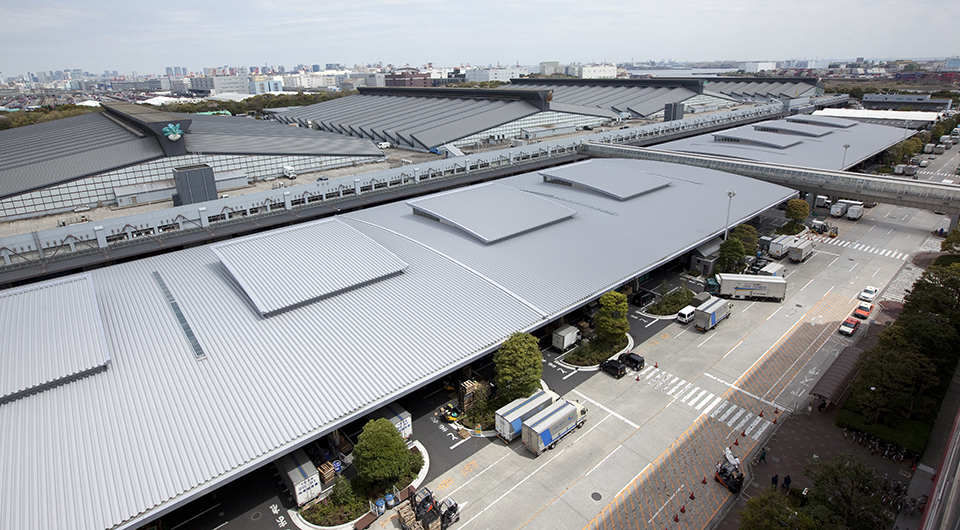

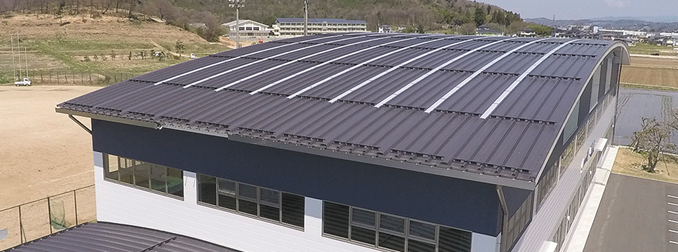

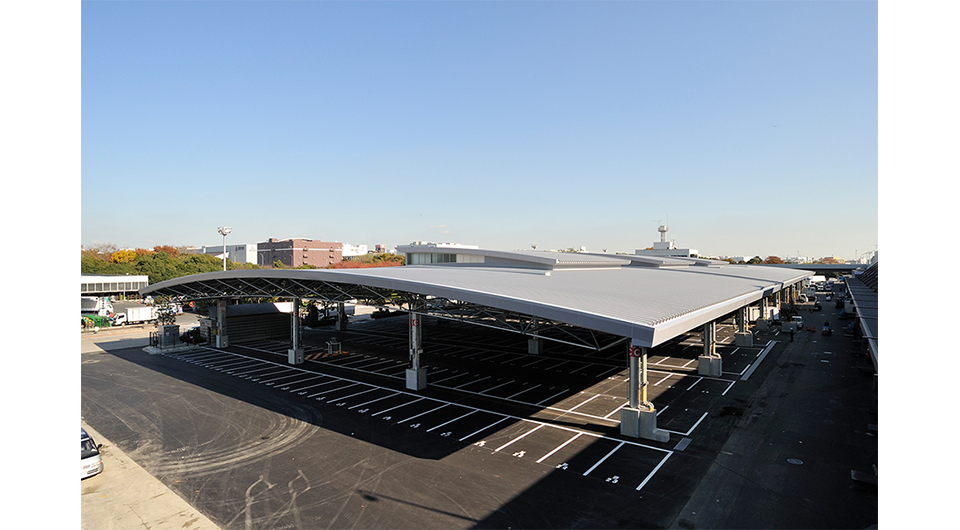

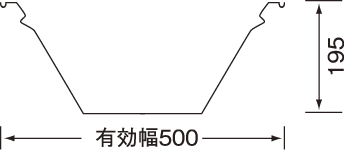

屋根形状図
規格
- 有効幅：500mm
- 勾配：3/100以上
※曲げ半径についてはお問い合わせください。
※寒冷地・積雪地域等はお問い合わせください。
※有効長さについてはお問い合わせください。
性能
屋根30分耐火構造
- FP030RF-9290（2重折板）
- 鋼板系 上弦材0.8mm以上、下弦材0.6mm以上
- グラスウール(10Kg/m3品)100mm・梁間 構造計算上、安全な寸法
- FP030RF-9325（日本金属屋根協会）
- 鋼板系 0.8mm以上・裏貼 スーパーフェルトンⅡ 5mm
- FP030RF-9326（日本金属屋根協会）
- 鋼板系 0.8mm以上・裏貼 フネンエース4mm
- FP030RF-1856-1（1）～（2）（無溶接タイトフレーム）
- 鋼板系・ステンレス系 0.8mm～1.2mm
- 裏貼 ポリエチレンフォーム4mm、フネンエース4mm、スーパーフェルトン5mm、又は無・梁間5000mm以下
断熱性能（熱貫流率）
- 0.470W/（㎡・K）［0.404kcal/（㎡ h℃）］
※二重折板・グラスウール仕様
Point
01
01
ハゼ締め不要、完全嵌合式の高強度・高水密
足で踏むだけのワンタッチ工法で簡単に施工ができます。負圧荷重が加わると屋根本体が吊子に食い込み、耐負圧力が向上します。また、吊子の厚みはt2.3mmと厚く、かつ本体は吊子断面側に嵌合しているので、強風時でも吊子の変形するおそれは少なく、キャップを屋根本体に嵌合することで、ハゼ嵌合強度が向上します。
断面図（PASTEM-2 S2・3仕様）
断面性能
| 板厚(mm) | 正圧 | 負圧 | ||
|---|---|---|---|---|
| 断面二次モーメントIx （㎝4／m） | 断面係数Zx（㎝3／m） | 断面二次モーメントIx （㎝4／m） | 断面係数Zx（㎝3／m） | |
| 0.8 | 740.6 | 65.3 | 566.8 | 49.8 |
| 1.0 | 925.8 | 81.6 | 708.5 | 62.3 |
材質・板厚
| 材質 | 板厚(mm) |
|---|---|
| カラーステンレス・フッ素ステンレス | 0.8・1.0 |
| フッ素ガルバリウム鋼板・カラーガルバリウム鋼板 | 0.8・1.0 |
その他の材質・板厚については多少納期を必要とします。ご相談ください。

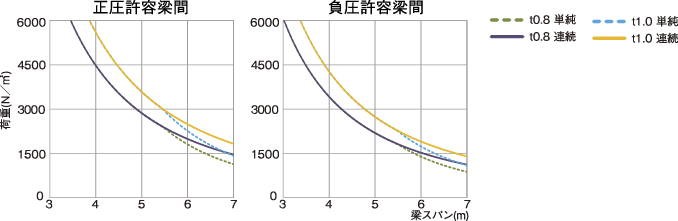

許容梁間
単位重量
| 板厚(mm) | 単位重量（鉄板系） | |
|---|---|---|
| （kg/m） | （kg/㎡） | |
| 0.8 | 6.7 | 13.3 |
| 1.0 | 8.0 | 15.9 |
※グラフの数値は屋根単体の強度です。詳細は物件ごとに計算書で確認してください。
Point
02
02

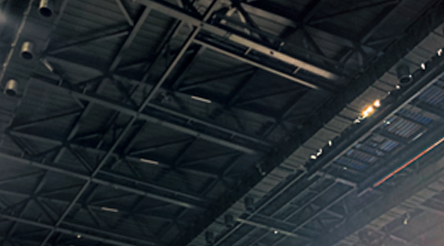

屋根と同時に上から天井を施工する「PASTEM-2」Sタイプ
吸音・断熱・遮音仕様が選べる

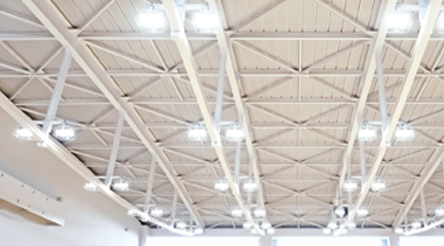

「PASTEM-2」Sタイプは屋根と同時に上から機能性を備えた直天井を施工できるため、大幅な工期短縮と、内部足場等の仮設費用を低減します。建物用途に合わせて吸音・断熱・遮音性能が選べるほか、パンチング孔の有無やサイズ、カラーやリブの有無も選べます。目地キャップをつけることで梁と天井化粧材の隙間がなくなり、タイトフレームも天井内部に隠れ、衛生的な美しい天井に仕上がります。

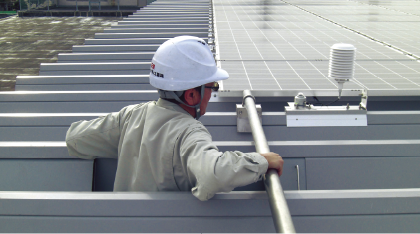

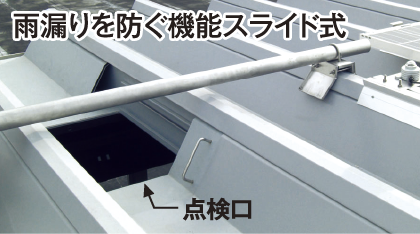

安全に機能を守る点検口
軒先に設置できるため室内から屋根の谷部に安全に上れる
Point
03
03

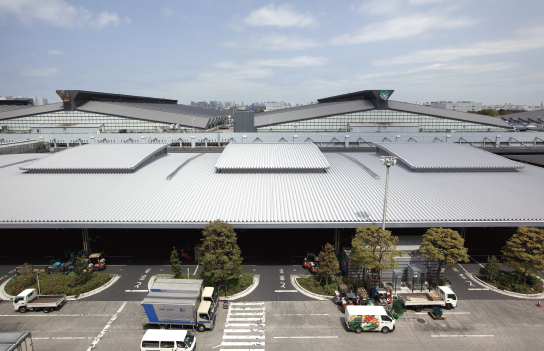

折板の山部に設置する 帯形状の屋根一体型トップライト

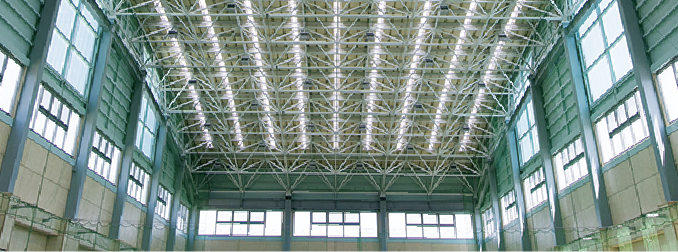

緩勾配の折板谷部はごみや土埃が堆積しやすいため、折板山部にトップライトを設置することで、長期間綺麗に保ちます。折板山部であれば、どこでも設置できるため、屋内全体を均一に明るくできます。
断面図（トップライト仕様）
オプション
ソーラーパネル取付金具
