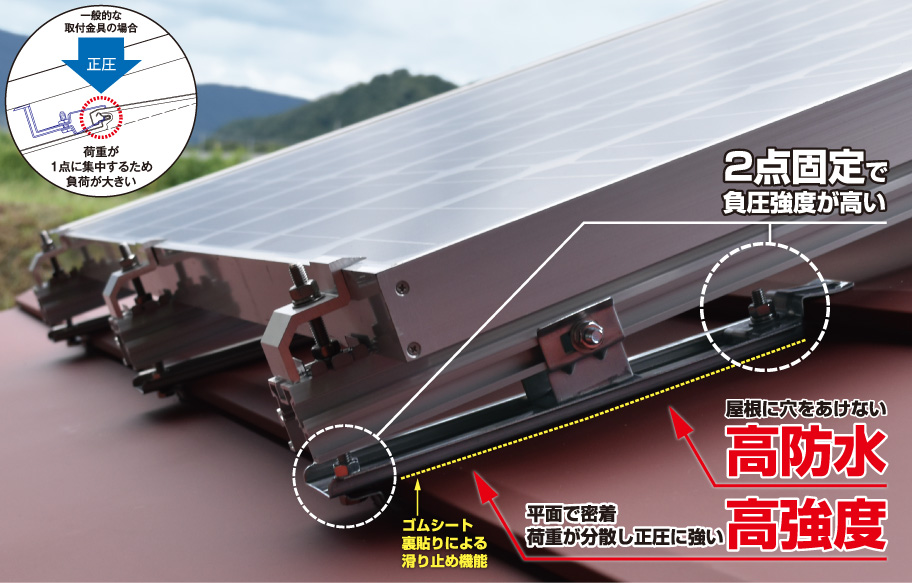

2点固定で負圧強度が高い

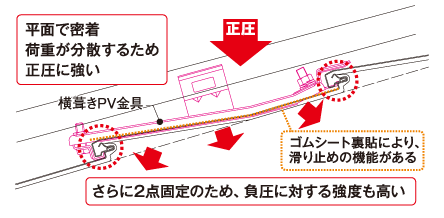

２点固定で負圧強度が高い 屋根に穴をあけずにガッチリ固定
「元旦横葺きPV金具」と一般的な取付金具の比較
元旦横葺きPV金具

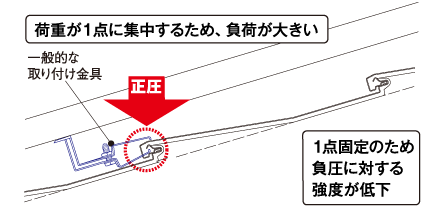

一般的な取付金具

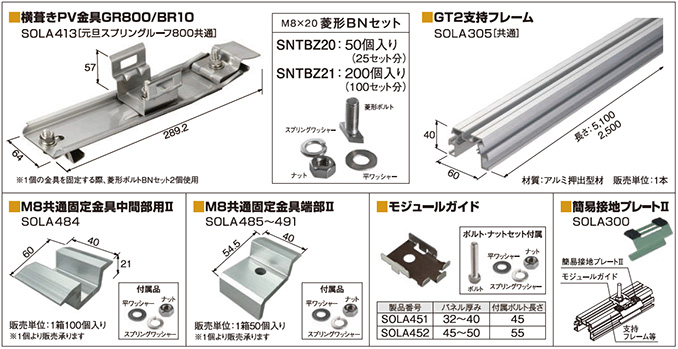

製品一覧
施工マニュアル
TRMPVGY102／施工要領書／横葺PV金具(2016年4月版)／160407
M8共通固定金具端部対応表
| ソーラーパネル厚み(㎜) | 製品番号 | 材質 | 必要ボルト長さ(㎜) |
|---|---|---|---|
| 30 | SOLA485 | アルミ押出型材 | 45 |
| 32 | SOLA486 | ||
| 35･36 | SOLA487 | ||
|
37･38 |
SOLA488 | ||
| 39･40 | SOLA489 | ||
| 45･46 | SOLA490 | 50 | |
| 50 | SOLA491 |
対応屋根
| 製品名 | 製品番号 | 材質 | 対応屋根 |
|---|---|---|---|
| 横葺きPV金具BR01 | SOLA410 | ステンレス | ビューティルーフ |
| 横葺きPV金具一文字S／BR11 | SOLA411 | 元旦一文字S、ダンツキルーフ182 | |
|
横葺きPV金具GR850／BR7 |
SOLA412 |
元旦スプリングルーフ-850、ダンカクルーフ260 |
|
| 横葺きPV金具GR800／BR10 | SOLA413 | 元旦スプリングルーフ-800、ダンツキルーフ240 | |
| 横葺きPV金具HR03 | SOLA414 | 断熱ビューティルーフ |
※耐風圧強度は製品・建築条件で異なりますので物件ごとの対応となります。
