ビス固定しても漏水しないデッキプレート
+高耐候性塩ビシートの二重防水

防水屋根

P&Pステンレス防水工法ジャバラルーフ2重防水システムサーナルーフ元旦スチール防水屋根元旦スチール防水樋大型建築向け製品一覧へ戻る

規格

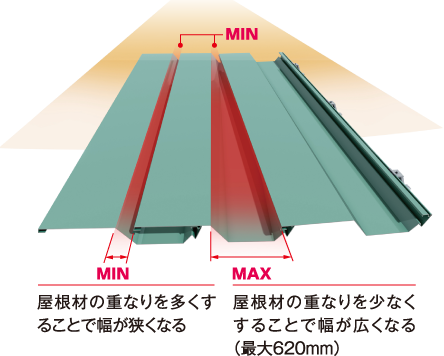

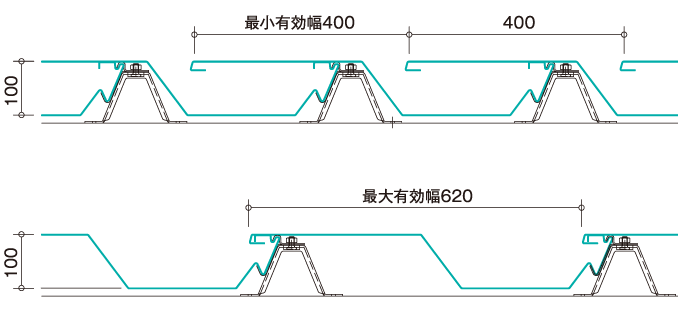

有効幅：400～620mm
勾配：3/100以上

※有効長さについてはお問い合わせください。

性能

屋根30分耐火構造

ジャバラルーフは屋根30分耐火構造の認定を取得しており、建設省告示第1365号により、発泡系断熱材50mm以下の断熱材を使用することが可能です。

FP030RF-1889（1）：裏貼なし
FP030RF-1889（2）：裏貼あり

※支持スパン2,750mm以下
※ジャバラルーフ板厚：1.0mm/1.2mm
※有効幅：400mm

Point
01

「ジャバラルーフ」と「サーナルーフ」を使用した
二重防水システムが工期を短縮、施工後の室内への漏水も防ぐ

「二重防水システム」とはビス固定しても漏水しないデッキプレートの「ジャバラルーフ」と高耐候性塩ビシート「サーナルーフ」で構成する防水システムです。
防水シートの経年劣化により、漏水が発生しても、下地の「ジャバラルーフ」の排水機能で建物の外へ排出します。「ジャバラルーフ」施工後は室内への漏水の心配がないので、内装工事と屋根工事の同時施工が可能、工期短縮に繋がります。

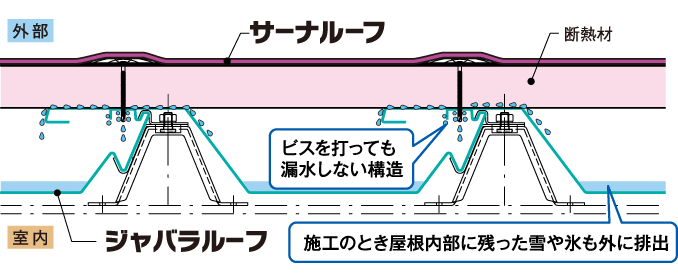

断面図（二重防水システム）

「ジャバラルーフ」は溝板の片方の立ち上がりを内側に折り返した上に、他方の立ち上がりを重ね合わせた構造により、ビス固定部から浸入した水を屋根外部に排出することができます（特許工法）。

また、積雪地における冬場の施工では、デッキプレート上の雪や氷を完全に取り除くことは難しく、屋根内部に残ってしまいます。これらが施工後に溶け出し、室内に漏水するケースがあります。
「ジャバラルーフ」は、屋根内部に残った雪や氷も水下の隠し樋に集めて外部に排出する構造（特許工法）になっているため、竣工後の漏水の心配がありません。

「ジャバラルーフ」と一般的なデッキプレートの構造比較

ジャバラルーフ

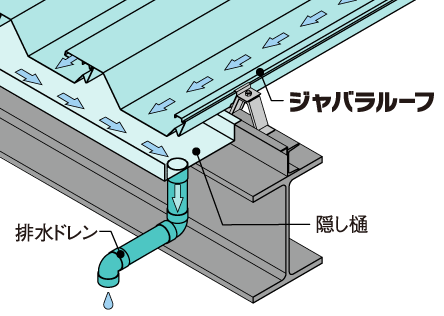

「ジャバラルーフ」は施工中の雨水を受けとめ、水下に設置した隠し樋に流します。隠し樋に集まった雨水は、排水ドレンにより建物外部に排出されます。

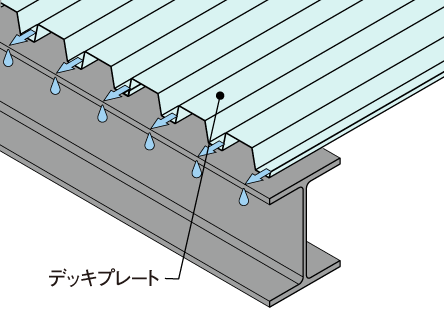

一般的なデッキプレート

従来はデッキプレートの水下側に流れた雨水がそのまま室内に流れ込むため、仕上げ材（防水シート）を敷くまで内装工事を進めることができません。

Point
02

流れ方向に継ぎ目が無く、途中で漏水しない（現場成形対応）

「ジャバラルーフ」は水上から水下まで継ぎ目の無い１本の屋根材で施工します。流れ長さが10ｍ以上の長い屋根でも、現場成形により継ぎ目の無い１本の屋根材で施工することが可能です。

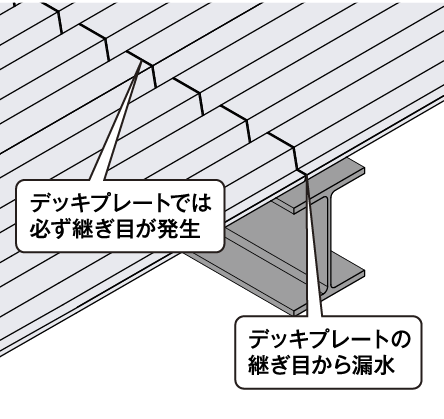

一方、一般的なデッキプレート下地工法は、梁の上でジョイントする工法のため、継ぎ目から漏水が発生します。シート防水の屋根は勾配が緩いため、デッキプレートを重ねて繋いだり、防水テープ等の繋ぎ目を塞いでも完全に防水することは困難です。
