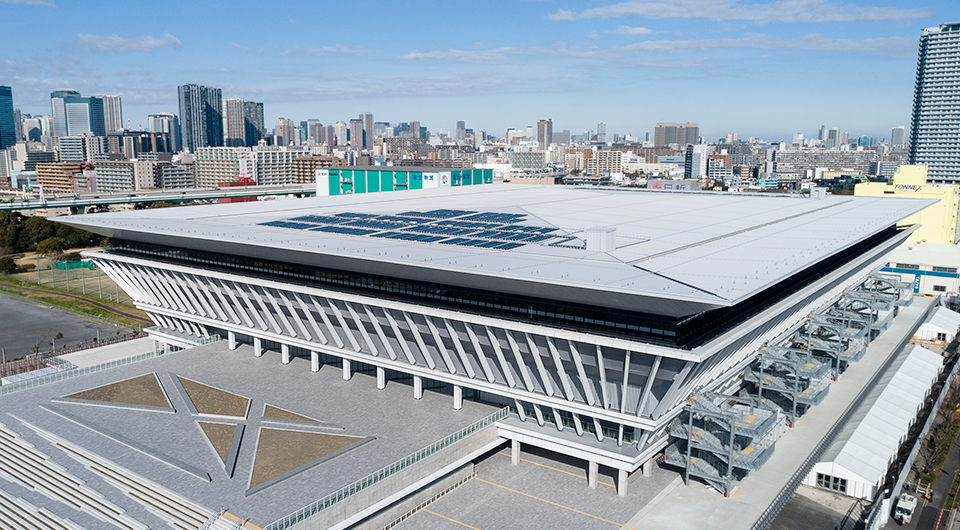

  • 有効幅可変
  • 長尺工法
  • 後載せソーラー

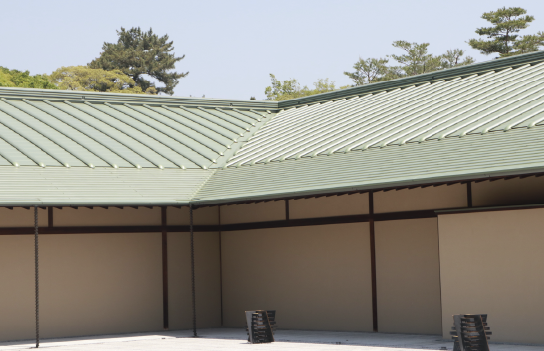

京都迎賓館

屋根形状図

規格

  • 有効幅:350mm〜600mm
  • 勾配:3/100以上
  • 曲げ半径:起り・反り20m以上
    (詳しくはお問い合わせください。)

※有効長さについてはお問い合わせください。

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系(アルミ不可)0.4~0.6mm(裏貼:有・無可)・防水材(防水シート可)
    • ポリスチレンフォーム100mm以下・断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔565mm以下・梁間3700mm以下
  • FP030RF-1852(1)〜(15)(断熱システム)
    • 鋼板系・ステンレス系0.4~0.6mm・アルミ系0.7mm(裏貼:有・無可)・防水材(防水シート可)
    • ポリスチレンフォーム100mm以下・木毛セメント板25~50mm
    • C型鋼(100×50×20×2.3)要耐火被覆・梁間 構造計算上、安全な寸法

断熱性能(熱貫流率)

  • 0.364W/(㎡・K)[0.313kcal/(㎡ h℃)]

※元旦ユ鋼システム・鉄骨仕様・メッシュ仕様

Point

現場成形対応の長尺工法

元旦TRX2型は有効幅600mmまで対応できる可変タイプの長尺工法屋根です。特許V字ハゼは負圧に強く、ワンタッチで屋根本体とキャップが強固に嵌合します。

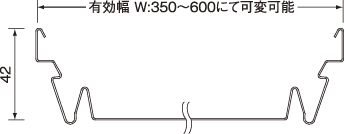

断面図


材質・板厚

材質板厚(mm)
カラーアルミ・フッ素アルミ0.7
カラーステンレス・フッ素ステンレス0.45
フッ素ガルバリウム鋼板0.45
カラーガルバリウム鋼板0.4

※板厚0.45mmは、経済的な当社オリジナル製品です。

その他の材質・板厚については多少納期を必要とします。ご相談ください。

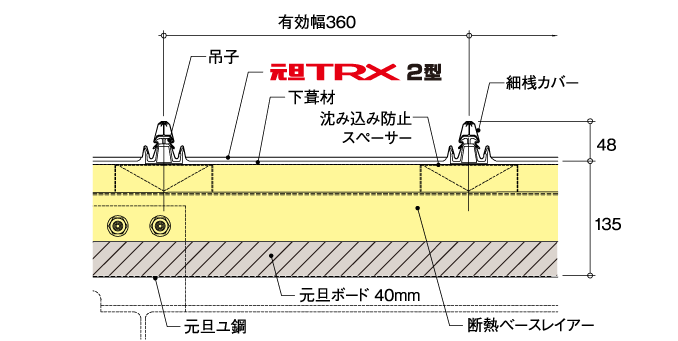

細桟仕様
