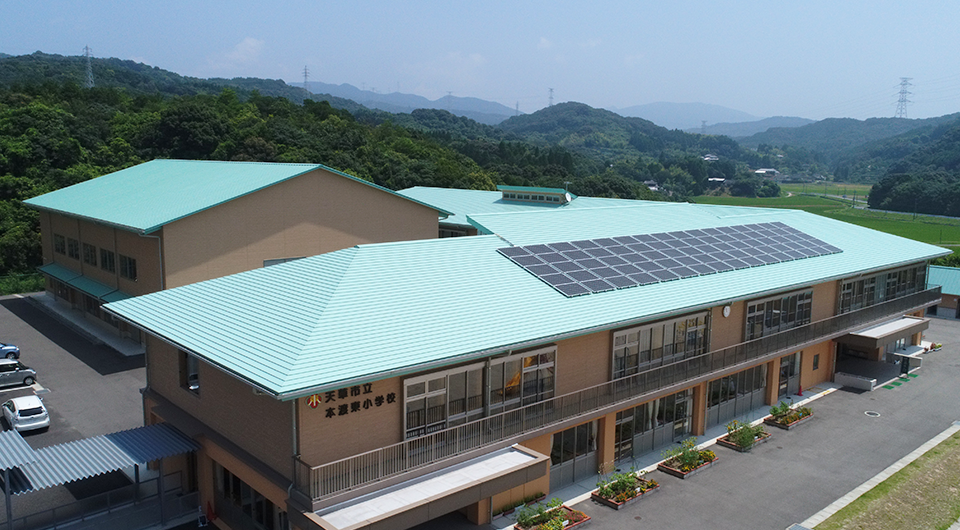

  • 穴をあけずに後載せソーラー

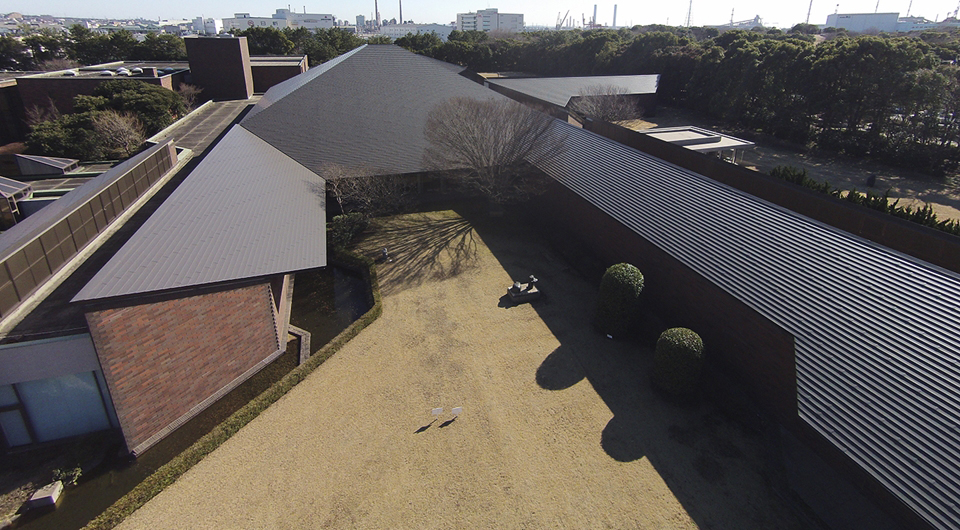

千葉県立美術館

屋根形状図

規格

  • 有効幅:240mm
  • 有効長さ:4200mm
    (銅板:3640mm・アルミ:2100mm)
  • 勾配:25/100以上

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系(アルミ不可)0.4~0.6mm(裏貼:有・無可)
    • 防水材(防水シート可)・金属タルキ
    • ポリスチレンフォーム100mm以下
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔565mm以下
    • 梁間3700mm以下
  • FP030RF-1852(1)~(15)(断熱システム)
    • 鋼板系・ステンレス系 0.4~0.6mm・アルミ系0.7mm(裏貼:有・無可)
    • 防水材(防水シート可)・金属タルキ
    • ポリスチレンフォーム100mm以下
    • 木毛セメント板25~50mm
    • C型鋼(100×50×20×2.3)要耐火被覆
    • 梁間 構造計算上、安全な寸法

耐風圧性能

  • 8000Pa[8kN/㎡]

※(財)建材試験センターにおける試験値
(鋼板系:0.4mm・タルキピッチ490mm・有効幅240mm)

断熱性能(熱貫流率)

  • 0.287W/(㎡・K)[0.246kcal/(㎡ h℃)]

※元旦ユ鋼システム・鉄骨仕様・メッシュ仕様

Point

特許「スプリングバックハゼ」が生み出す、高い強度と水密性、
美しい仕上がり

「スプリングバックハゼ」は積雪などの荷重に強く、万が一踏んでもスプリングバックの効果で、元の形状に復元します。屋根材固定が正確に施工でき、横のラインが曲がらずに美しく仕上がります。

断面図(元旦ユ鋼システム)/しがらみジョイント対応


材質・板厚

材質板厚(mm)
カラーアルミ・フッ素アルミ0.7
銅板0.4
カラーステンレス・フッ素ステンレス0.45
フッ素ガルバリウム鋼板0.45
カラーガルバリウム鋼板0.4

※板厚0.45mmは、経済的な当社オリジナル製品です。

その他の材質・板厚については多少納期を必要とします。ご相談ください。

「しがらみジョイント」はカバーレスの美しいデザイン

密着したジョイントは、継手カバーによる防水性と同等の性能を保持しています。(社内試験検証済)。部材点数と施工の手間を省く、高性能で経済的な横葺き屋根です。

軒先強度を高める仕様

詳細は軒先強度の専用ページをご確認ください。

CAD データ

元旦スプリングルーフー800/ディテール一式
DXF JWW PDF

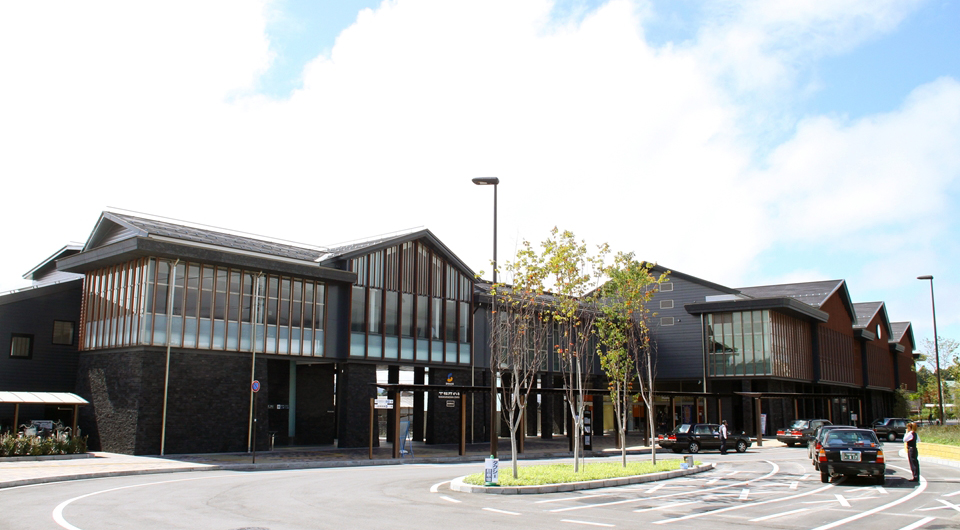

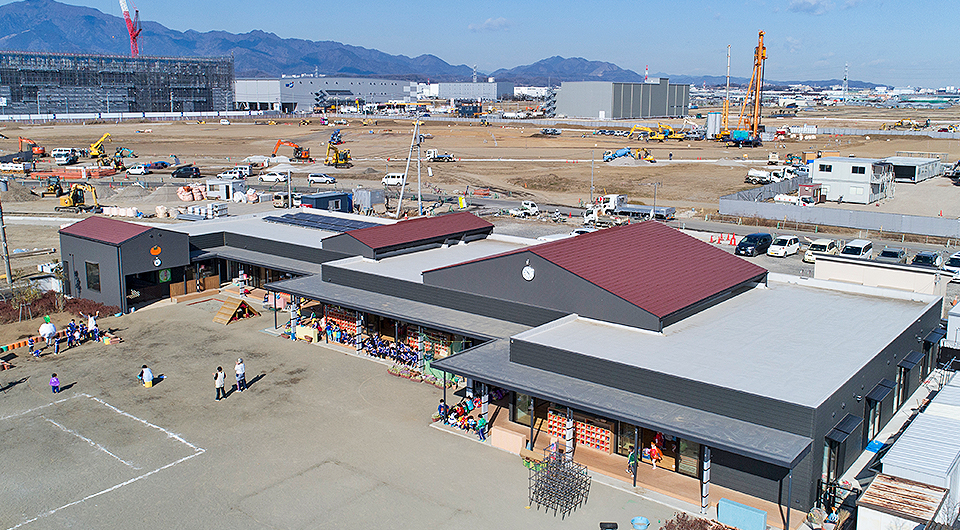

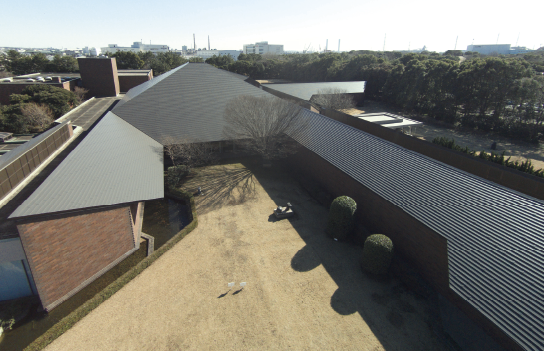

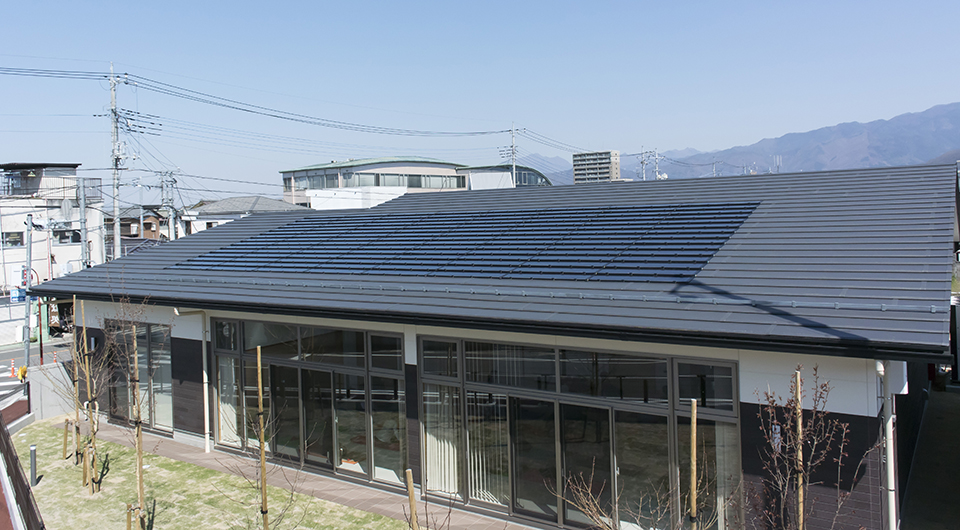

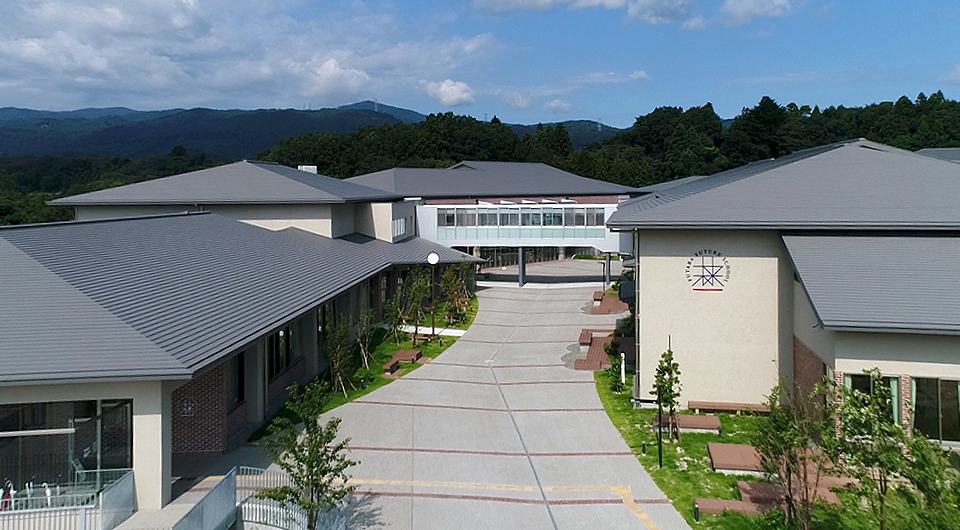

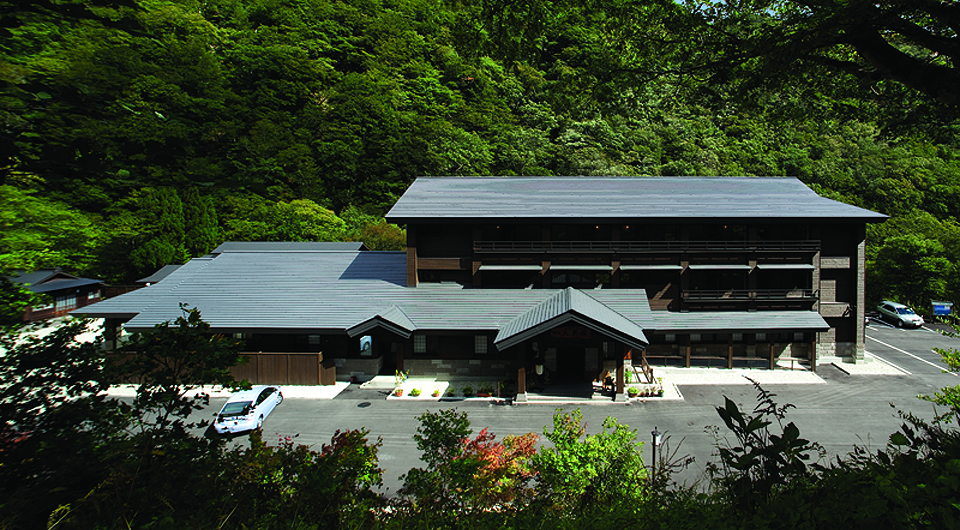

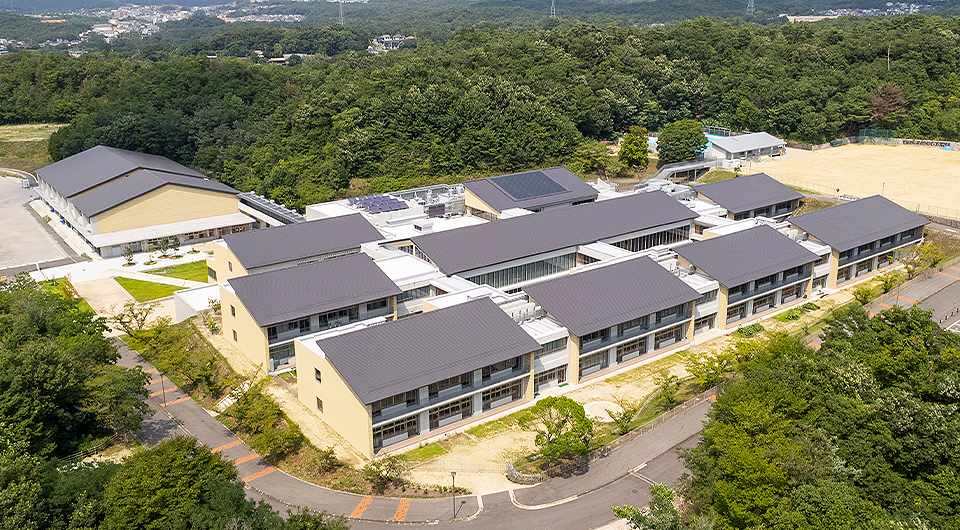

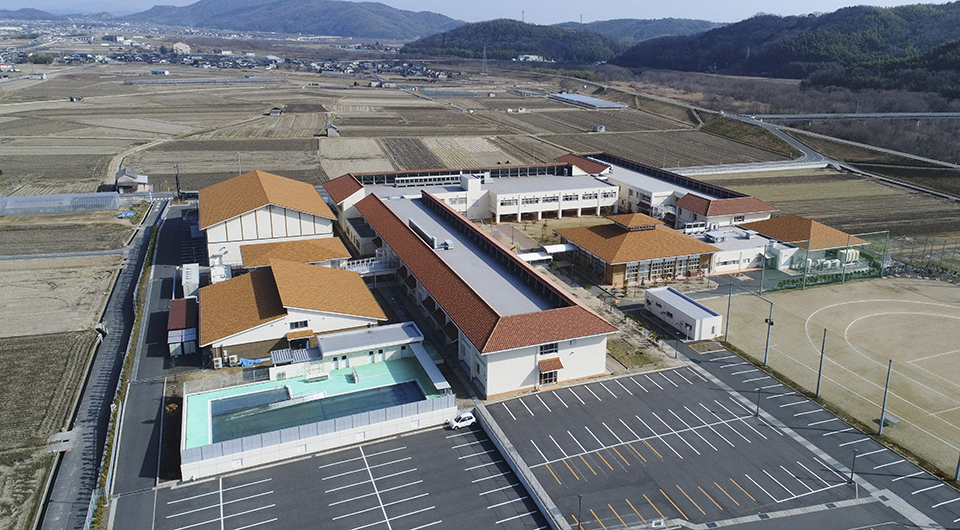

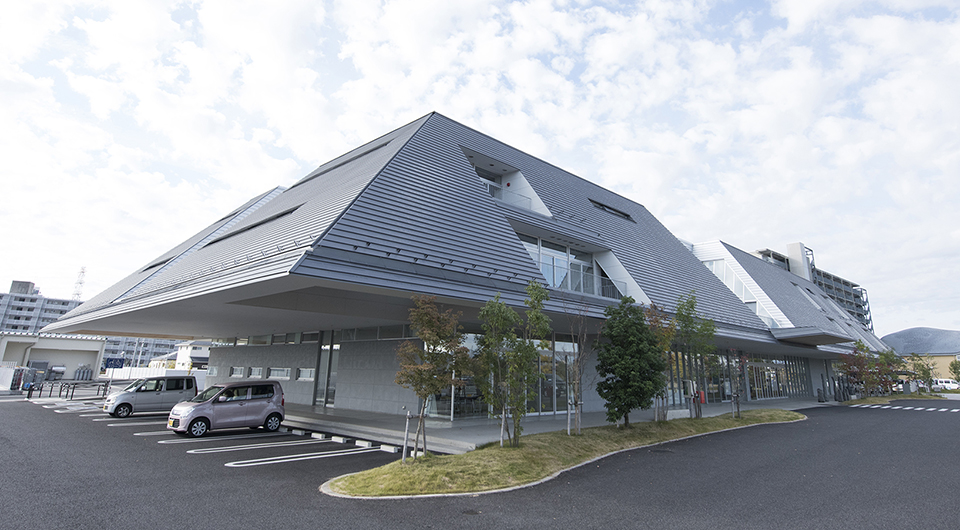

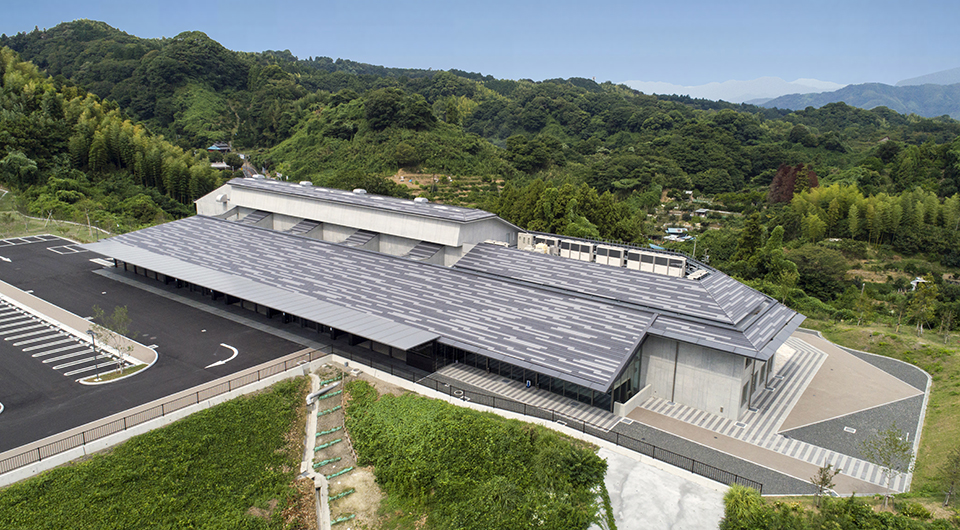

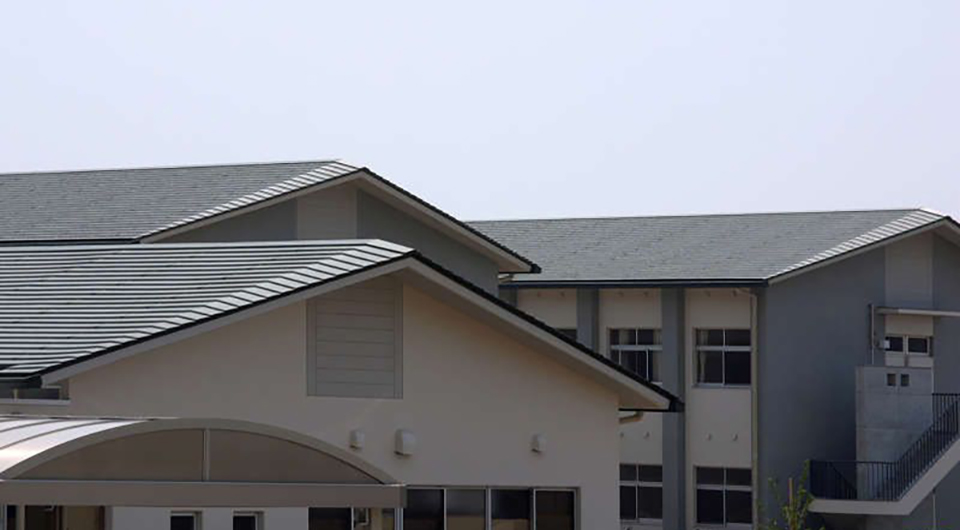

この製品の施工事例
