  • 穴をあけずに後載せソーラー

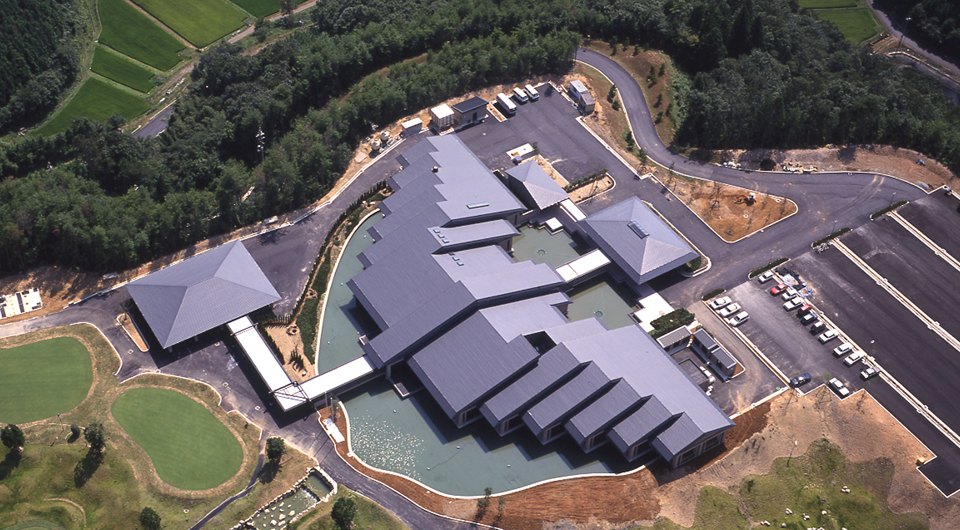

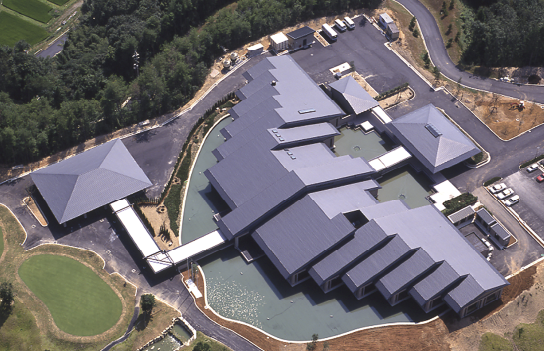

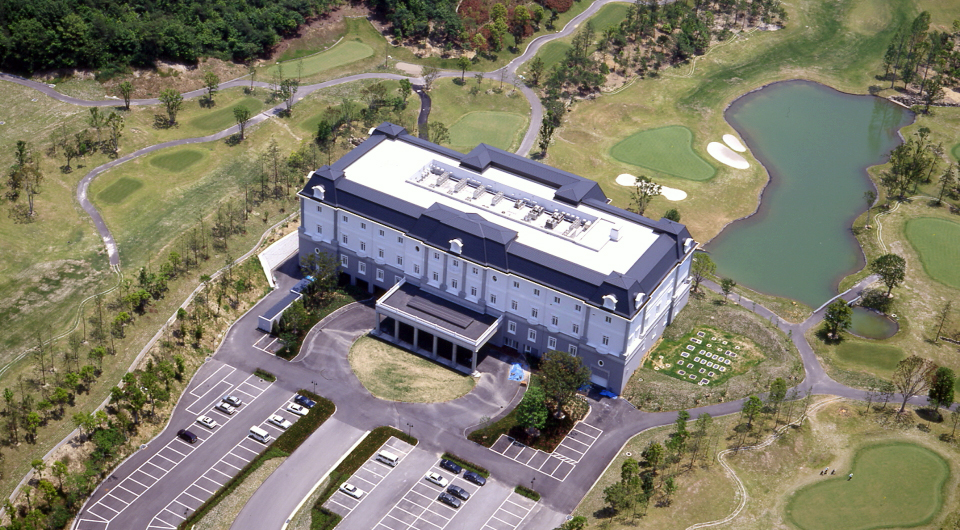

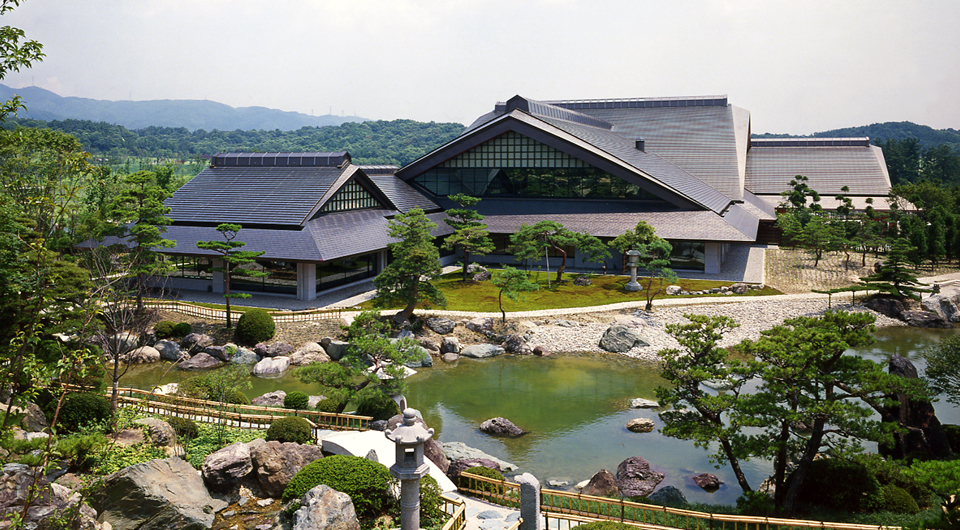

クラウンヒルズ京都ゴルフ倶楽部

屋根形状図

規格

  • 有効幅:260mm
  • 有効長さ:3850mm(銅板:3640mm)
  • 勾配:25/100以上

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系(アルミ不可)0.4~1.0mm(裏貼:有・無可)
    • 防水材(防水シート可)・金属タルキ
    • ポリスチレンフォーム100mm以下
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔565mm以下
    • 梁間3700mm以下
  • FP030RF-1852(1)~(15)(断熱システム)
    • 鋼板系・ステンレス系 0.4~0.8mm・アルミ系0.7mm(裏貼:有・無可)
    • 防水材(防水シート可)・金属タルキ
    • ポリスチレンフォーム100mm以下
    • 木毛セメント板25~50mm
    • C型鋼(100×50×20×2.3)要耐火被覆
    • 梁間 構造計算上、安全な寸法

耐風圧性能

  • 4903Pa[4.903kN/㎡]

※(財)建材試験センターにおける試験値
(鋼板系:0.4mm・タルキピッチ550mm・有効幅260mm)

断熱性能(熱貫流率)

  • 0.244W/(㎡・K)[0.210kcal/(㎡ h℃)]

※元旦ユ鋼システム・鉄骨仕様・メッシュ仕様

Point

特許「バッキング工法」対応屋根

屋根を上から下に葺く「バッキング工法」は安全で工期短縮と足場設置の省力化をし、特に屋根足場が必要な急勾配屋根の施工に適しています。また、施工済みの屋根を踏まない工法は、屋根表面やハゼ部破損の心配がなく、屋根の美観と耐久性を高めます。

建築状況に応じて、屋根を下から上に葺く従来の「フォワード工法」と「バッキング工法」を選択できます。

断面図(元旦ユ鋼システム)/バッキング工法対応


材質・板厚

材質板厚(mm)
カラーアルミ・フッ素アルミ0.7
銅板0.4
カラーステンレス・フッ素ステンレス0.45
フッ素ガルバリウム鋼板0.45
カラーガルバリウム鋼板0.4

※板厚0.45mmは、経済的な当社オリジナル製品です。

その他の材質・板厚については多少納期を必要とします。ご相談ください。

CAD データ

ダンカクルーフ260/ディテール一式
DXF JWW PDF

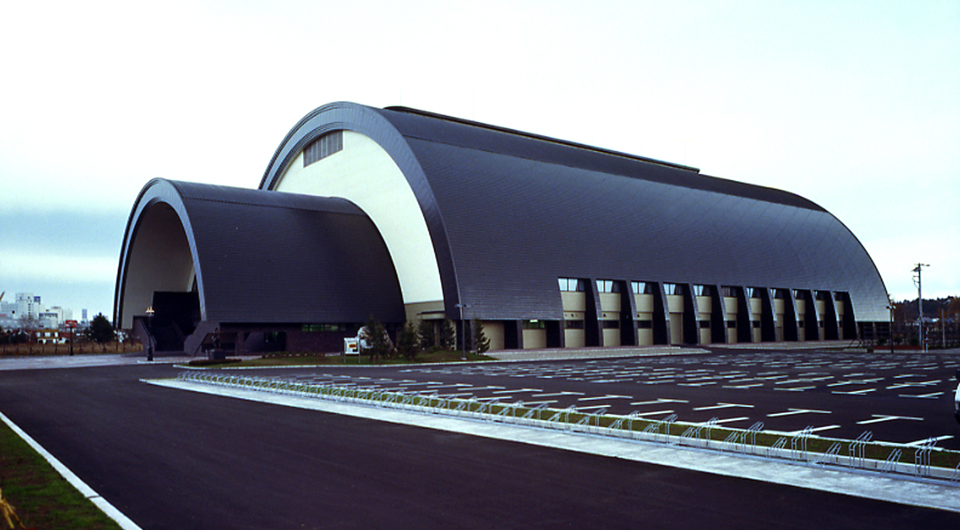

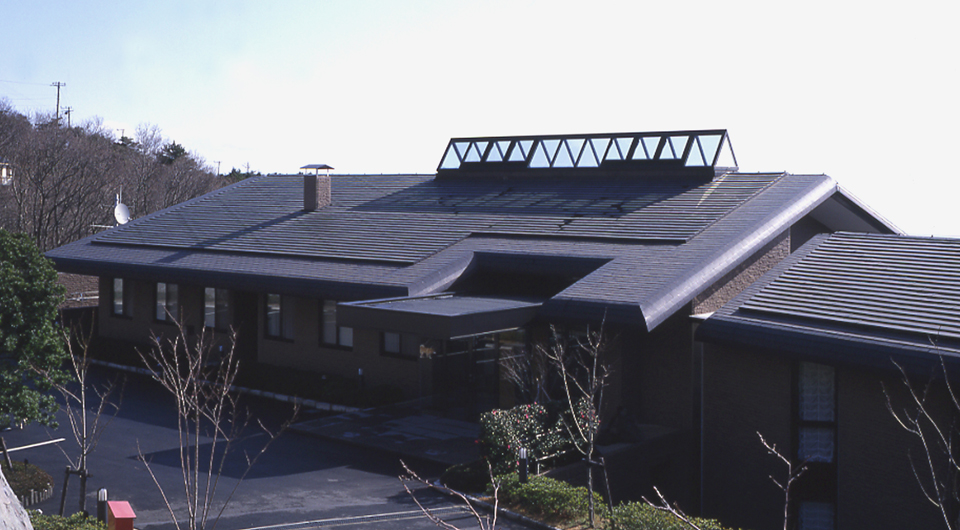

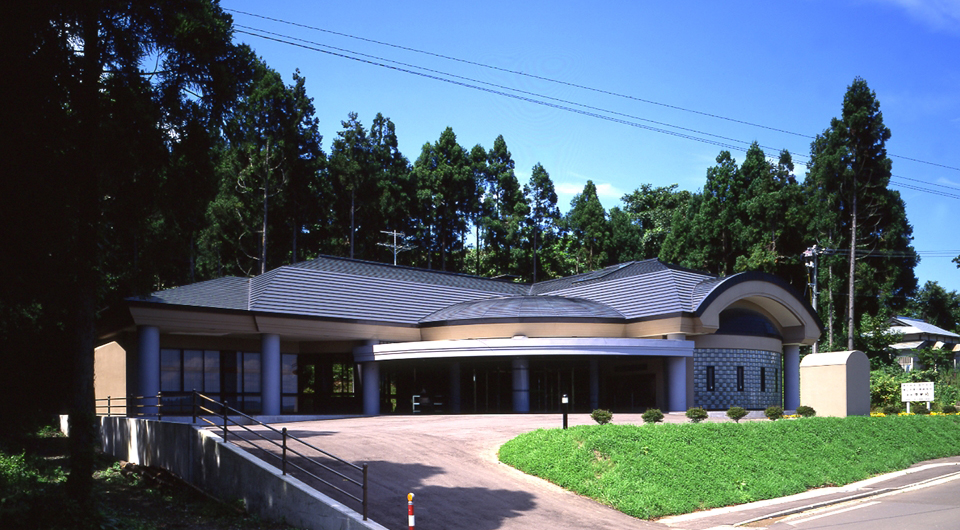

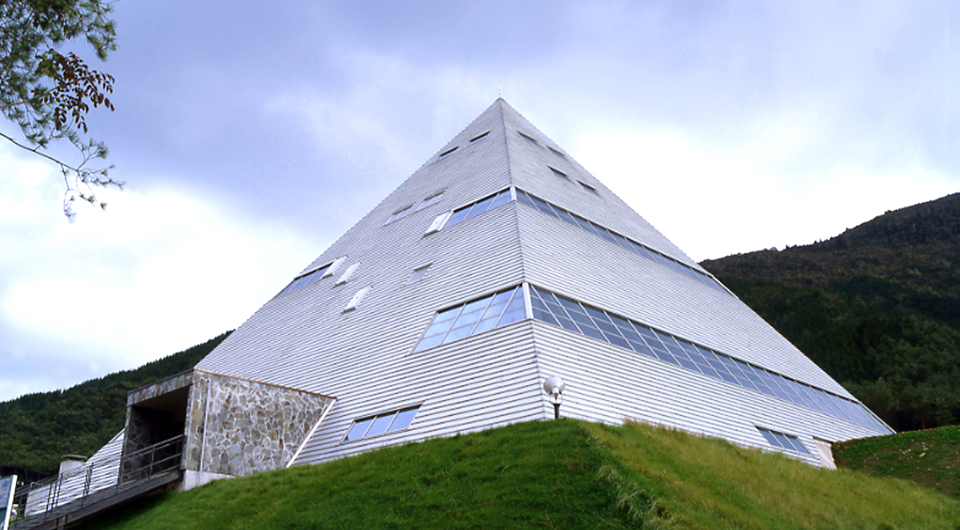

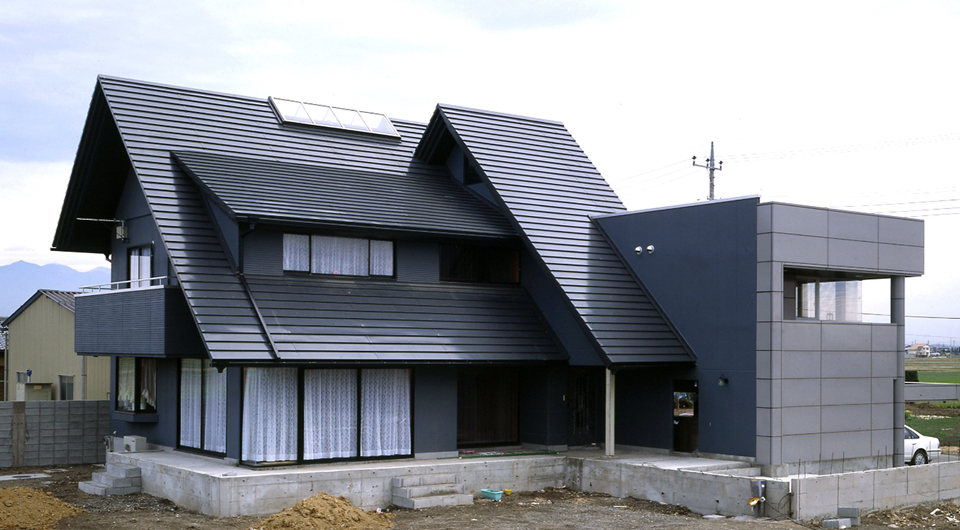

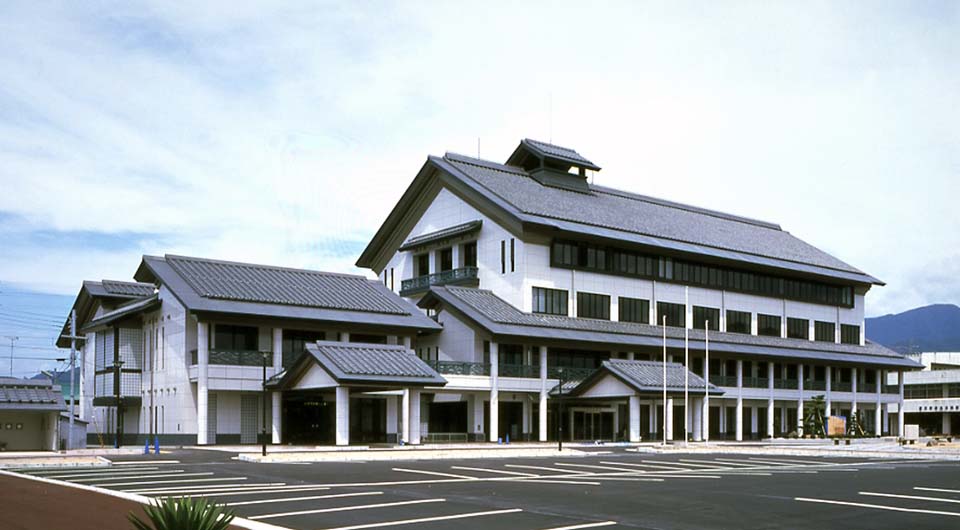

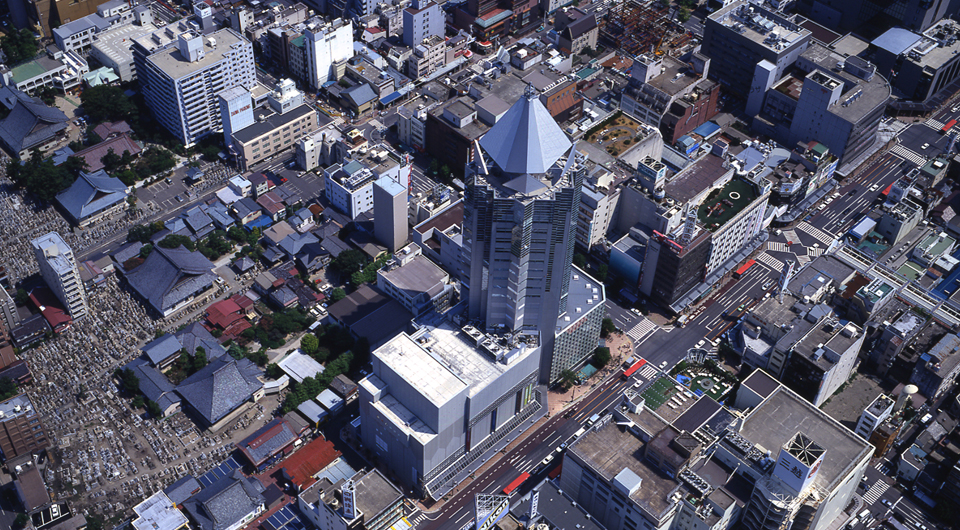

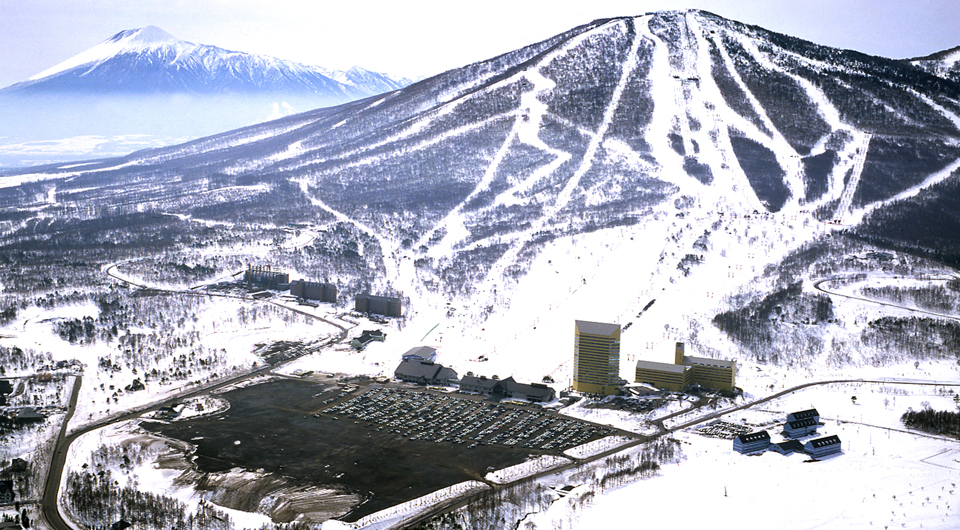

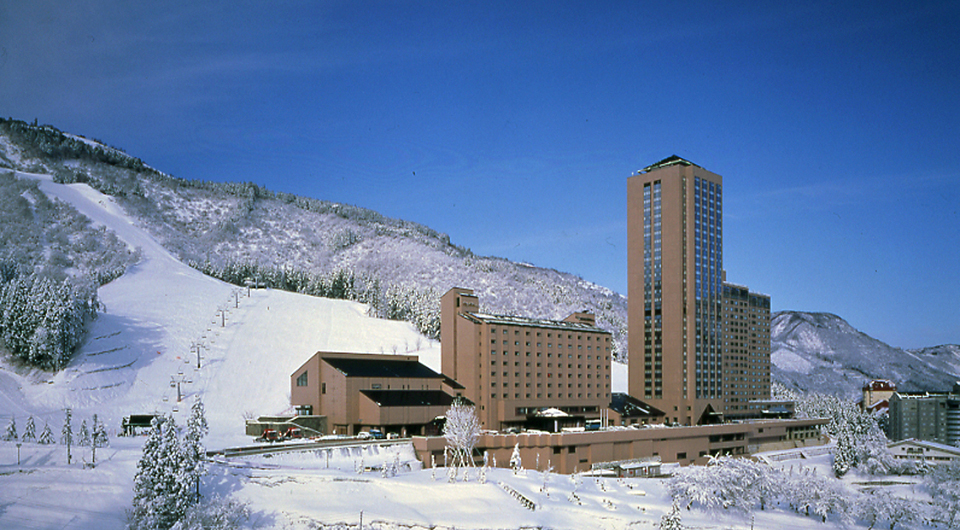

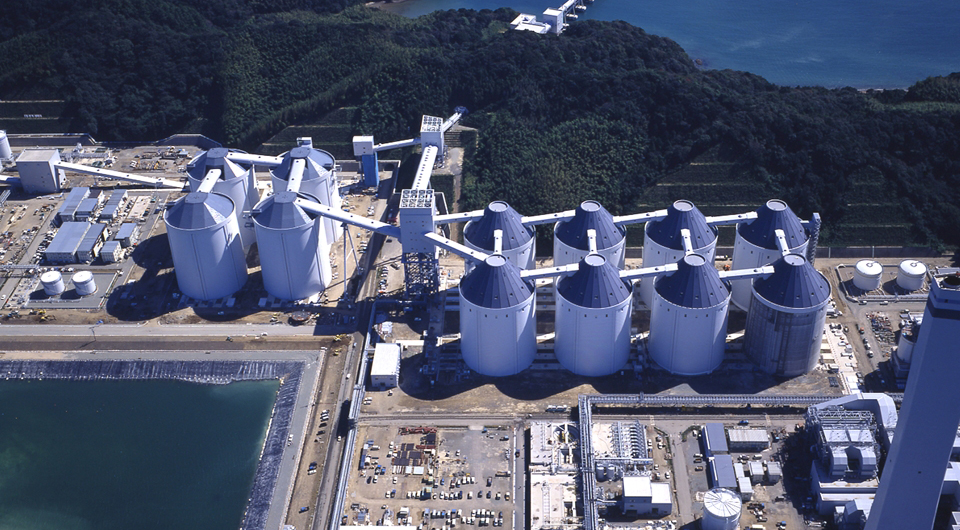

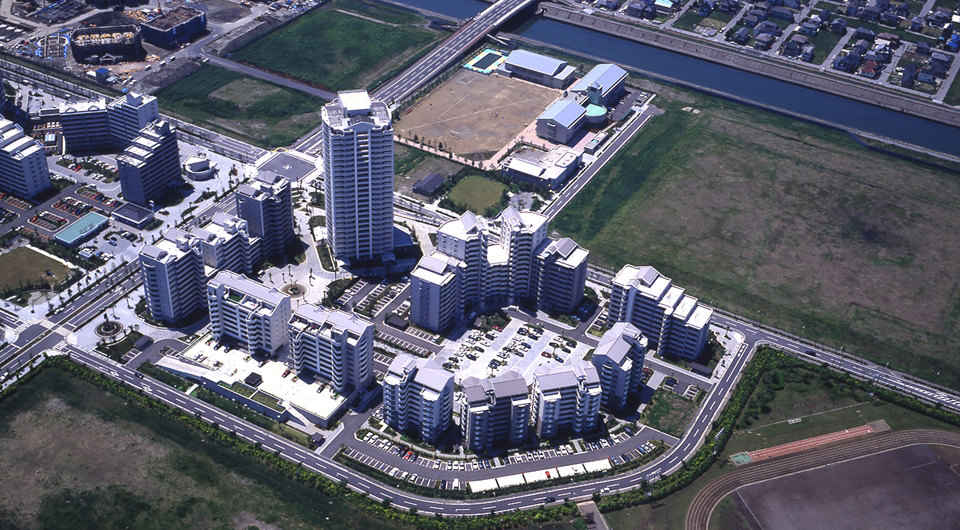

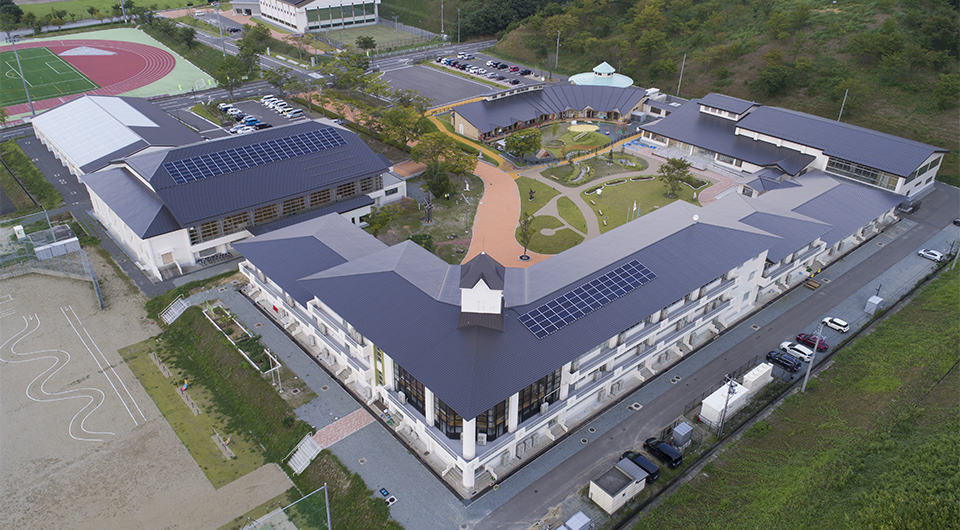

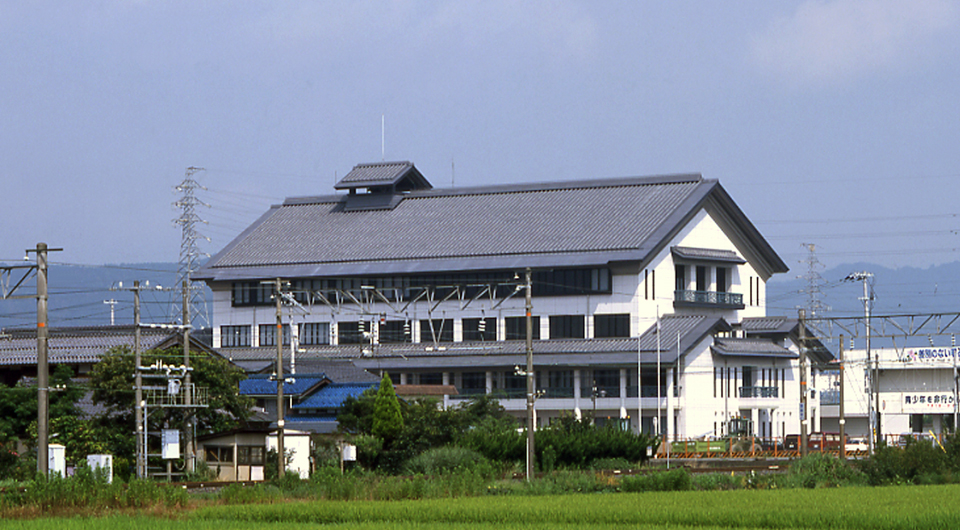

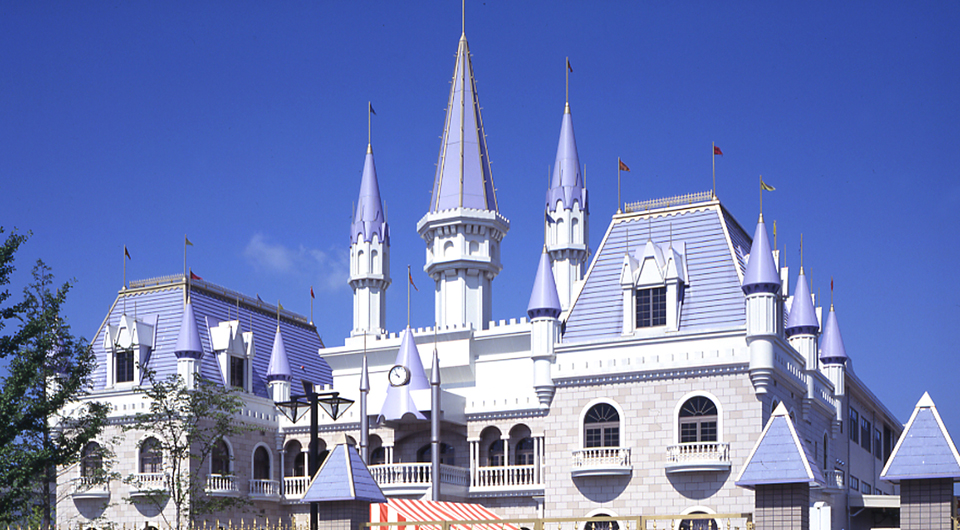

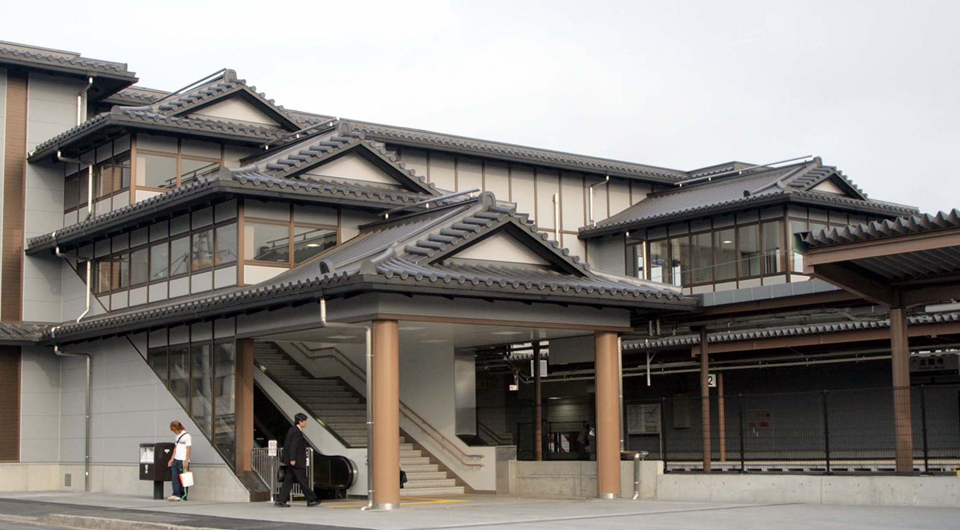

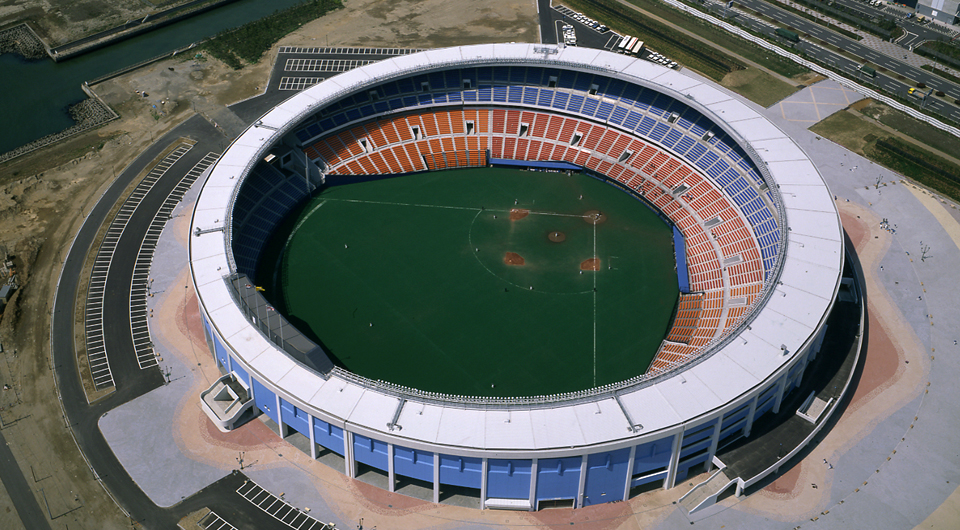

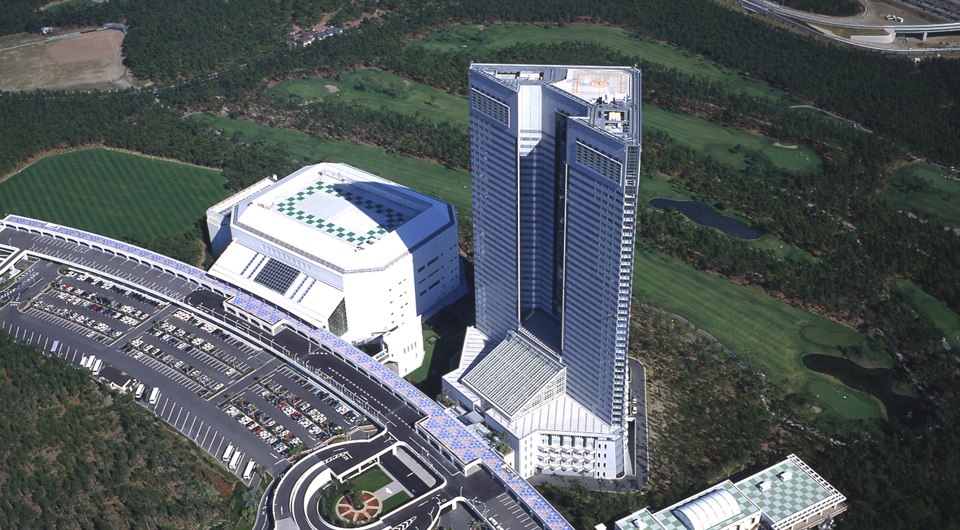

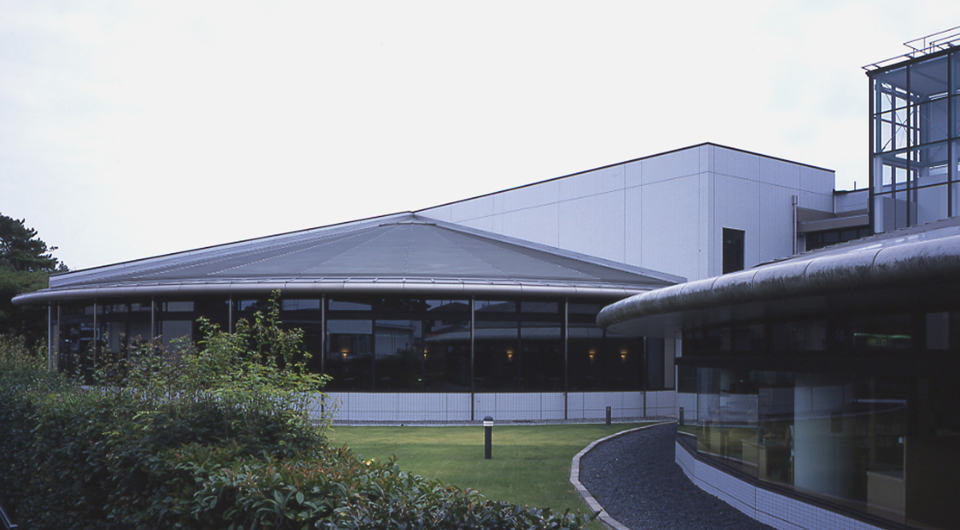

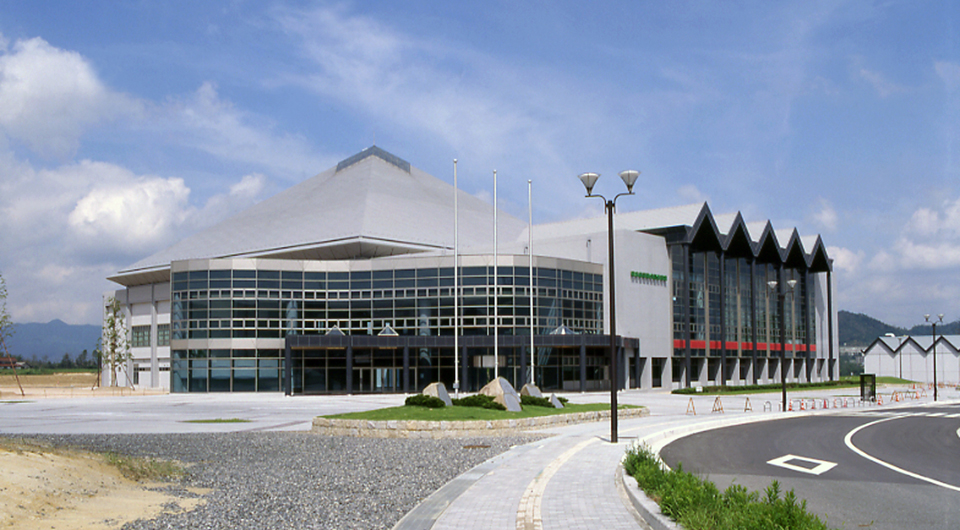

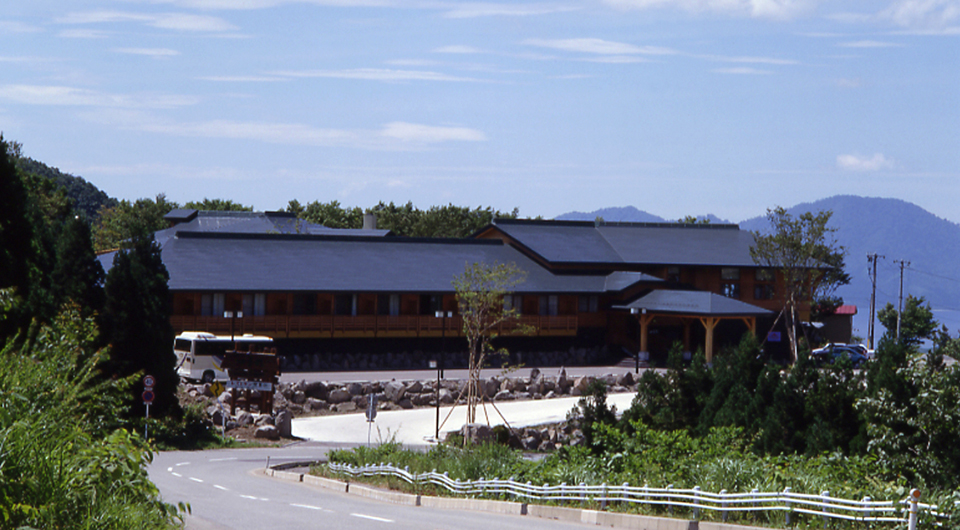

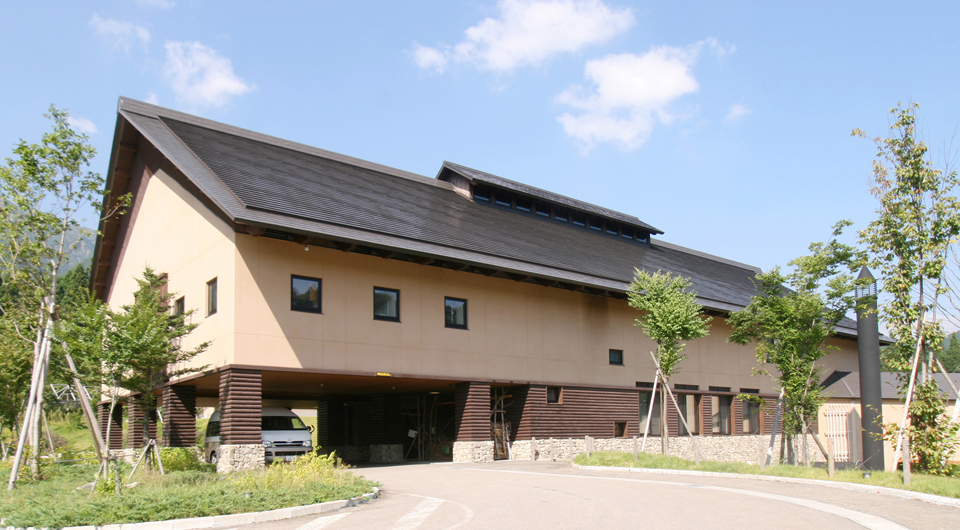

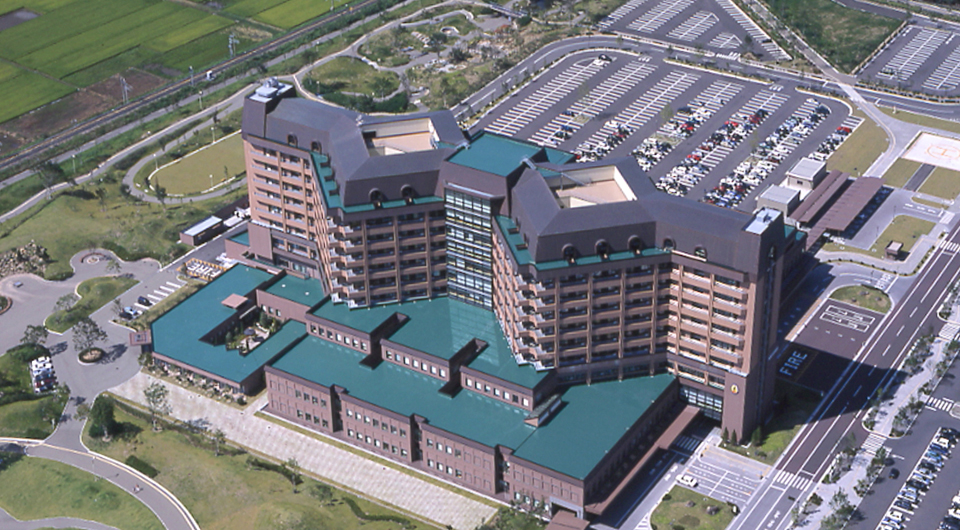

この製品の施工事例
