  • 穴をあけずに後載せソーラー

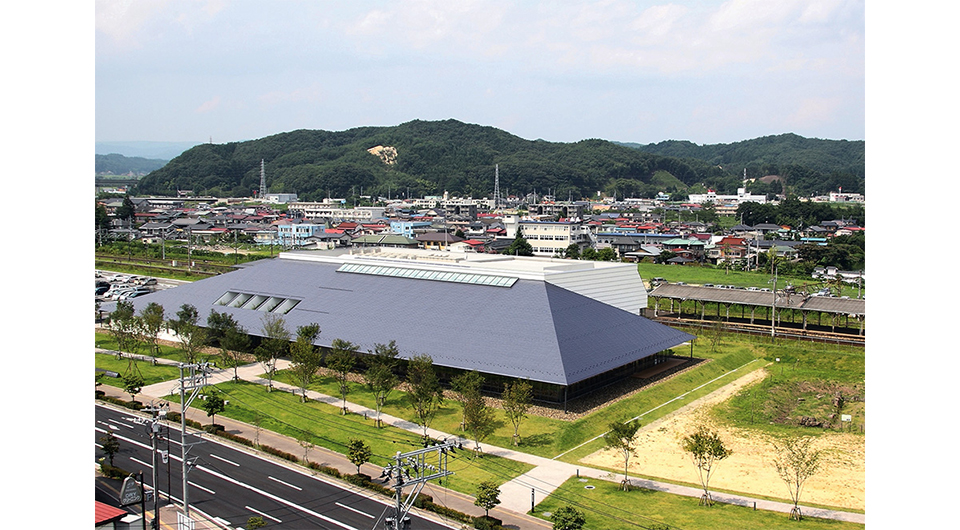

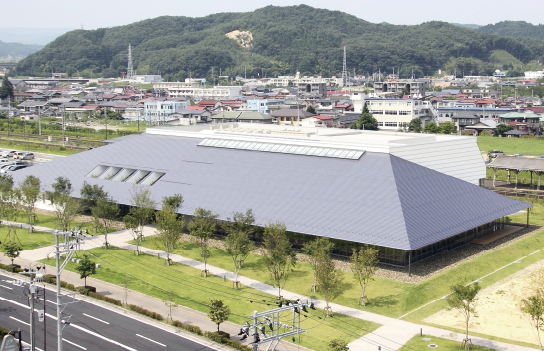

白河市立図書館

屋根形状図

規格

  • 有効幅:345~700mm
  • 有効長さ:4350mm(銅板:3640mm)
  • 勾配:25/100以上

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系(アルミ不可)0.45~1.0mm(裏貼:有・無可)
    • 防水材(防水シート可)・金属タルキ
    • ポリスチレンフォーム100mm以下
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔565mm以下
    • 梁間3700mm以下
  • FP030RF-1852(1)~(15)(断熱システム)
    • 鋼板系・ステンレス系 0.45~0.8mm・アルミ系0.7mm(裏貼:有・無可)
    • 防水材(防水シート可)・金属タルキ
    • ポリスチレンフォーム100mm以下
    • 木毛セメント板25~50mm
    • C型鋼(100×50×20×2.3)要耐火被覆
    • 梁間 構造計算上、安全な寸法
Point

有効幅とハゼ高を自由に変えられるセミオーダー屋根

1つの建物で異なるサイズの屋根をそのままジョイントでき、自由度の高い設計をサポートします。
「カバー工法」の屋根改修も可能です。

断面図


材質・板厚

材質板厚(mm)
カラーアルミ・フッ素アルミ0.7・1.0・1.2
銅板0.6・0.8
カラーステンレス・フッ素ステンレス0.6・0.8
フッ素ガルバリウム鋼板0.6・0.8
カラーガルバリウム鋼板1.0・1.2

その他の材質・板厚については多少納期を必要とします。ご相談ください。

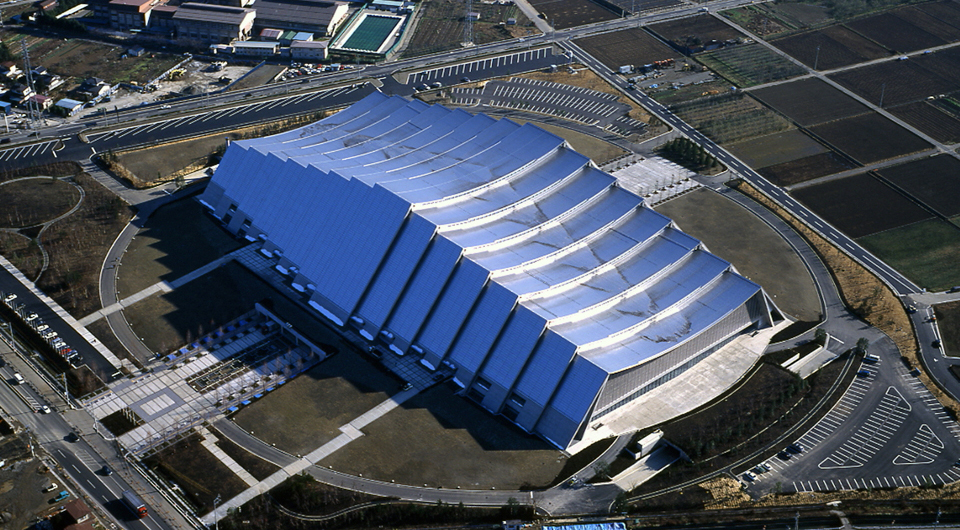

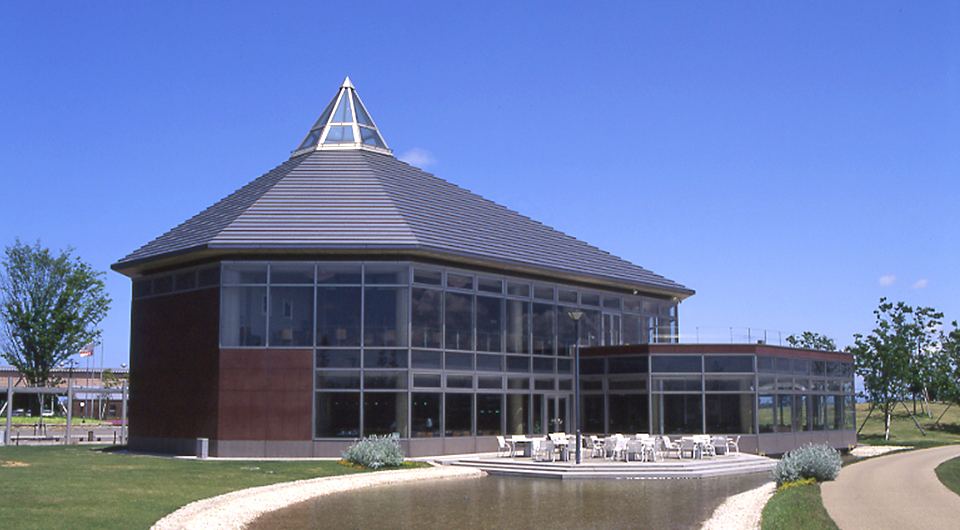

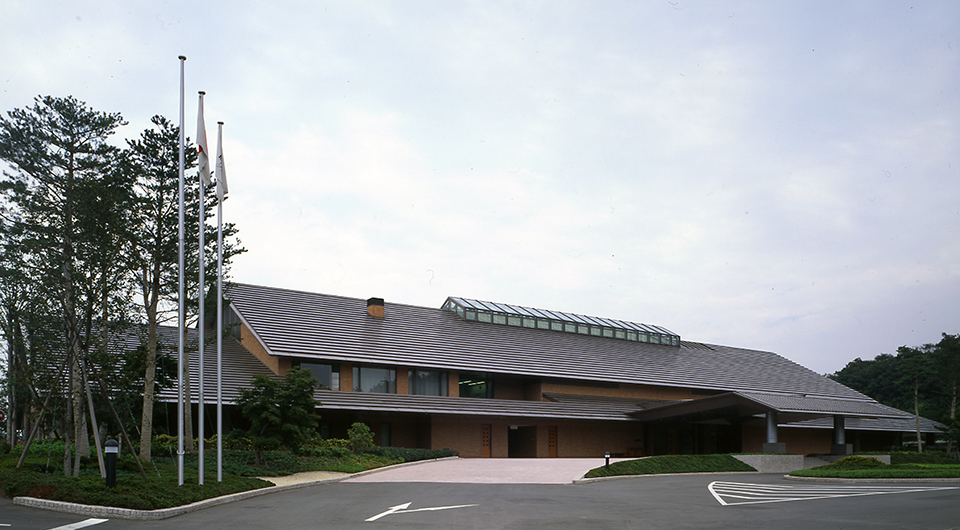

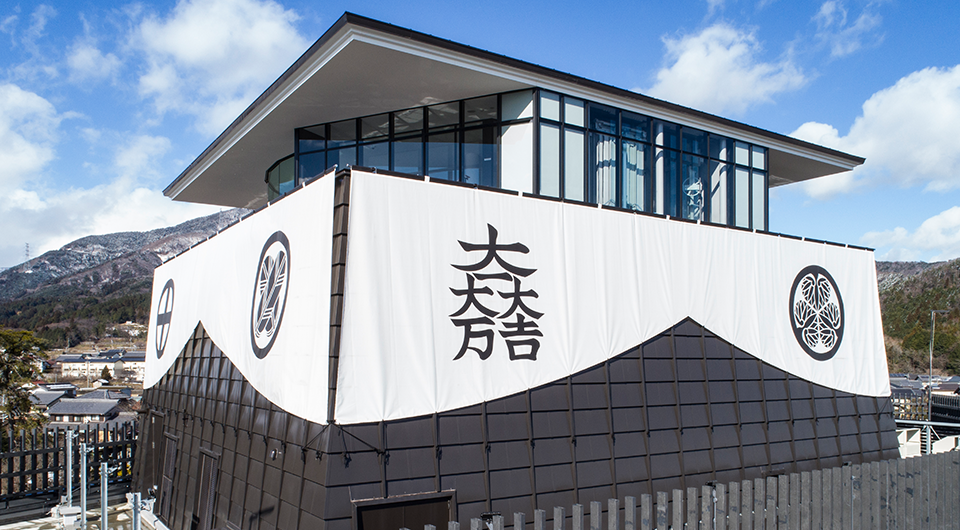

この製品の施工事例
