  • 定尺工法
  • 後載せソーラー

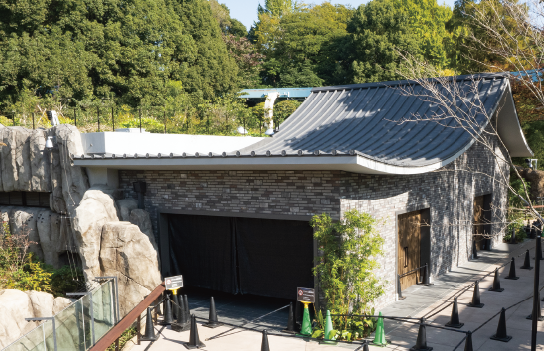

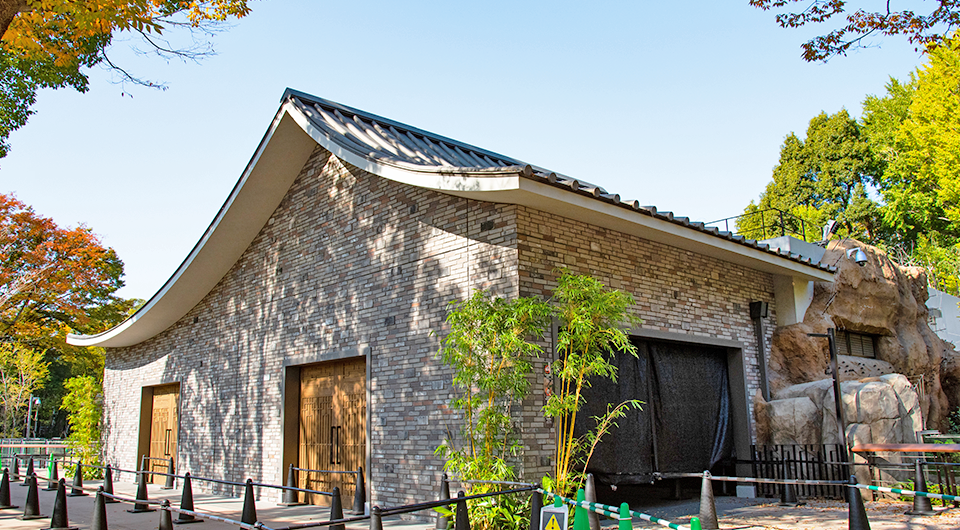

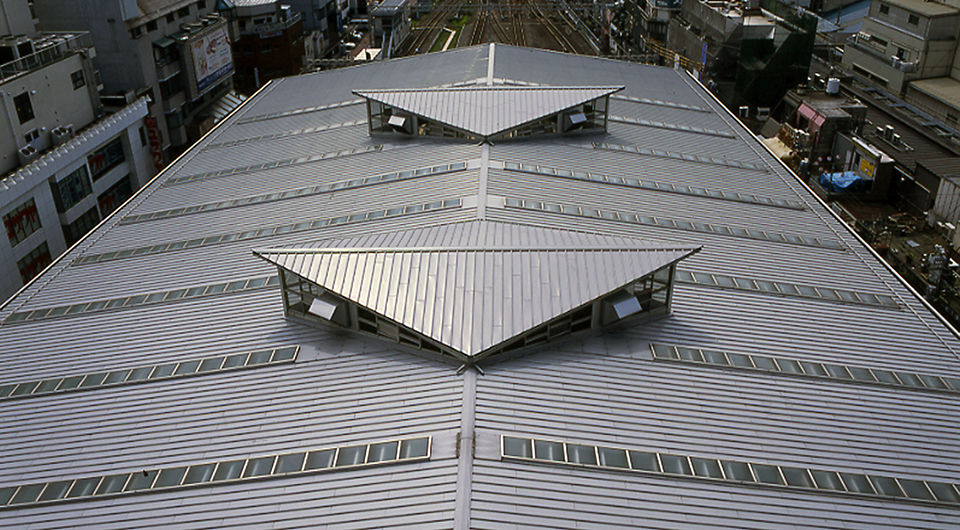

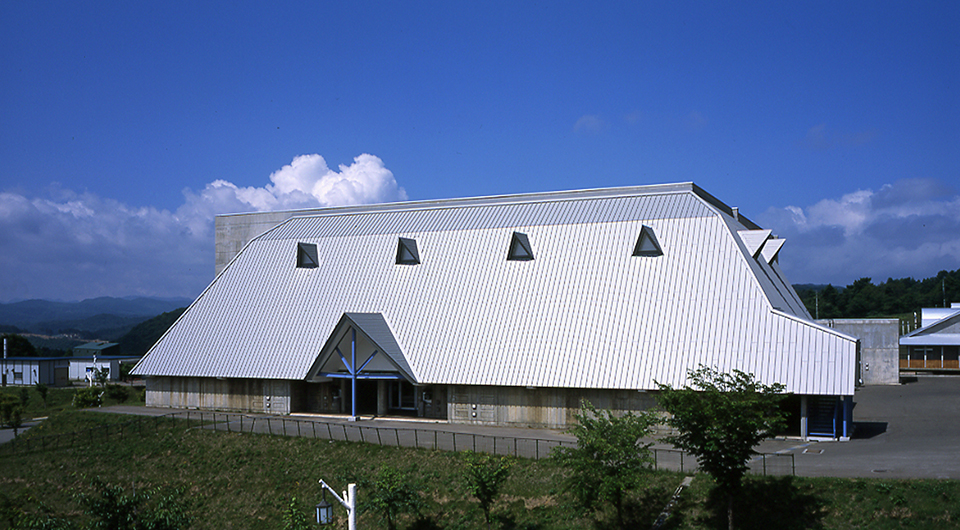

上野動物園 パンダのもり

屋根形状図

規格

  • 有効幅:360mm
  • 有効長さ:3640・3750mm
  • 勾配:
    • (定尺)5/100以上
    • (長尺)3/100以上
  • 曲げ半径:起り・反り10m以上

※詳しくはお問い合わせください。

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系(アルミ不可)0.4~0.8mm(裏貼:有・無可)
    • 防水材(防水シート可)・ポリスチレンフォーム100mm以下
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔565mm以下
    • 梁間3700mm以下
  • FP030RF-1852(1)〜(15)(断熱システム)
    • 鋼板系・ステンレス系 0.4~0.8mm・アルミ系0.7mm(裏貼:有・無可)
    • 防水材(防水シート可)・ポリスチレンフォーム100mm以下
    • 木毛セメント板25~50mm
    • C型鋼(100×50×20×2.3)要耐火被覆
    • 梁間 構造計算上、安全な寸法

耐風圧性能

  • 8000Pa[8kN/㎡](長尺)
  • 5000Pa[5kN/㎡](定尺)

※(財)建材試験センターにおける試験値
(鋼板系:0.4mm・母屋ピッチ606mm・有効幅360mm)

断熱性能(熱貫流率)

  • 0.364W/(㎡・K)[0.313kcal/(㎡ h℃)]

※元旦ユ鋼システム・鉄骨仕様・メッシュ仕様

Point
01

ハンドリングしやすい定尺工法は狭小地・離島・山間部の対策にも

定尺屋根は狭い場所の施工や屋根上でのハンドリングがしやすく、現場での手間とコストを削減します。また、他の部材同様に狭い敷地に搬入ができるため、運搬コストの高い離島や山間部等への運送費削減にもつながります。
特許「V字ハゼ」はスプリングバック(もとに戻る力)を利用して強固に嵌合することができ、強度と水密性に優れた機能を発揮します。

断面図(元旦ユ鋼システム)


材質・板厚

材質板厚(mm)
カラーアルミ・フッ素アルミ0.7
銅板0.4
カラーステンレス・フッ素ステンレス0.45
フッ素ガルバリウム鋼板0.45
カラーガルバリウム鋼板0.4

※板厚0.45mmは、経済的な当社オリジナル製品です。

その他の材質・板厚については多少納期を必要とします。ご相談ください。

高強度な軒先

詳細は軒先強度の専用ページをご確認ください。

Point
02

「元旦ユ鋼システム」と組み合わせて、さらに高機能屋根に

母屋を兼用する「元旦ユ鋼」に断熱材を組み込む「元旦ユ鋼システム」は屋根に厚みをとらずに高断熱を可能にし、高い防水性能を持つ外断熱屋根下地工法です。また、雨音や外部の騒音を抑え、吸音効果により室内環境も向上。地震時の落下防止対策にメッシュ(下地落下防止)の設置も効果的です。

「元旦ユ鋼システム」を使用した2次防水仕様例

  • 1次防水屋根本体
  • 2次防水断熱ベースレイアー

※その他仕様もございます。お問い合わせください。

Idea+

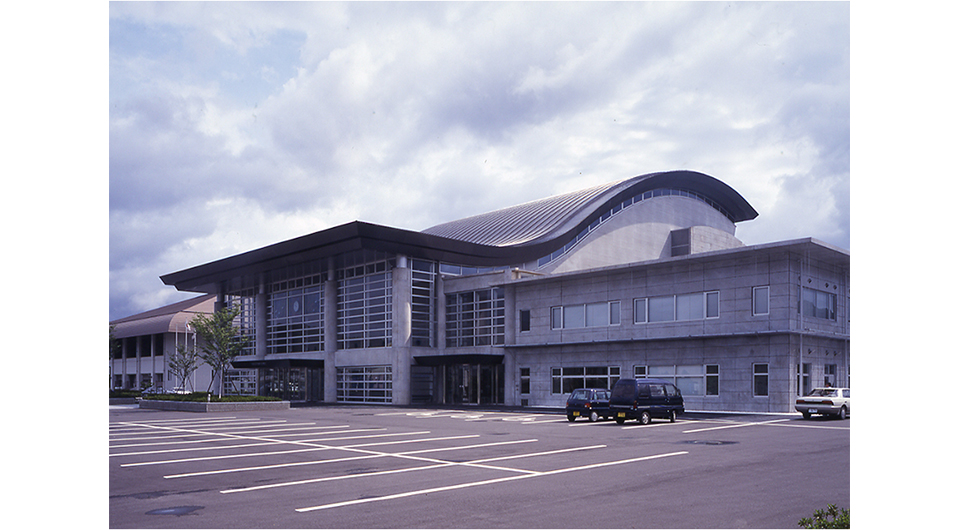

曲線も直線も
いろいろな意匠の屋根に対応

「元旦TRX」は、曲げ半径が起り(むくり)、反りとも10m以上で、ウェーブ形状・カマボコ形状等に対応できます。

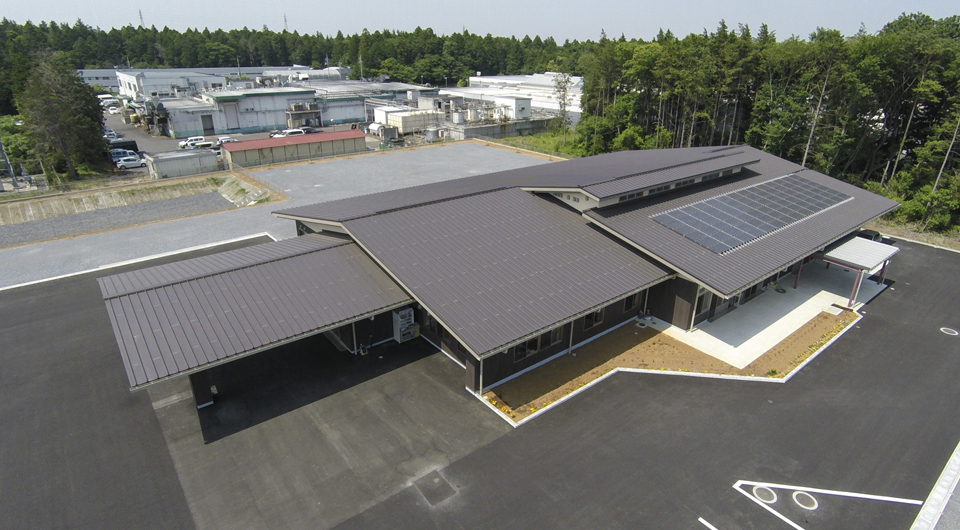

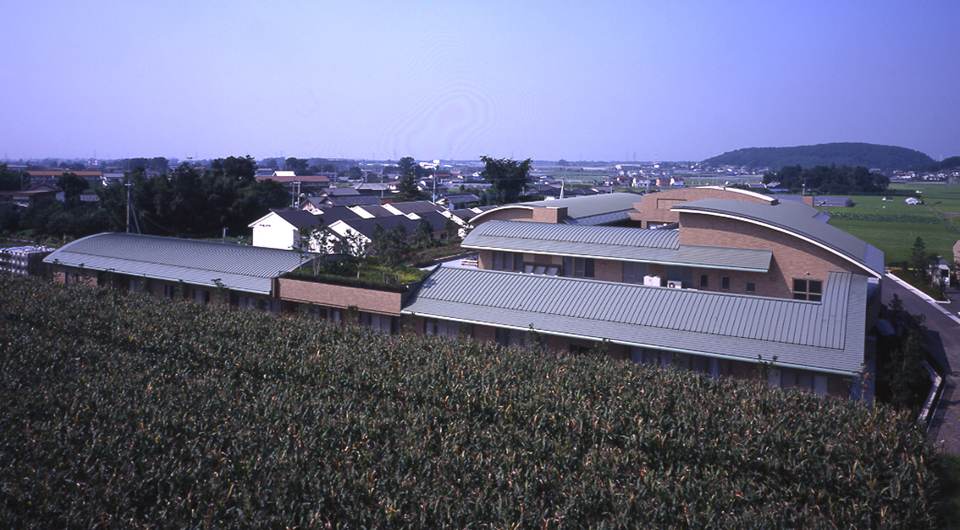

社会福祉法人 美幸会 かさかけの里

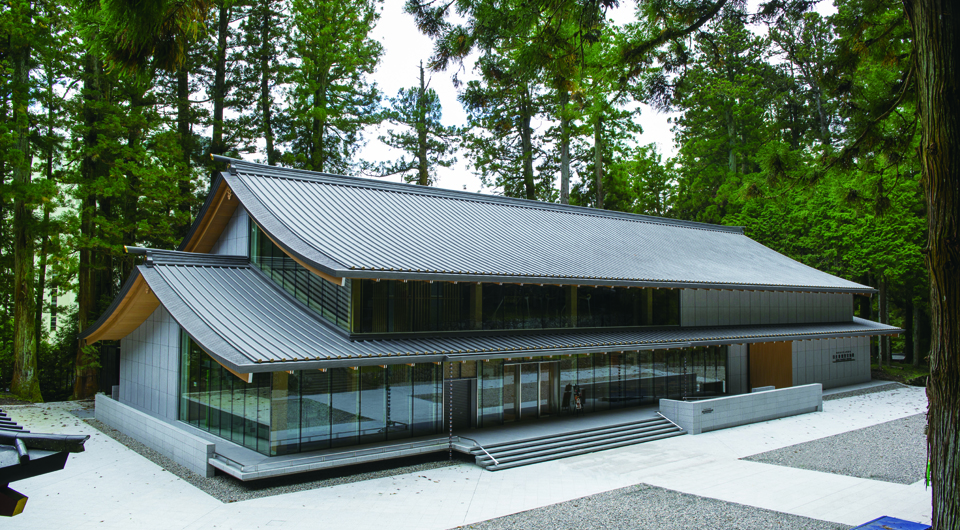

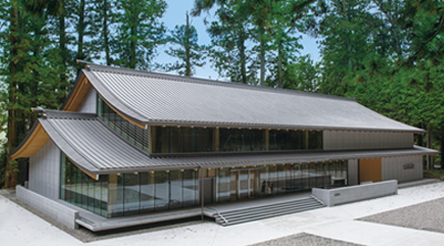

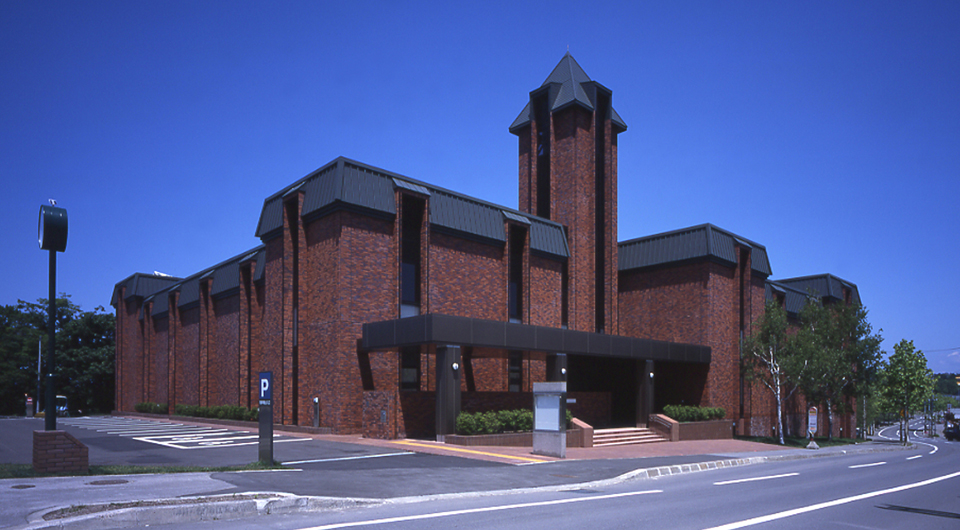

日光東照宮宝物館

CAD データ

元旦TRX/ディティール一式 丸桟カバー
DXF JWW PDF
元旦TRX/ディティール一式 角桟カバー
DXF JWW PDF
