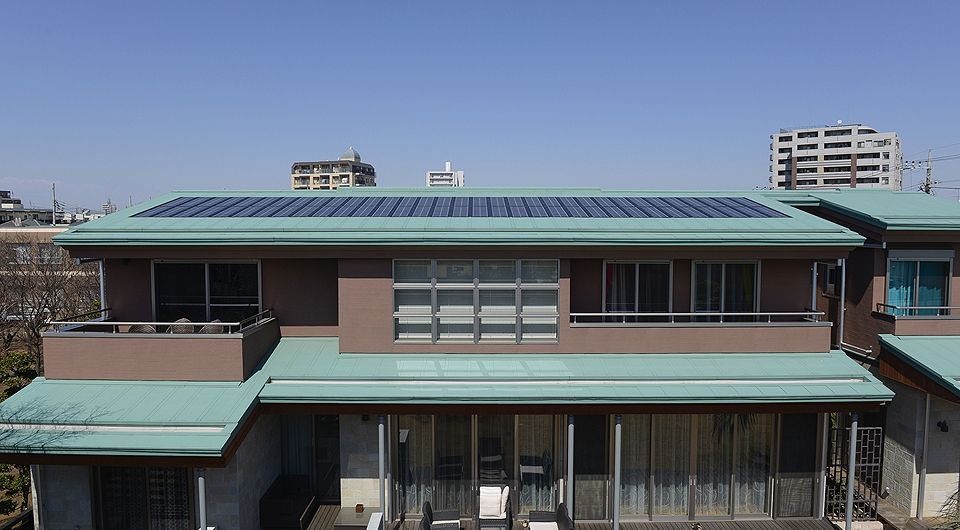

  • 後載せソーラー
東急大井町線上野毛駅

屋根形状図


規格

  • 有効幅:455・480mm
  • 有効長さ:4250・4500・4520mm
    (長尺も可能)※1
  • 勾配:5/100以上※2
  • 曲げ半径:10m以上
    (詳しくはお問い合わせください。)

※1 お問い合わせください。

※2 3/100対応仕様もあります。ご相談ください。

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系(アルミ不可)0.4~0.8mm(裏貼:有・無可)
    • 防水材(防水シート可)・ポリスチレンフォーム100mm以下
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔565mm以下
    • 梁間3700mm以下
  • FP030RF-1852(1)〜(15)(断熱システム)
    • 鋼板系・ステンレス系 0.4~0.8mm・アルミ系0.7mm(裏貼:有・無可)
    • 防水材(防水シート可)
    • ポリスチレンフォーム100mm以下
    • 木毛セメント板25~50mm
    • C型鋼(100×50×20×2.3)要耐火被覆
    • 梁間 構造計算上、安全な寸法

耐風圧性能

  • 8000Pa[8kN/㎡]

※(財)建材試験センターにおける試験値
(鋼板系:0.4mm・母屋ピッチ606mm・有効幅455mm)

断熱性能(熱貫流率)

  • 0.284W/(㎡・K)[0.244kcal/(㎡ h℃)]

※元旦ユ鋼システム・鉄骨仕様・メッシュ仕様

Point
01

自由度の高い意匠を実現する、定尺工法のフラット屋根
特許V字ハゼで高強度、高水密

V字ハゼはスプリングバックを利用して吊子に強固に嵌合し、高い耐風圧性能を発揮します。さらにV字ハゼが樋の役目となり、V字ハゼ内部に浸入した雨水を屋根外部に排出し、高い水密性能を備えています。

断面図(元旦ユ鋼システム)


材質・板厚

材質板厚(mm)
カラーアルミ・フッ素アルミ0.7
銅板0.4
カラーステンレス・フッ素ステンレス0.45
フッ素ガルバリウム鋼板0.45
カラーガルバリウム鋼板0.4

※板厚0.45mmは、経済的な当社オリジナル製品です。

その他の材質・板厚については多少納期を必要とします。ご相談ください。

高強度な軒先

詳細は軒先強度の専用ページをご確認ください。

Point
02

「元旦ユ鋼システム」と組み合わせて、さらに高機能屋根に

母屋を兼用する「元旦ユ鋼」に断熱材を組み込む「元旦ユ鋼システム」は屋根に厚みをとらずに高断熱を可能にし、高い防水性能を持つ外断熱屋根下地工法です。また、雨音や外部の騒音を抑え、吸音効果により室内環境も向上。地震時の落下防止対策にメッシュ(下地落下防止)の設置も効果的です。

「元旦ユ鋼システム」を使用した3次防水仕様例

  • 1次防水屋根本体
  • 2次防水ドレンガイド
  • 3次防水断熱ベースレイアー

※その他仕様もございます。お問い合わせください。

Idea+

屋根とトップライトに段差(谷)が無いため
雨水がスムーズに流れ水密性が高い

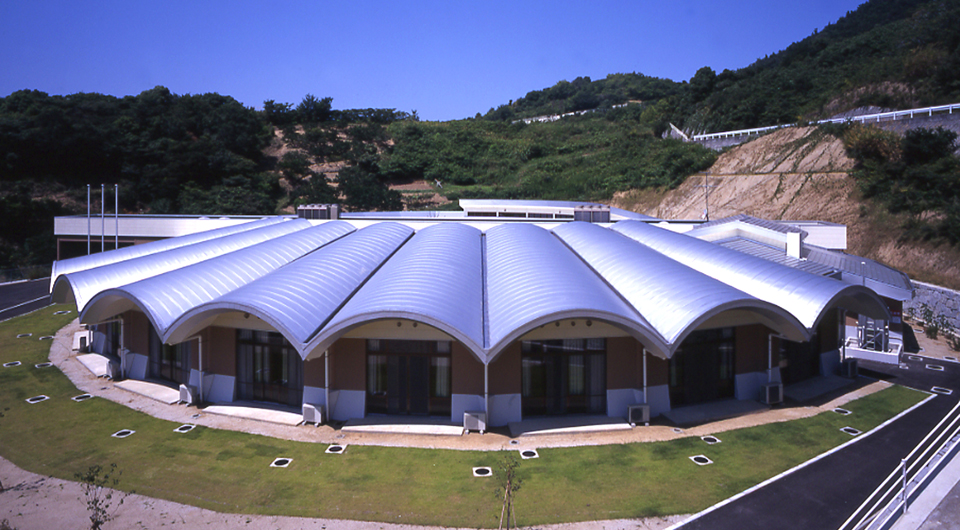

二本松市城山市民プール(外観)
二本松市城山市民プール(屋内)

CAD データ

マッタラールーフ7型/ディテール一式
DXF JWW PDF
マッタラールーフ7型/断熱H25mm断熱H25
DXF JWW PDF
マッタラールーフ7型/断熱H60mm断熱H60
DXF JWW PDF
マッタラールーフ7型/木造(元旦内樋あり)
DXF JWW PDF
マッタラールーフ7型/木造(元旦内樋なし)
DXF JWW PDF

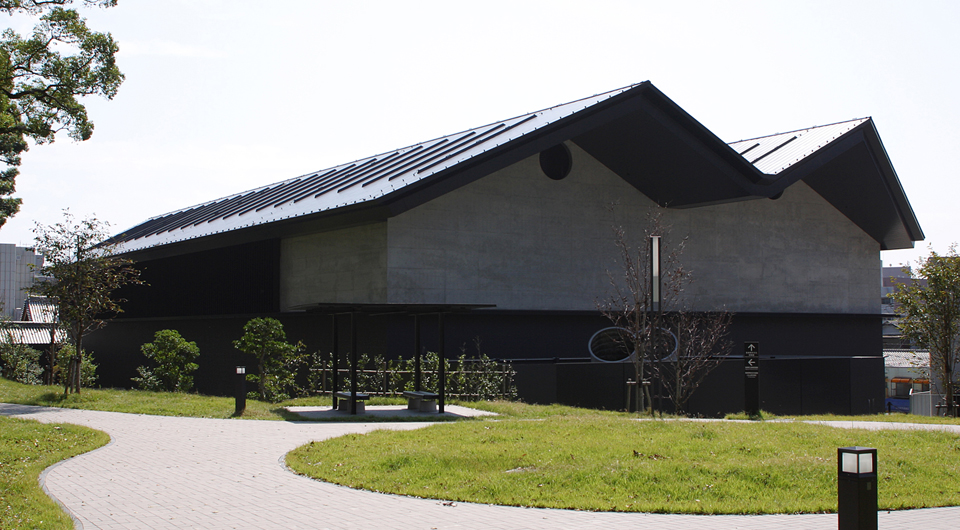

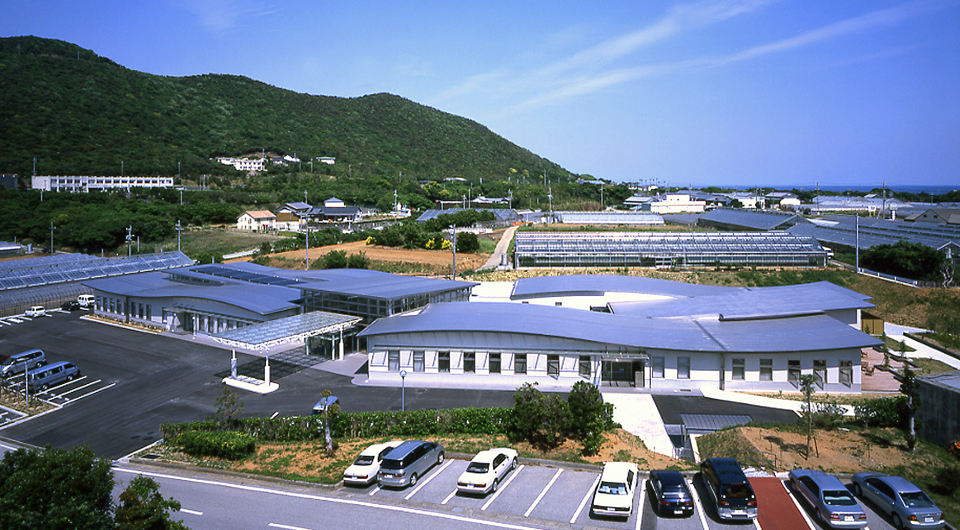

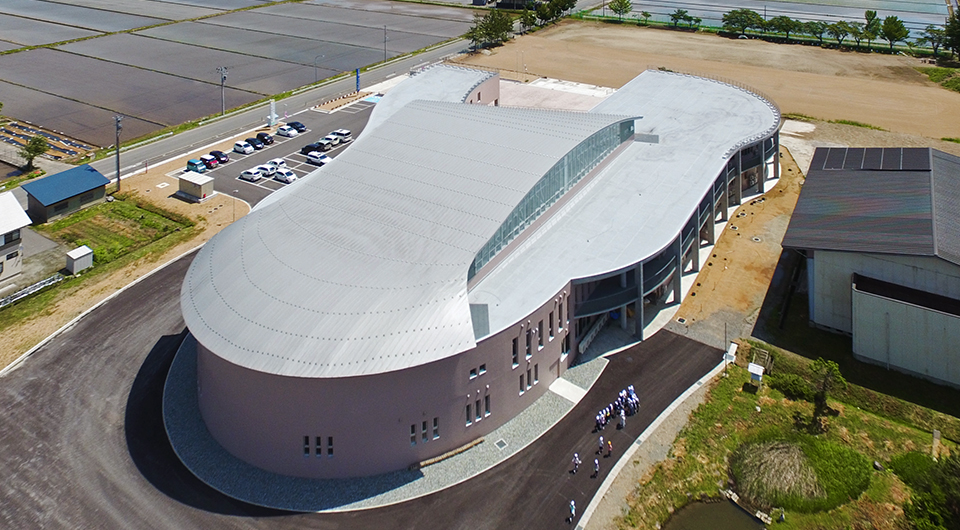

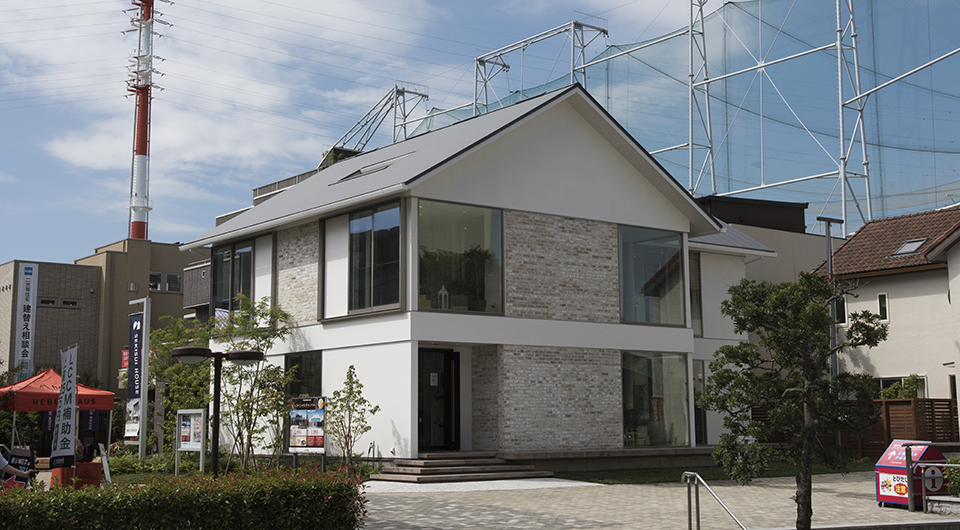

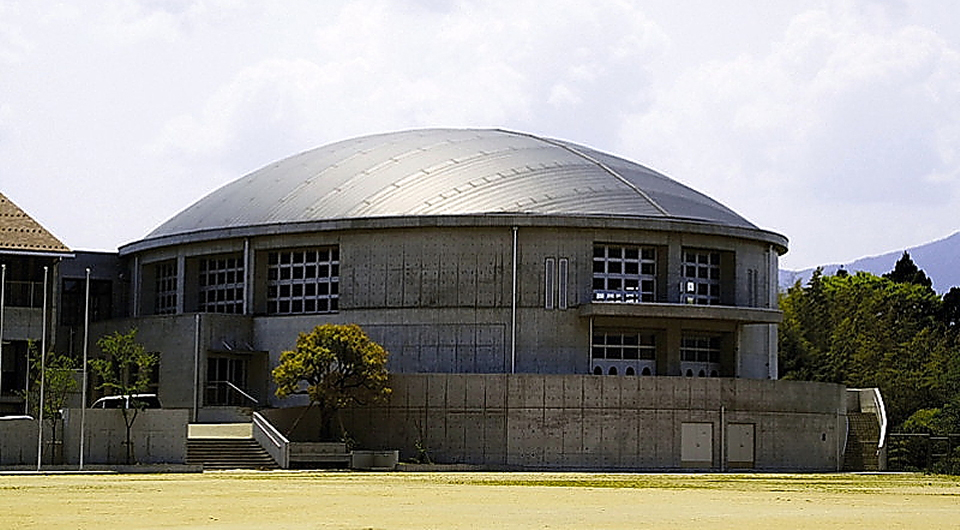

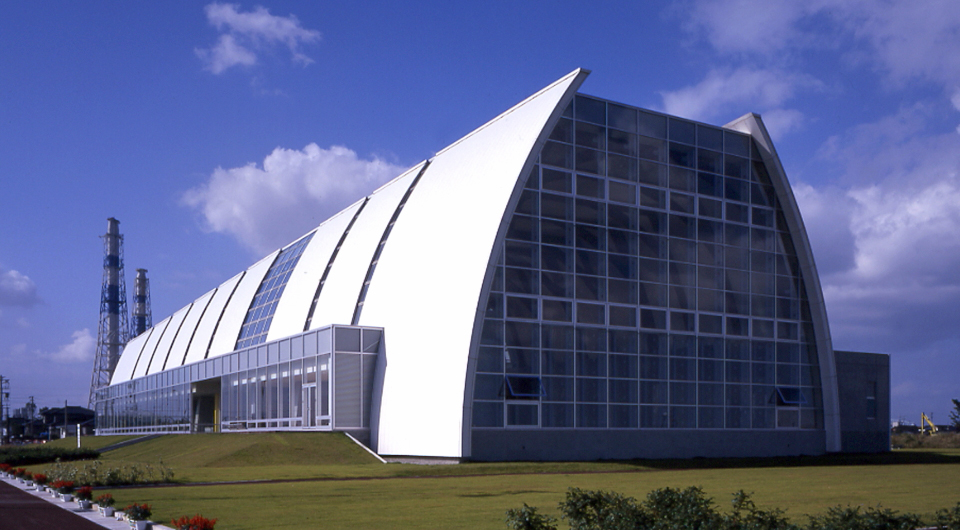

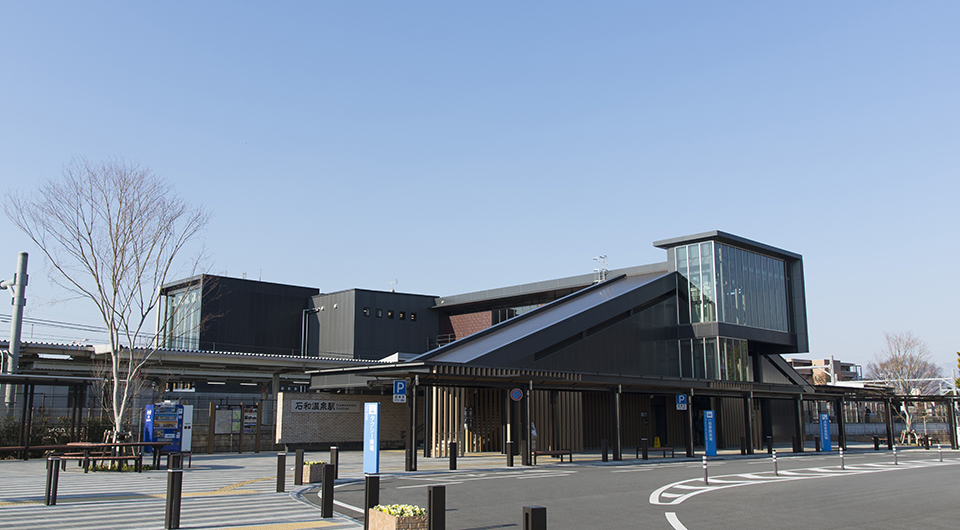

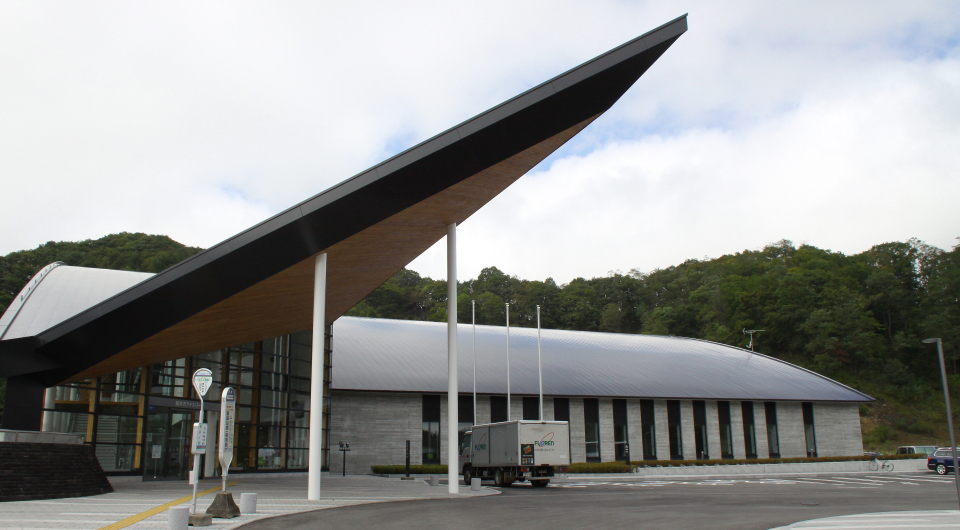

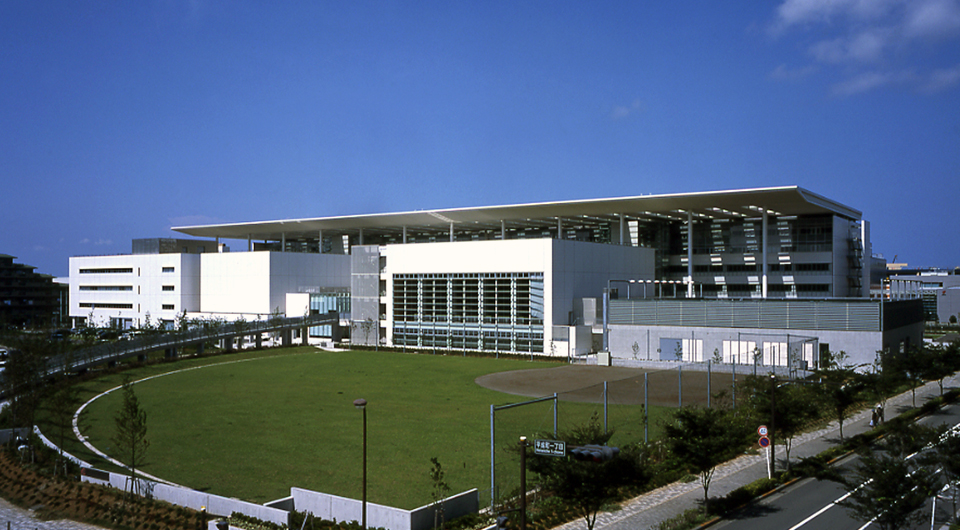

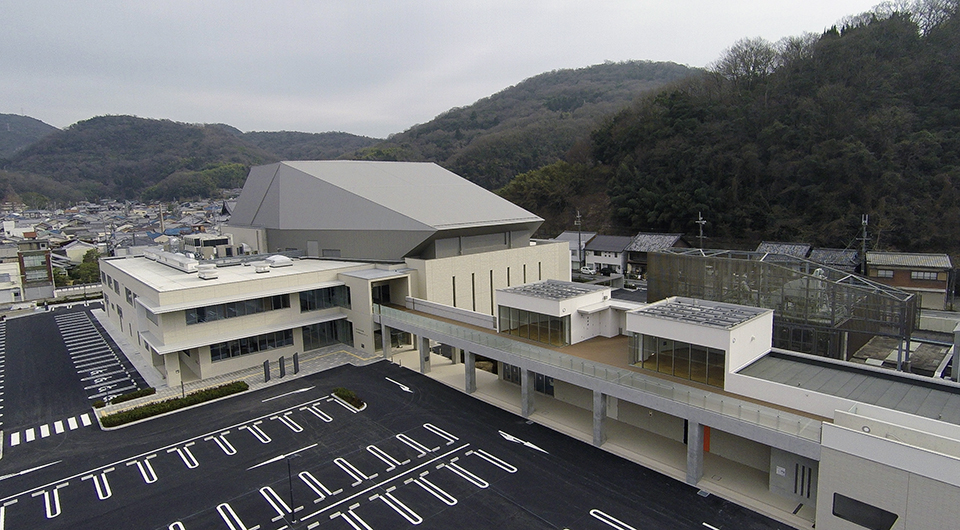

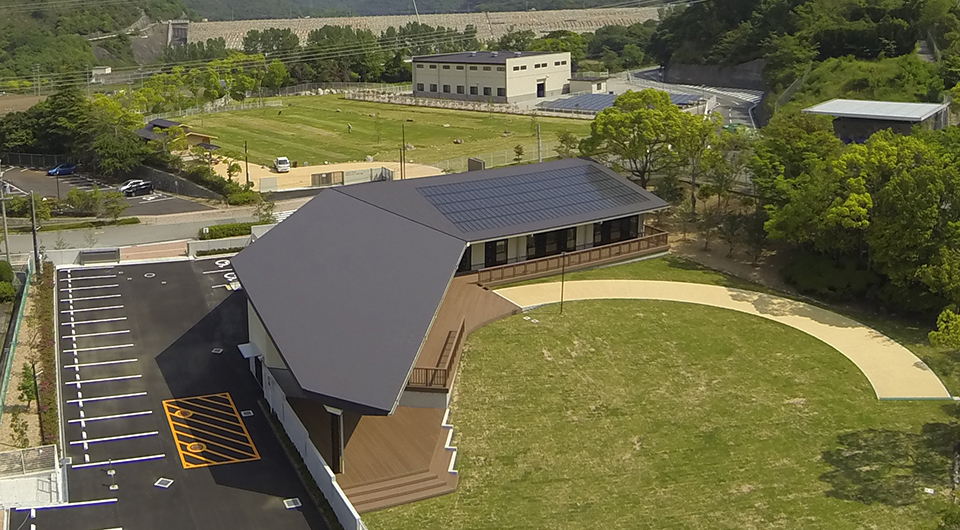

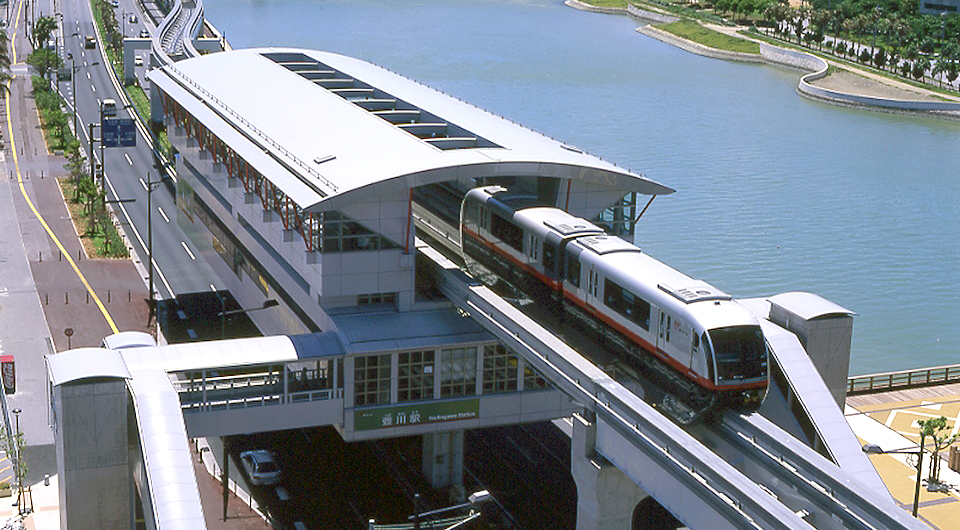

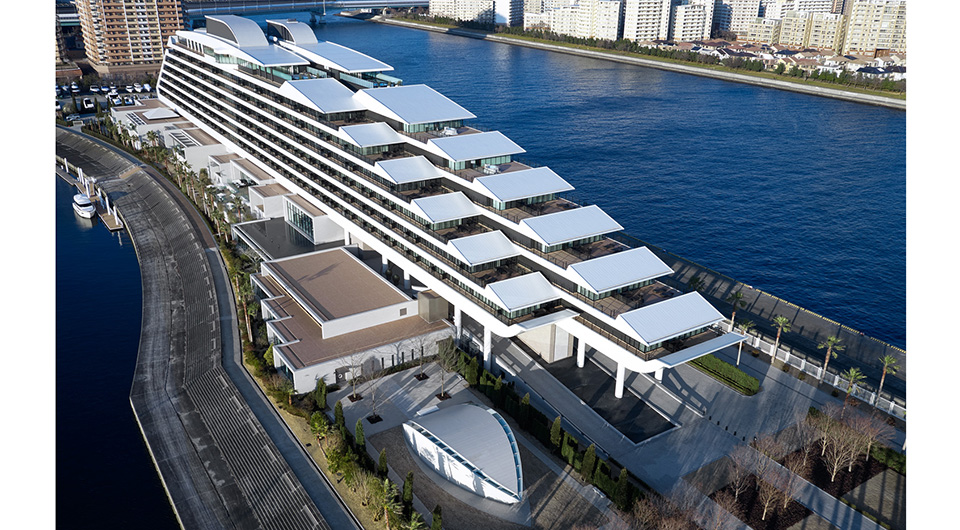

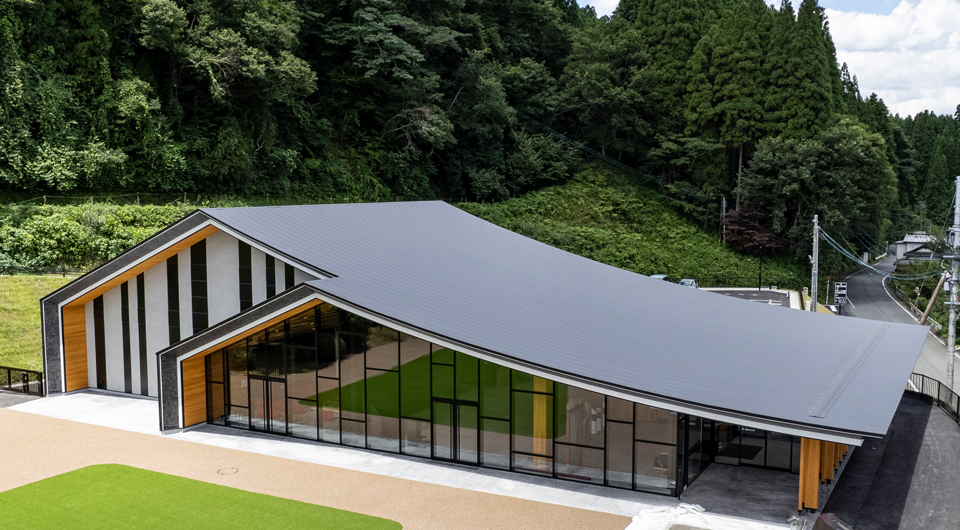

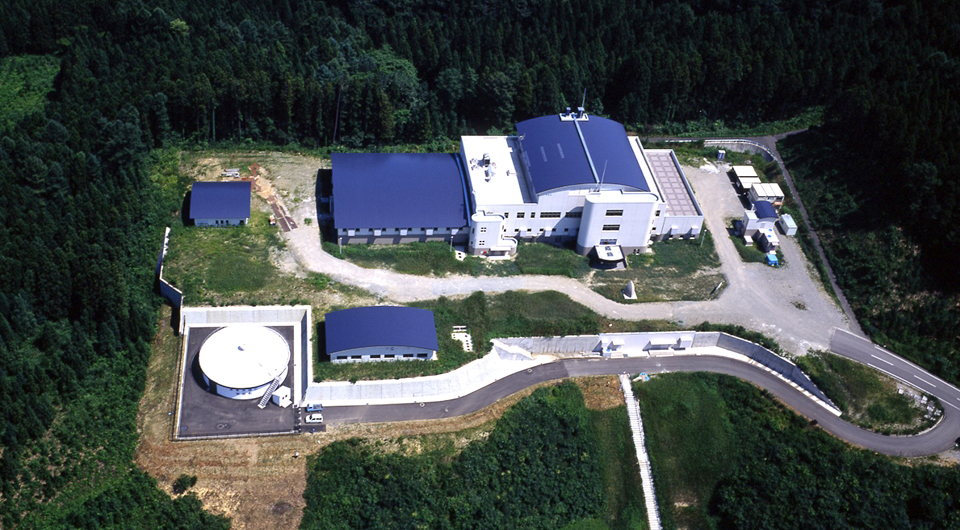

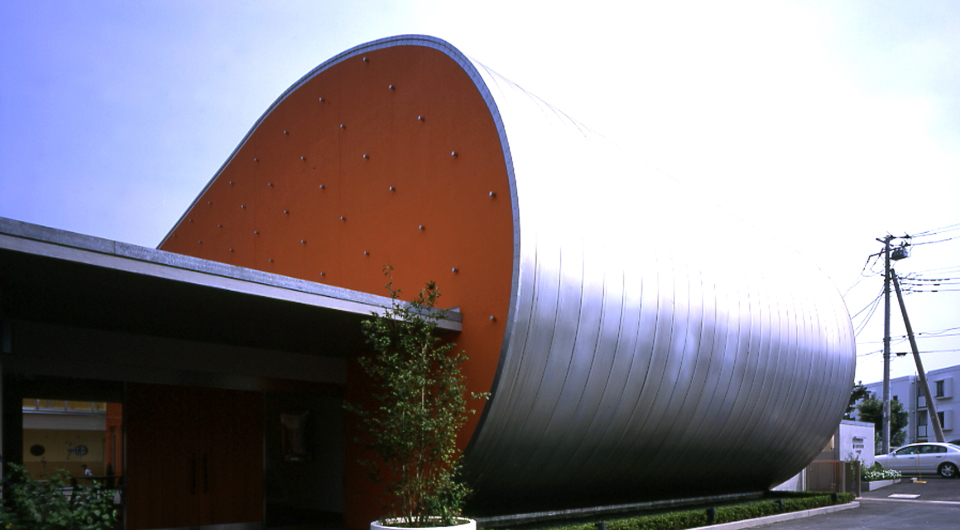

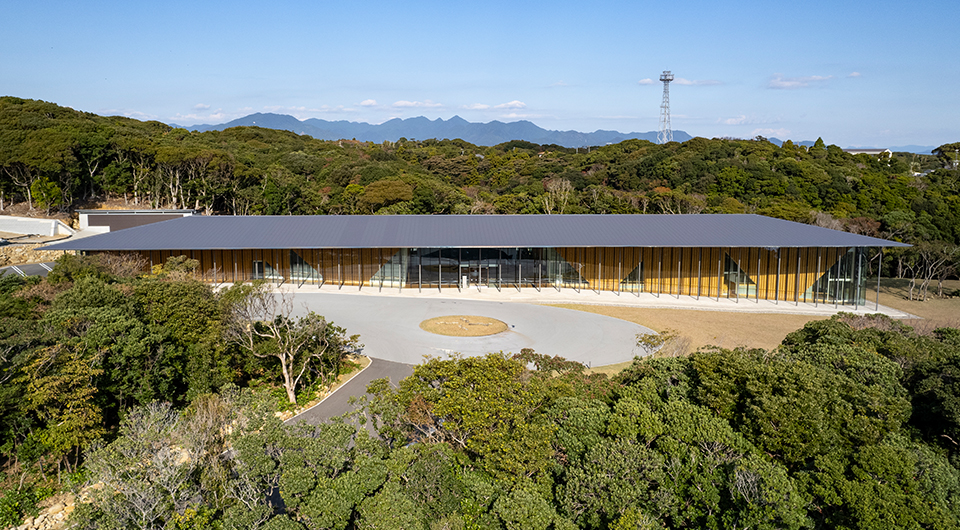

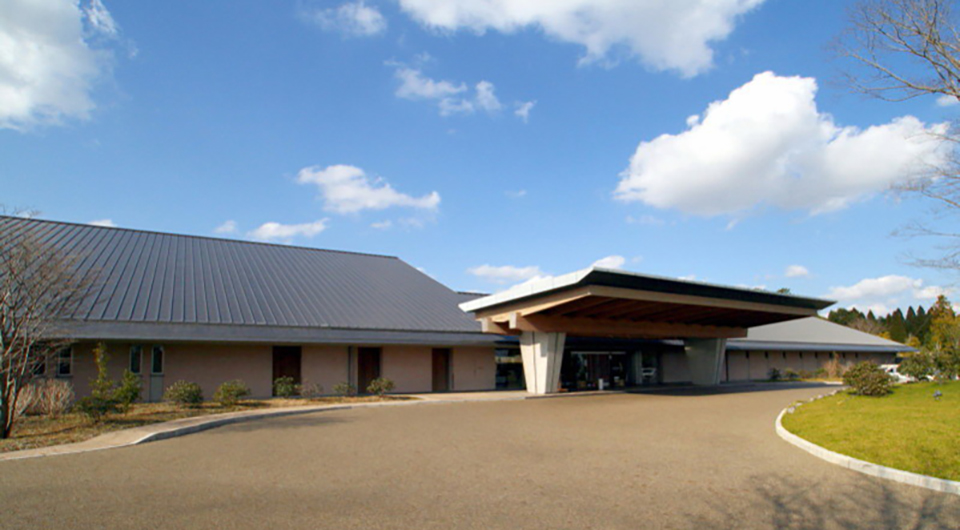

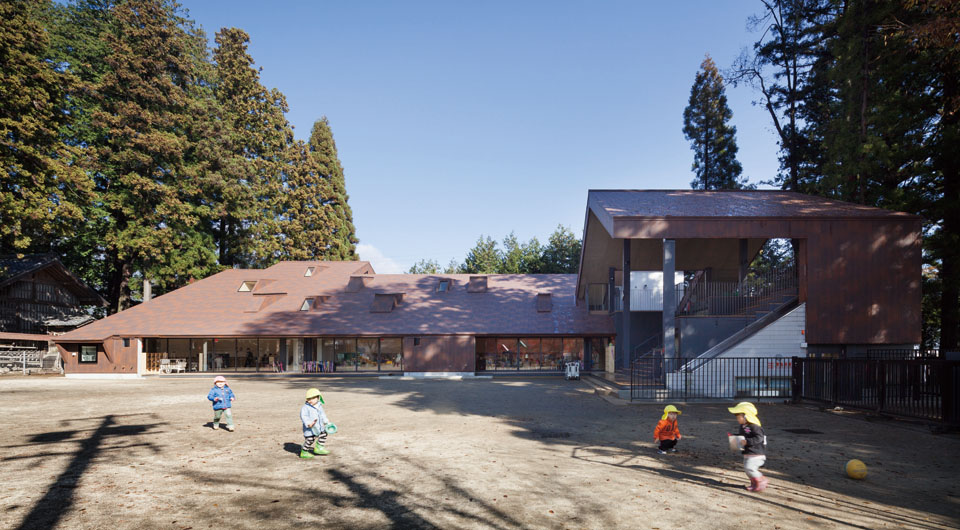

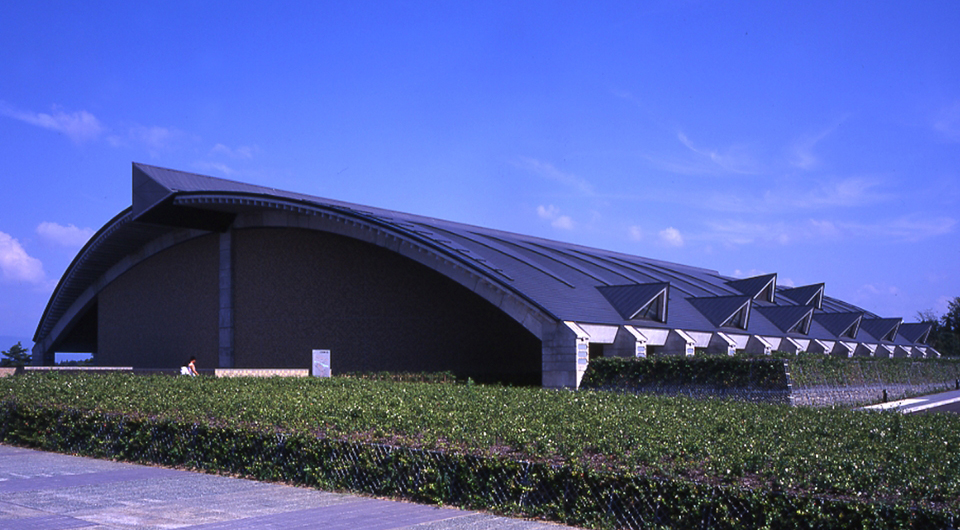

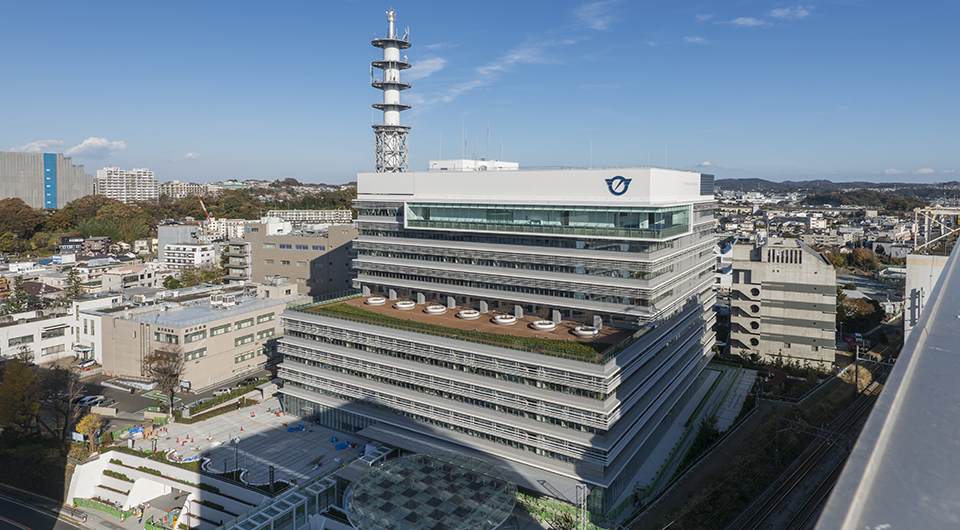

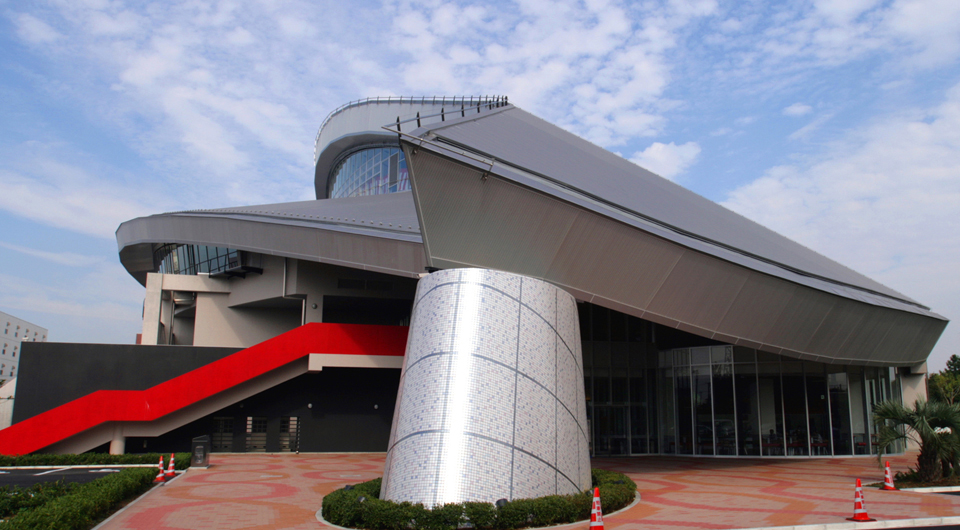

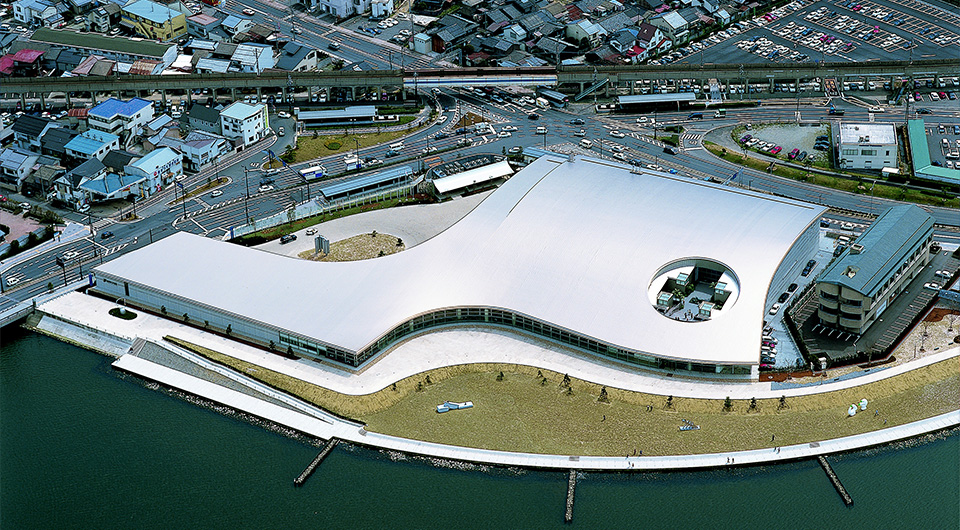

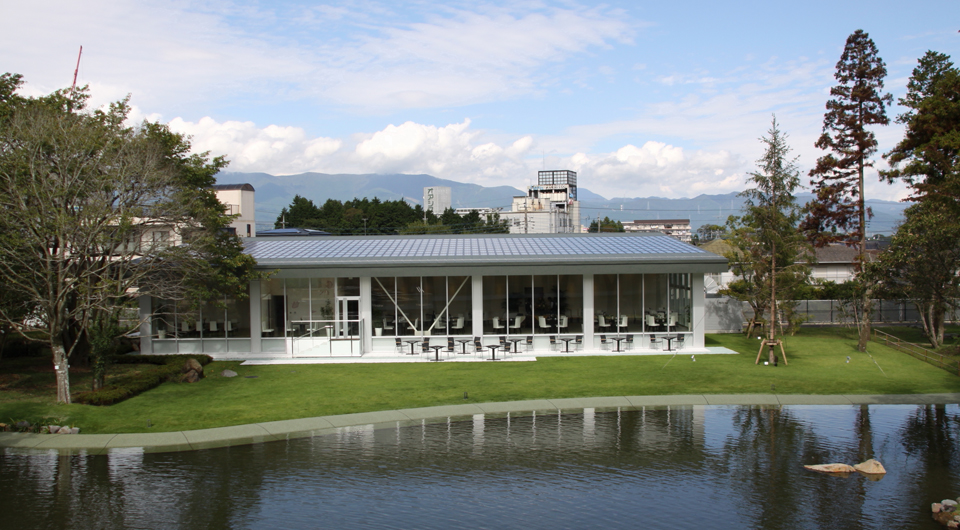

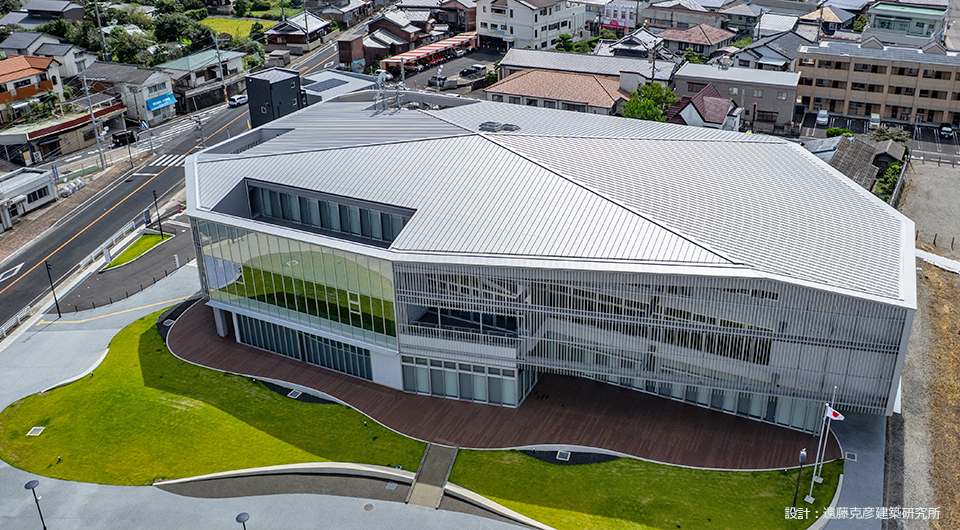

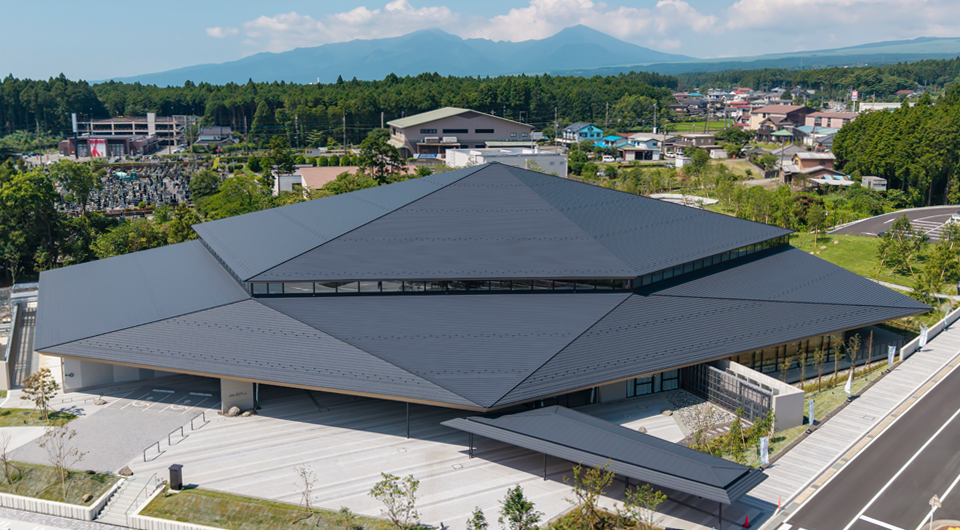

この製品の施工事例
