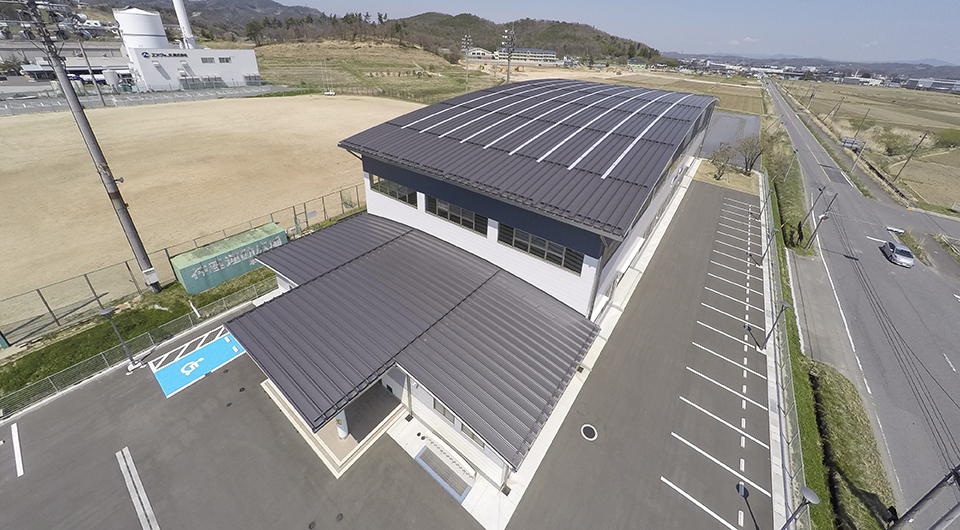

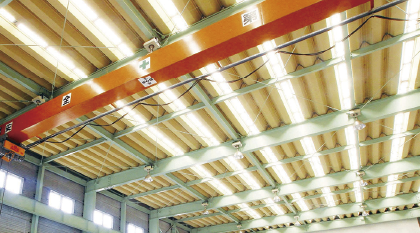

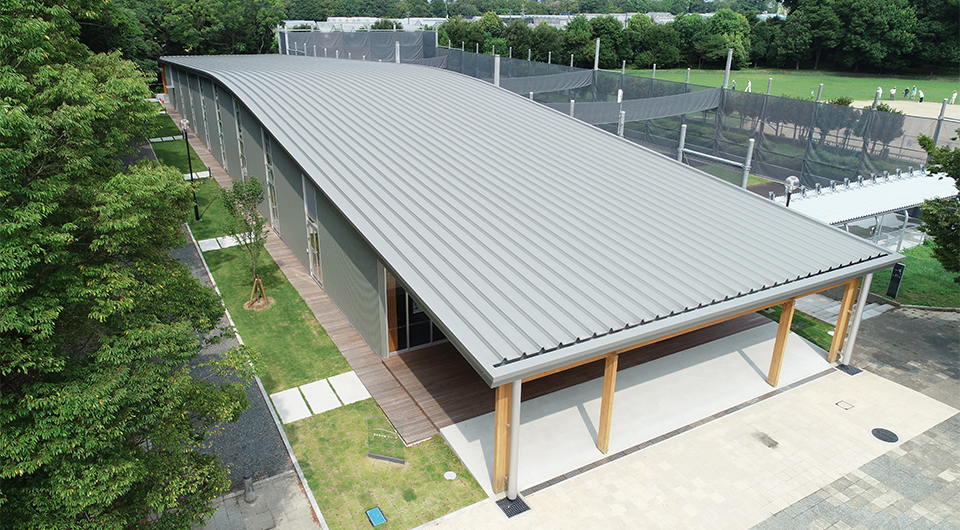

  • 穴をあけずに後載せソーラー

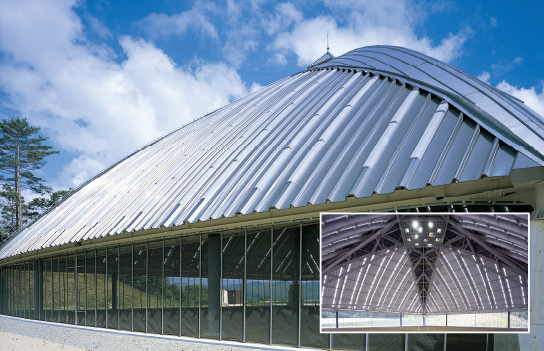

作木ふれあい公園 スカイドーム

屋根形状図

規格

  • 有効幅:500mm
  • 勾配:3/100以上

※曲げ半径についてはお問い合わせください。

※寒冷地・積雪地域等はお問い合わせください。

※有効長さについてはお問い合わせください。

性能

屋根30分耐火構造

  • FP030RF-1497~FP030RF-1500(元旦ユ鋼システム)
    • 鋼板系・ステンレス系(アルミ不可)0.6~1.0mm(裏貼:有・無可)
    • 防水材(防水シート可)・ポリスチレンフォーム100mm以下
    • 断熱ベースレイアー(ポリスチレンフォーム91mm)
    • 木毛セメント板40mm・ユ鋼間隔500mm以下・梁間3700mm以下
  • FP030RF-9293(2重折板)
    • 鋼板系 上下弦材共0.6~1.0mm以上
    • グラスウール(10kg/m3品)100mm・梁間 構造計算上、安全な寸法
  • FP030RF-1451-1
    • 鋼板系0.8~1.0mm・裏貼 フネンエース4mm・梁間2500mm以下

断熱性能(熱貫流率)

  • 0.334W/(㎡・K)[0.287kcal/(㎡ h℃)]

※元旦ユ鋼システム仕様

Point

ハゼ締め不要、完全嵌合式の高強度・高水密

断面図


断面性能

板厚(mm)正圧負圧
断面二次モーメントIx
(㎝4/m)
断面係数Zx(㎝3/m)断面二次モーメントIx
(㎝4/m)
断面係数Zx(㎝3/m)
0.6117.817.968.810.4
0.8157.123.991.713.9
1.0196.429.9114.717.3

材質・板厚

材質板厚(mm)
カラーステンレス・フッ素ステンレス0.6・0.8・1.0
フッ素ガルバリウム鋼板0.6・0.8・1.0
カラーガルバリウム鋼板0.6・0.8・1.0

その他の材質・板厚については多少納期を必要とします。ご相談ください。

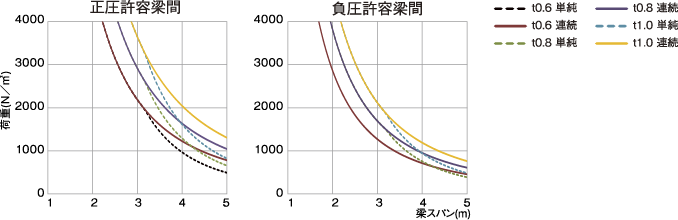

許容梁間

単位重量

板厚(mm) 単位重量(鉄板系)
(kg/m)(kg/㎡)
0.64.58.9
0.85.911.8
1.07.414.8

※グラフの数値は屋根単体の強度です。詳細は物件ごとに計算書で確認してください。

折板山部に設置する屋根一体型トップライト

ごみ・土埃の溜まりやすい谷部ではなく折板山部に設置するため、風雨がガラス面の汚れを洗い流し、長期間綺麗な状態を保ちます。

元旦トップライト(L-200,100専用)

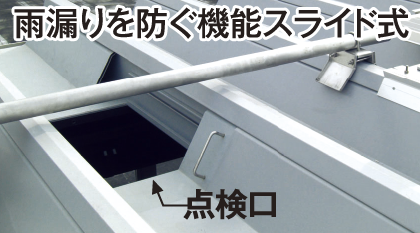

点検口 ソーラー屋根の必需品

ビューティルーフL-200・L-100専用

軒先に設置できるため、室内から屋根の谷部に安全に上れます。
出入り口部分は雨水が浸入しても屋根外部へ排出する2重防水構造です。

安全にメンテナンスができる

点検口(L-200,100専用)

オプション

ソーラーパネル取付金具

大型屋根改修

CAD データ

ビューティルーフLー100/ディテール一式
DXF JWW PDF
